OPTILINE – OPTIKEN FÜR INNENLEUCHTEN UND LINEARE SYSTEME.

bjb-optiline-performance-wide

BJB OptiLine Kunststoff-Optiken.

OptiLine Louvre - Wide 1 ft
35.306.1002.85
Details
Endkappe mit Sockel (Halteseite)
32.130.-301.89
Details
OptiLine Louvre Extra wide
35.306.1003.85
Details
OptiLine Flex - DA 1 ft
35.301.1031.85
Details
OptiLine Performance - Extra Wide 1 ft
35.324.1006.85
Details
OptiLine Performance - Narrow 1 ft
35.324.1001.85
Details
OptiLine Louvre - Medium 1 ft
35.306.1001.85
Details
OptiLine Performance - Medium 2 ft
35.348.1012.85
Details
OptiLine Louvre - White 2 ft
35.312.2001.50
Details

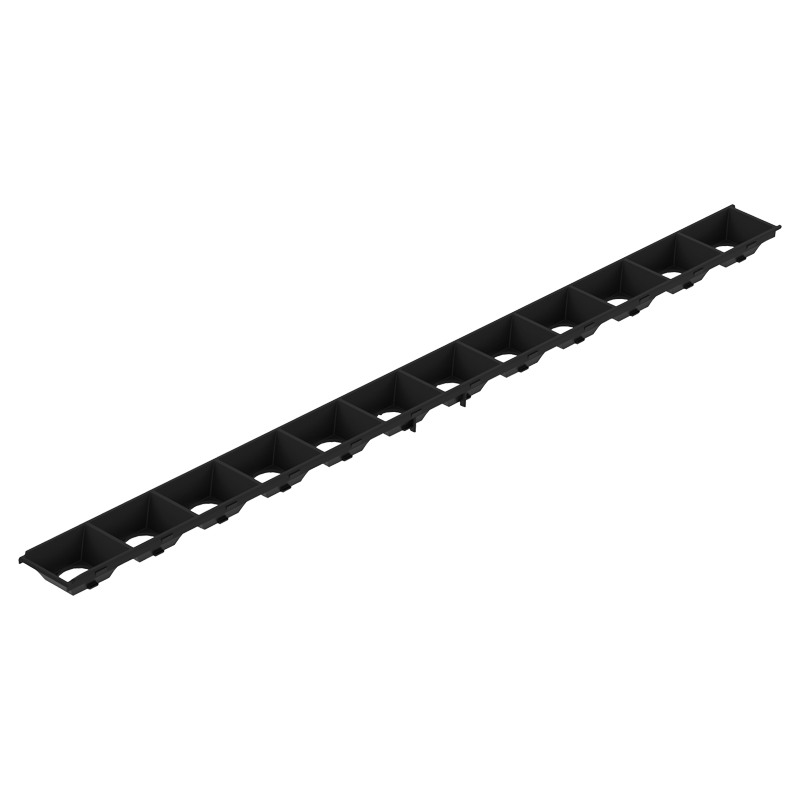

OptiLine Louvre - Black 2 ft
35.312.2001.80
Details
OptiLine Flex - Narrow 1 ft
35.301.1028.85
Details
OptiLine Flex - Medium 1 ft
35.301.1029.85
Details
OptiLine Performance - Oval 1 ft
35.324.1007.85
Details
OptiLine Slim 14 Diffusor 565
31.930.-431.89
Details
OptiLine Performance - SA 1 ft
35.324.1005.85
Details

BJB-Optiken zur idealen Lichtlenkung, Lichtverteilung oder Reduzierung der Blendung, optimal abgestimmt auf kundenspezifische Wünsche und Vorstellungen. Zudem wurde bei der Entwicklung des umfassenden Sortiments an optischen Systemen auf Einfachheit geachtet, z. B. bei der Befestigung über Rastelemente oder durch unsere P2F-Befestigungselemente statt Schrauben.

Die Vorteile von BJB OptiLine Kunststoff-Optiken auf einen Blick

  • Verschiedene Abstrahlcharakteristika
  • Kundenindividuelle Entwicklungen
  • Einfache Befestigungsmöglichkeiten

Klicken statt Schrauben!

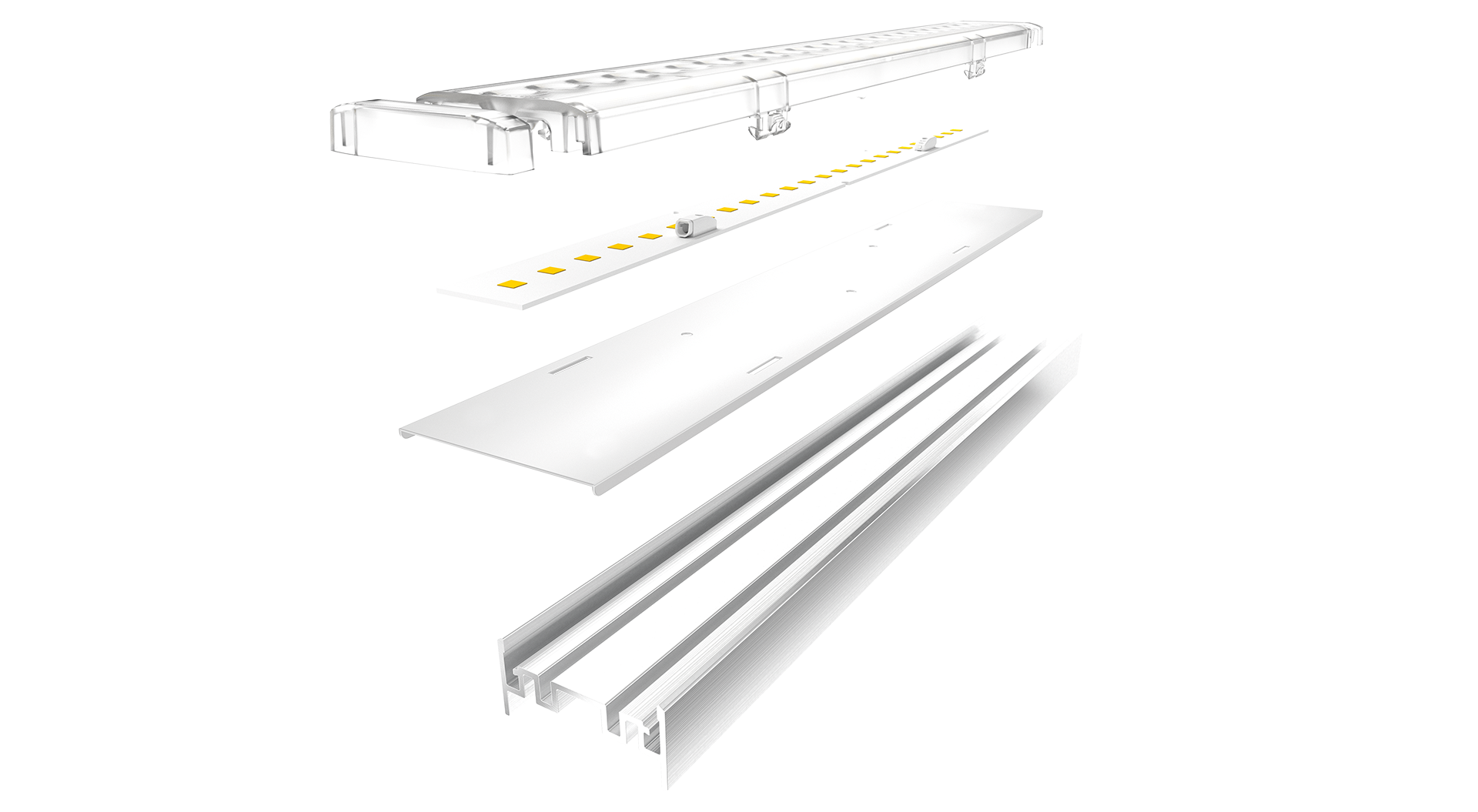

Montieren so schnell wie noch nie mit BJB OptiLine 1-Klick-Optiken.

bjb-optiline-1-klick-optiken

Mit den OptiLine-Optiken präsentieren wir eine neue Generation von einreihigen Optiken, die sich so schnell wie noch nie montieren lassen: dank innovativer 1-Klick-Befestigung, die Optik und LED-Modul in einem einzigen Arbeitsschritt werkzeuglos verbindet. Zentrierstifte und Abstandhalter positionieren und fixieren die Platine sicher auf dem Leuchtenblech oder Aluminiumprofil, links und rechts bilden die Endkappen einen sauberen Abschluss.

Diese neuen Optiken sind in zwei Ausführungen erhältlich. Die pitch-abhängigen OptiLine Performance Optiken der Baureihe 35.324 sorgen für eine besonders geringe Blendung, die pitch-unabhängigen OptiLine Flex Optiken der Reihe 35.301 eröffnen maximale Flexibilität bei Lichtlenkung und Modul-Auswahl.

Die Vorteile von 1-Klick-Optiken auf einen Blick

  • Werkzeuglos montierbar durch bewährte 1-Klick-Rastelemente
  • Verfügbar in verschiedenen Lichtverteilungen
  • Mit passenden Endkappen lieferbar
  • Hohe Sicherheit
  • Alle Anforderungen für NON-SELV-Anwendungen erfüllt
  • Verschiedene Abstrahlcharakteristika
bjb-optiline-louvre
bjb-optiline-buero-leuchten-ueber-arbeitsplaetze

LED-Darklight-Rasteroptik
für hochwertigste
Anforderungen.

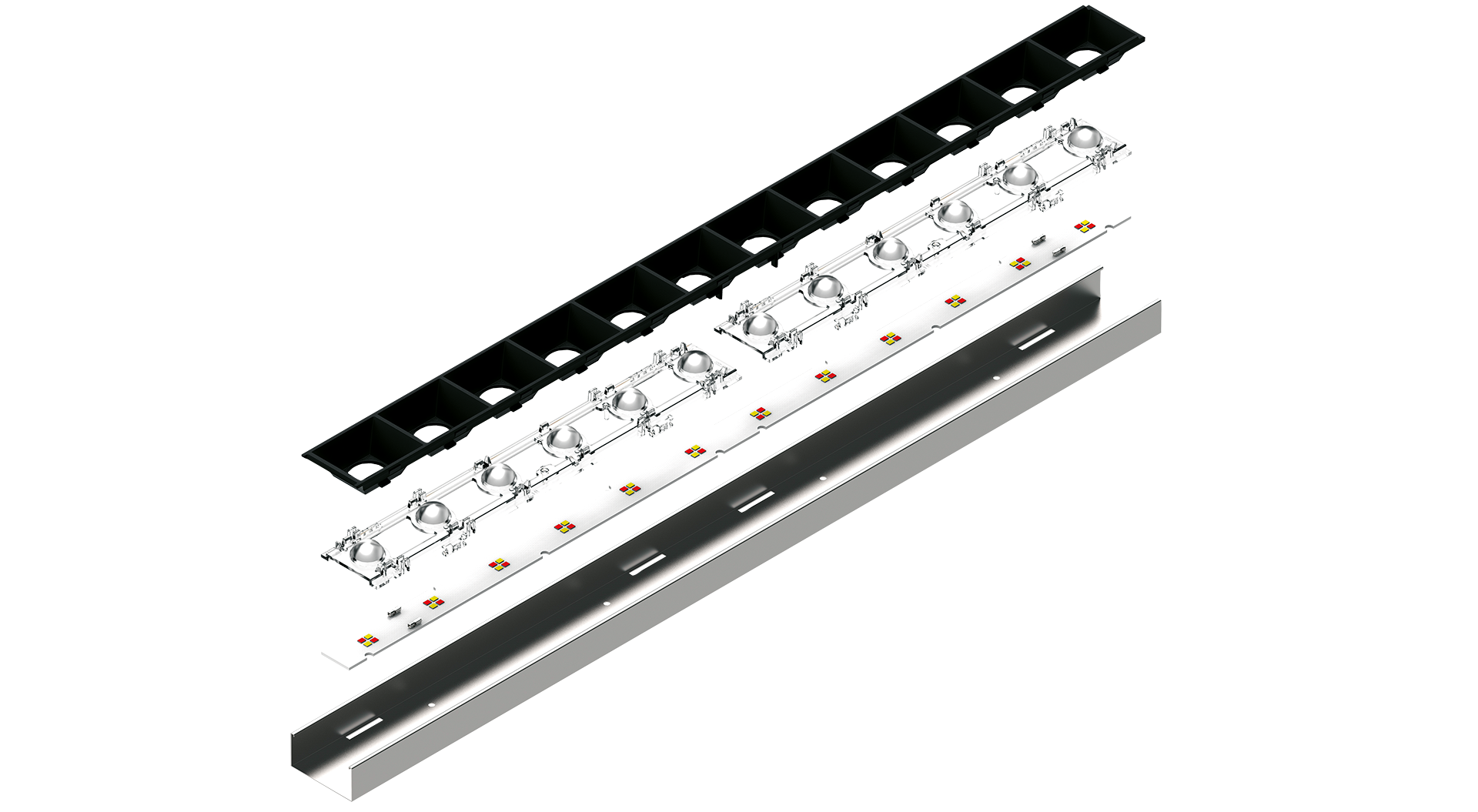

OptiLine Louvre – the dark side of light.

Die blendarme LED-Darklight-Rasteroptik für hochwertigste Anforderungen. Das neue lineare OptiLine Louvre-System umfasst Linsenoptiken und die entsprechenden Raster (Louvre). Durch den niedrigen UGR-Wert eignen sich diese Optiken, erhältlich als Medium- oder Wide-Variante, besonders für alle Anwendungen, bei denen es auf optimales Licht und minimale Blendung ankommt. Das OptiLine Louvre-System ist sowohl für den Einsatz in Leuchtenblechen als auch in Aluminiumprofilen ausgelegt und bietet somit eine hohe Flexibilität bei der Leuchtenkonstruktion.

Die Vorteile der Linsenoptik auf einen Blick

  • Homogene Farbdurchmischung (auch bei Tuneable-White-Anwendungen)
  • Besonders blendarm: Medium = UGR<16/Wide = UGR<19
  • Werkzeuglos montierbar durch bewährte 1-Klick-Rastelemente
  • Zentrierstifte zur optimalen Ausrichtung von LED-Modul und Optik in einem Schritt

Die Vorteile des Rasters auf einen Blick

  • Zentrier-und Positionierstifte zur lagerichtigen Ausrichtung des Rasters
  • Rasthaken zum Einclipsen der Optik
  • Rastnasen zur Fixierung im Leuchtenblech oder Aluminiumprofil
  • Überlappung
  • Zum Ausgleich wärmebedingter Ausdehnung: gleichzeitig verhindert diese das Austreten von Streulicht
  • Nahtlose Integration in das Leuchtengehäuse
  • 1-feet oder 2-feet-Varianten

OptiLine 3x11-Optiken.

3x11-Optiken werden häufig bei Lichtbandsystemen für den Einsatz in linear-oder Flächenleuchten im Bereich Shop, Office und Industrie verwendet. Dabei sind verschiedene Lichtverteilungen ab Werk verfügbar. Unsere OptiLine 3x11-Optiken sind mit vormontierten Optik-P2F 28.905 erhältlich, was eine Montage von Platine und Optik in einem Arbeitsgang ermöglicht

Die Vorteile auf einen Blick

  • Optiken für 3x11-LED-Module basierend auf Zhaga Book 7
  • Verfügbar in verschiedenen Lichtverteilungen
  • Mit passenden Endkappen lieferbar
  • Oberfläche außen: errodierrau VDI Ref. 36
  • Optimiert für 2835, 3030, 5630 LED
  • Kompatibel zu frei verfügbaren 280 mm (1 ft) und 560 mm (2 ft) 3x11-LED-Modulen
  • Verbesserte Sichtverhältnisse und Kontrast der beleuchteten Bereiche
  • Gute und gleichförmige Lichtverteilung
  • Reduzierte Blendung
  • Befestigung mit Optik-P2F oder Schrauben
bjb-optiline-optic-push-to-fix

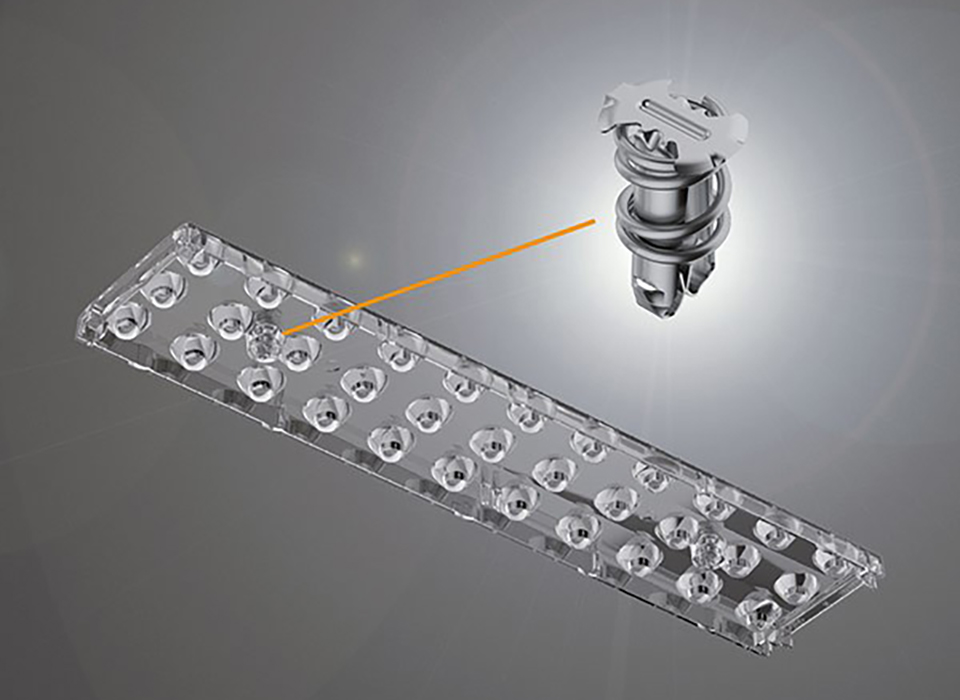

3x11-Optik –
einfach montiert
mit Push-to-fix.

OptiLine Slim 20 bzw. 24 mm LED-System.

Lineare Leuchten, die auf 20- bzw. 24-mm-Platinen basieren, können mit unseren nur knapp 8 mm hohen Extrusionsoptiken bestückt werden. Passende Halter ermöglichen eine schnelle und einfache Montage – zusätzliche Lichtlenkungselemente sind nicht nötig. Neben den Standardlängen von 560 und 1.120 mm (Abmessungen der herkömmlichen Leuchtstofflampen) in verschiedenen Abstrahlwinken sind weitere Längen möglich. Ebenso gibt es einfach und doppelt asymmetrische Varianten.

Die Vorteile auf einen Blick

  • Extrem schlanke Optik zum Einsatz direkt über der LED
  • Einfache Montage durch Einclipsen von oben
  • Große Freiheit beim Leuchtendesign
  • Unverändertes Leuchtendesign
  • Einfaches Upgrade auf LED-Technologie
  • Kein Profil zur Führung notwendig
  • Montage des Halte-Elements und des LED-Moduls in nur einem Fertigungsschritt
  • Universell einsetzbar
  • Kein definierter Bohrungsabstand
  • Ausgleich thermischer Längenänderungen
  • Automatische Leuchtenverdrahtung möglich
  • Verdrahtung auch nach der Optikmontage möglich

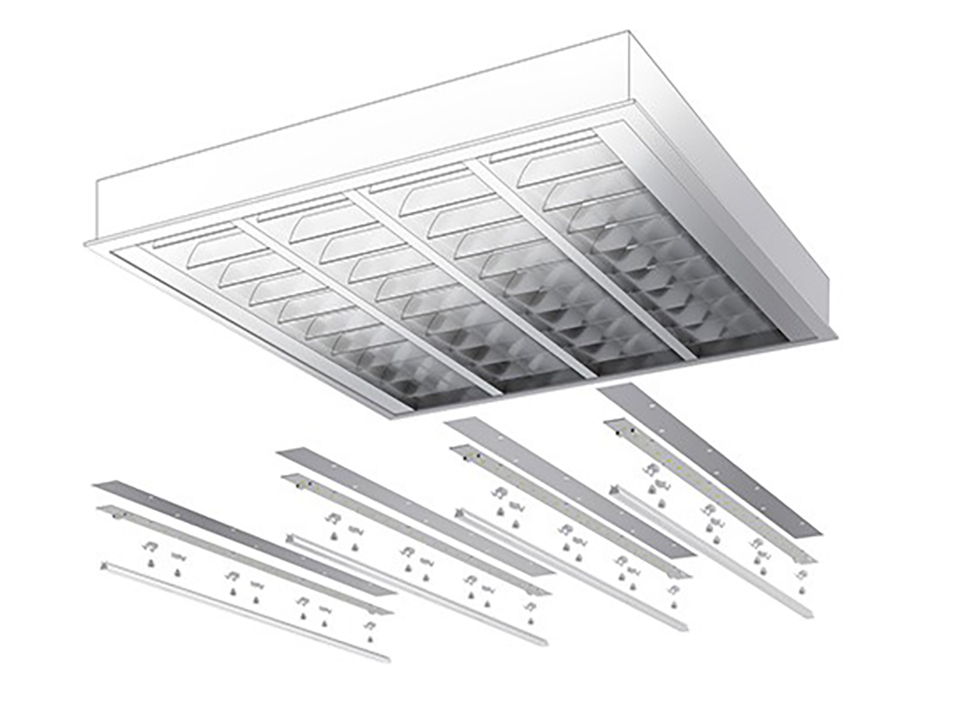

Alte Leuchte auf
LED-Technologie
upgraden – so einfach.

bjb-optiline-alte-leuchte-neue-led-technologie

OptiLine Slim 14 mm LED-System.

Mit dem OptiLine Slim 14 mm LED-System, bestehend aus Optikhaltern, Push-to-Fix-Befestigungselementen und einem Diffusor aus PMMA, verwandeln Sie lineare oder flächige Leuchten, die ursprünglich mit T5 Leuchtstofflampen betrieben wurden, mit nur wenigen Anpassungen in Kombination mit einer 14mm-LED-Platine in eine moderne LED-Applikationen. Das System eignet sich besonders für lineare oder flächige Leuchten mit Spiegelraster, die ursprünglich 3- oder 4-lampig bestückt waren und im Shop-, Office- und Hospitality-Bereich Verwendung finden.

Die Vorteile auf einen Blick

  • Extrem schlankes System
  • Kein zusätzliches Profil zur Führung notwendig
  • Abdeckung bietet Raum für thermische Expansion des LED-Moduls
  • Diffusor über einen schattenfreien Optikhalter und P2F-Befestigungselement montierbar
  • Einfache, werkzeuglose Montage durch Rasten oder Einschieben
  • Gleichmäßige Lichtverteilung
  • Unverändertes Leuchtendesign
  • Einfaches Upgrade auf LED Technologie
  • Verdrahtung auch nach der Optikmontage möglich
