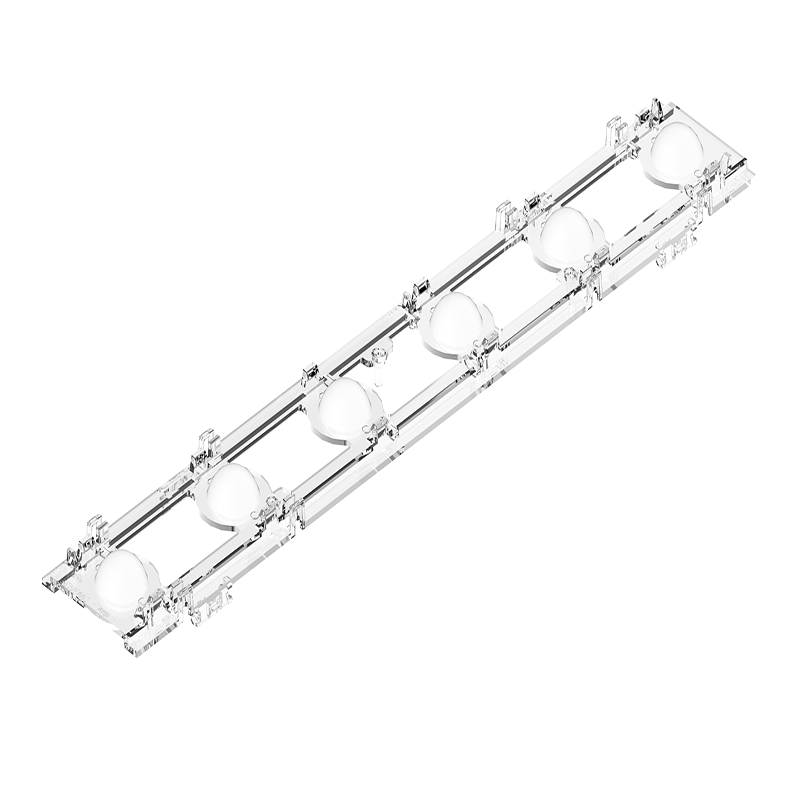

OptiLine Louvre Wide 1 ft
-
-
Flood
Die Optiken 35.306 (1ft) sind ausgelegt für den Einsatz mit Raster 35.306.2001 (1ft) und Raster 35.312.2001 (2ft).

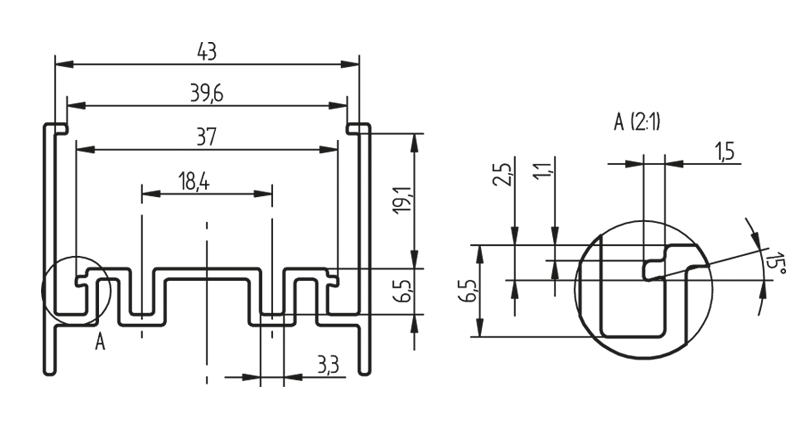

1-Klick-Einclipsbefestigung für Leuchtenbleche und Aluminiumprofile
Für Leuchtenblech: 0.5 - 1.0 mm
• Homogene Farbdurchmischung
(auch bei Tuneable White Anwendungen)
Technische Details
• Einclipsbefestigung für Leuchtenbleche und Aluminiumprofile
• Zentrierstifte zur optimalen Ausrichtung von LED-Modul und Optik
• Rasthaken zum Einclipsen von LED-Modul und Optik in einem Schritt
• Integrierte Kabelhalter zur Leiterführung
• 2 Leitungen pro Leitungshalter möglich
• Zentrierzapfen zur Ausrichtung und Rasthaken zur Fixierung des Rasters

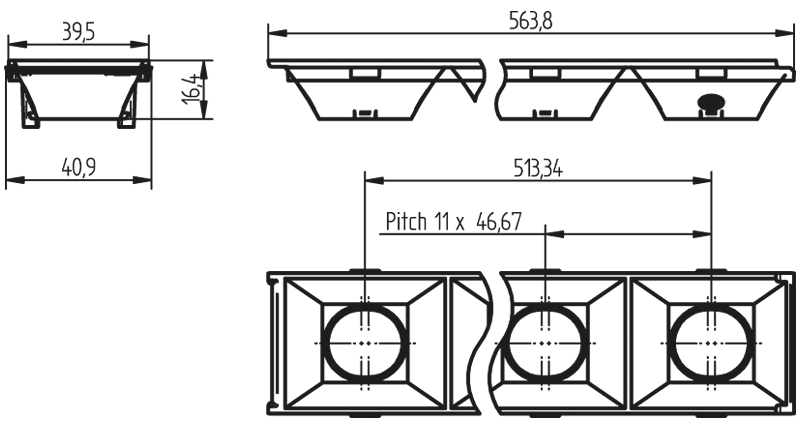

Pitch Abstand 46.67 mm
Anwendungsbereich:
Anwendungen, bei denen es auf optimales Licht und minimale Blendung ankommt

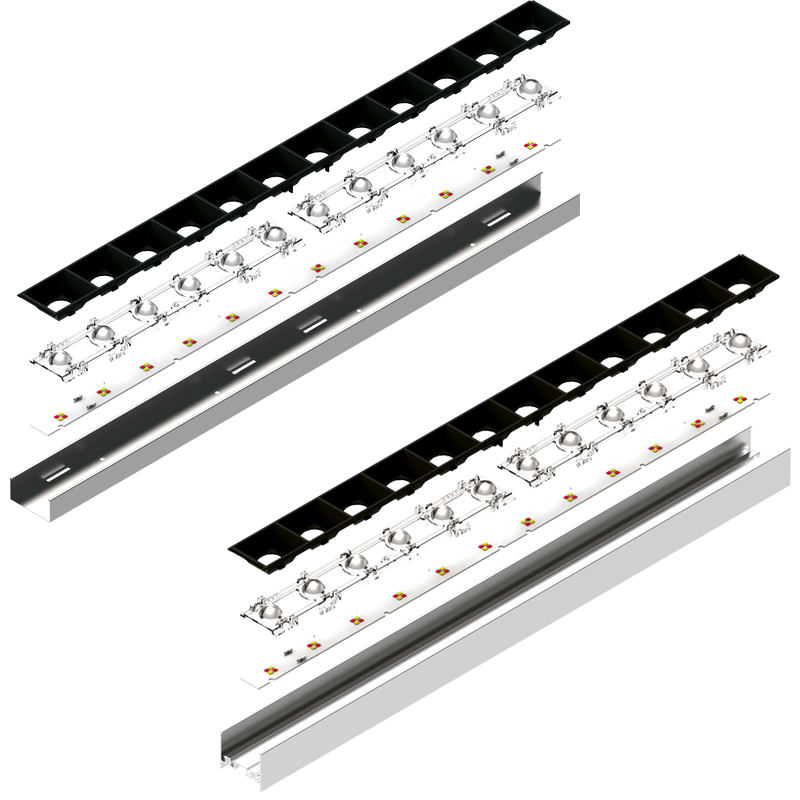

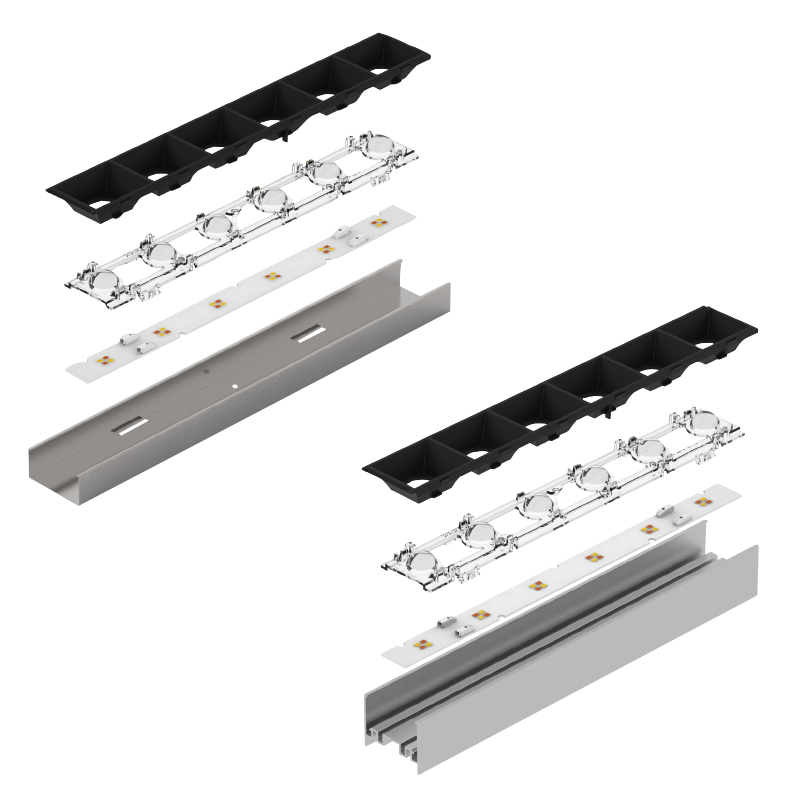

Systembeschreibung:
Ausrichtung des LED-Moduls und der Optik mittels Zentrierstiften.
Einclipsen von LED-Modul und Optik in das Leuchtenblech oder Aluminiumprofil. Verdrahten Einclipsen der Rasteroptik

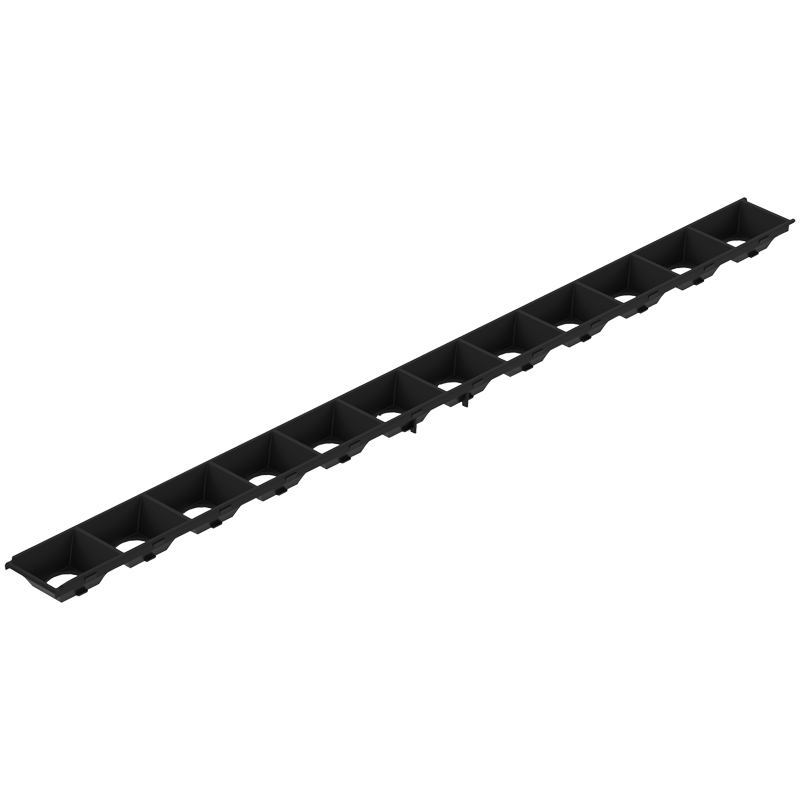

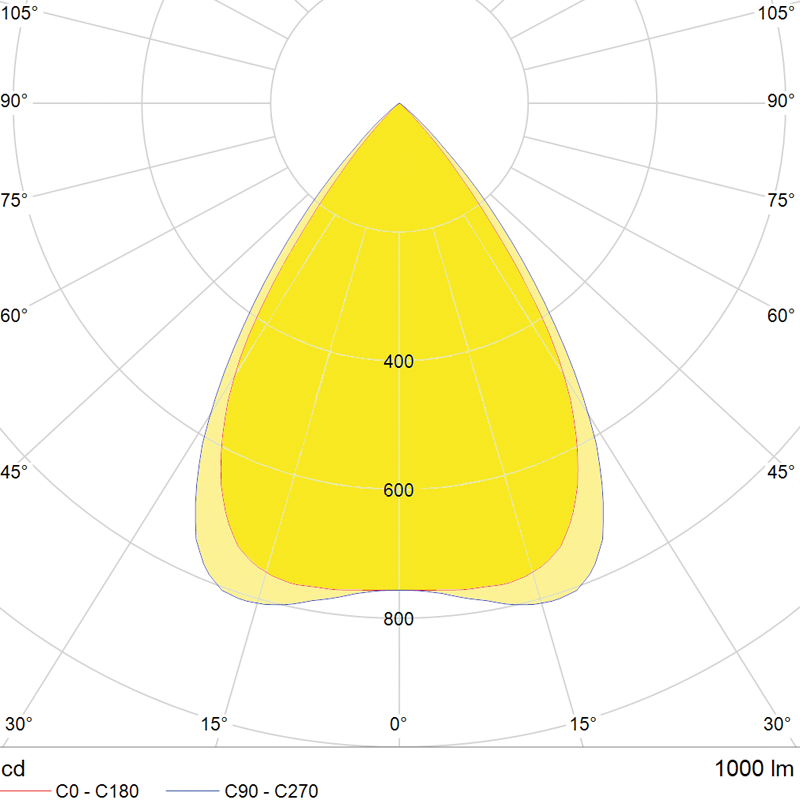

Raster schwarz

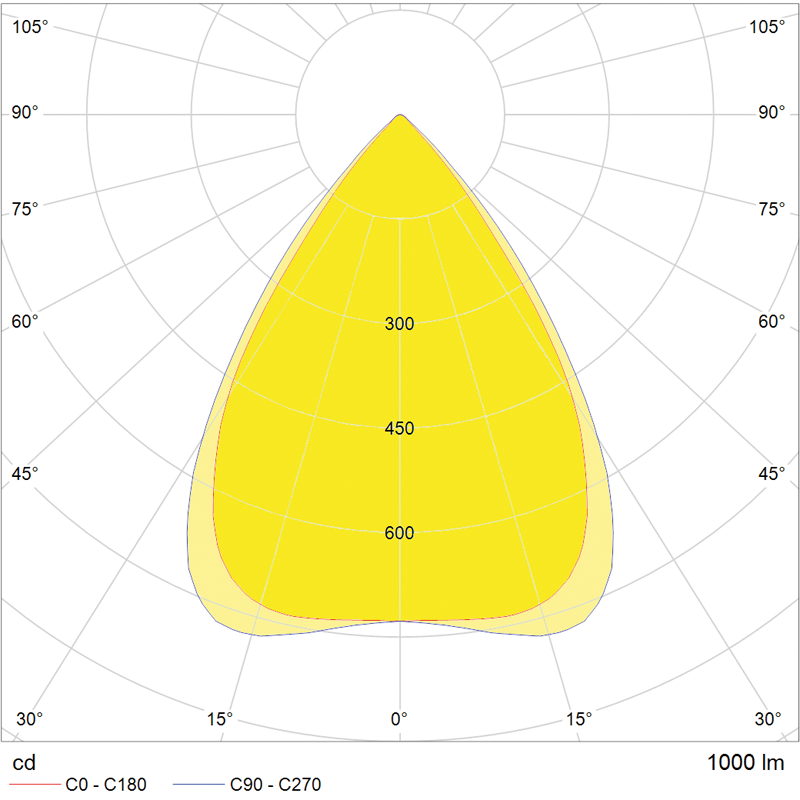

Lichtverteilung: Wide 70°
Effizienz: 82%

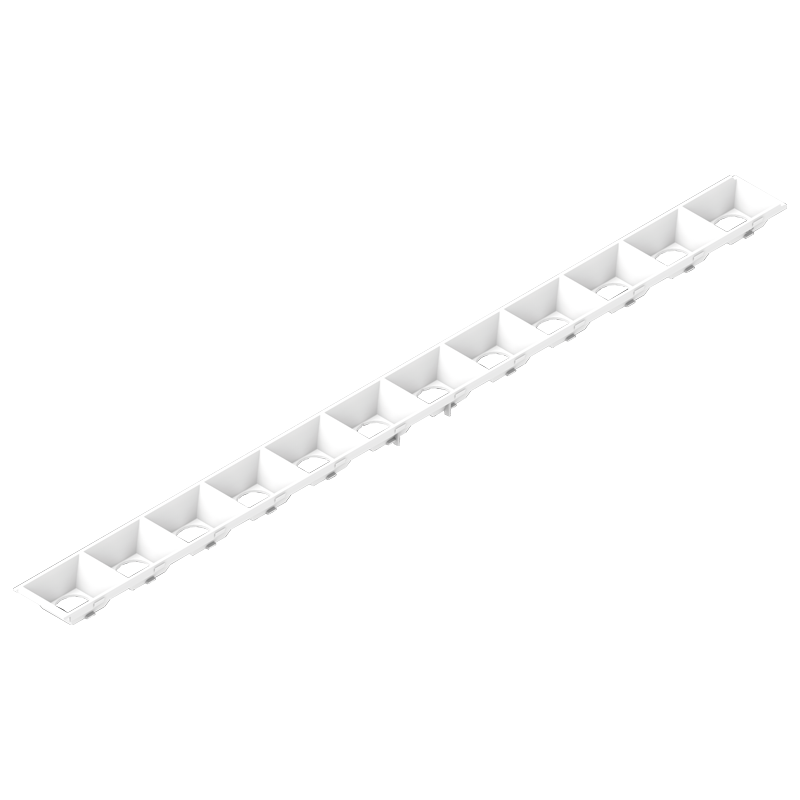

Raster weiß
Lichtverteilung: Wide 70°
Effizienz: 91%
gemessen mit Philips Fortimo LED-R
| alte Artikelnummer: | 35.306.1002.85 |
|---|---|
| Befestigungsart 1: | Einclipsen in Leuchtenblech oder Aluminiumprofil |
| Betriebstemperatur: | max. 110 °C |

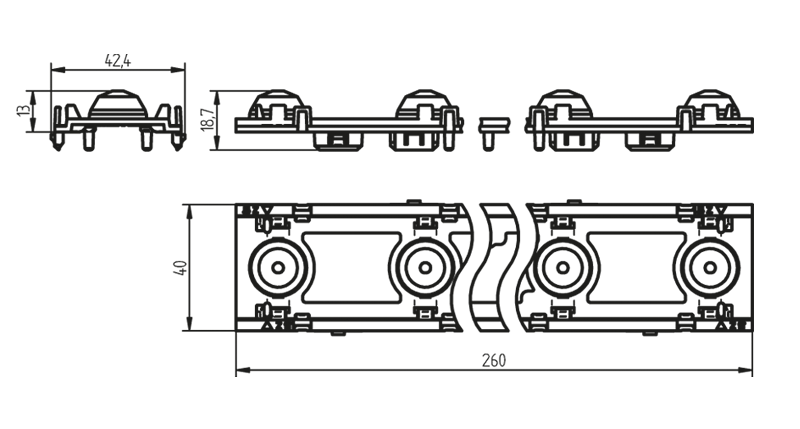

| Breite: | 40 mm |
| Einsatzgebiete: | Anwendungen, bei denen es auf optimales Licht und minimale Blendung ankommt |
| Farbe: | klar |
| Gewicht: | 24,7 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| Höhe: | 13 mm |
| LED Bezeichnung: | Philips Fortimo LED-R |
| Lichtverteilung: | Breitstrahlend |
| Länge: | 260 mm |
| Material: | PC |
| Oberfläche außen: | Einzellinsenoptiken |
| Pitch Abstand: | 46.67 mm |
| Produkttyp: | OptiLine Louvre - single-row 1-Click optics |
| Serie: | OptiLine Louvre Standardsysteme |
| Utilityfilm Link: | https://www.youtube.com/watch?v=1OUwW8IgPaw |
| Verpackungsmenge: | 96 |
