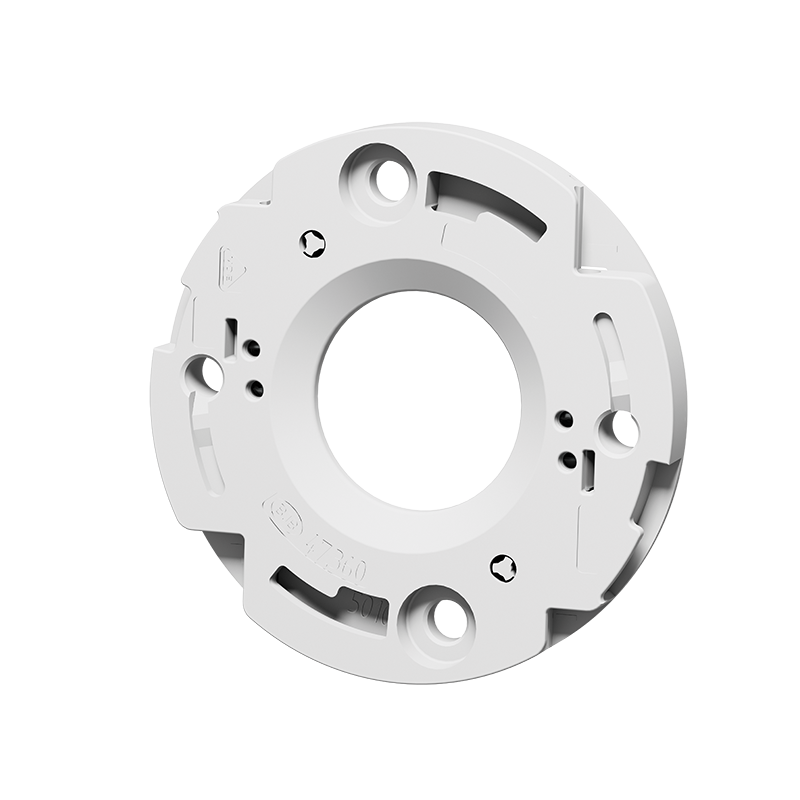

COB Connector Slim Ø44 LED array 19 x 19

Produktinformationen "COB Connector Slim Ø44 LED array 19 x 19"
Mit integriertem COB-Halter und Schnittstelle für Reflektoren 47.940
Einfaches Handling durch Vorzentrierung der COB
Schraubbefestigung: für Schrauben M3 mit Sicherungsscheibe
Max. Drehmoment für Schraubbefestigung 0,5 Nm*
Abisolierlänge: 8+1 mm
Bitte beachten Sie die Polung der LED
Bitte beachten Sie die Spezifikationen des LED- Herstellers
Bei der Reihenschaltung von LED-Modulen müssen die Kriech- und Luftstrecken der einzelnen Module für die Gesamtspannung der Reihenschaltung ausgelegt sein
*Das max. Drehmoment des COB-Herstellers ist zu beachten
alte Artikelnummer: 47.360.5010.50
1drähtige Leitungen: 0.35 - 0.5 mm², AWG 22 - 20

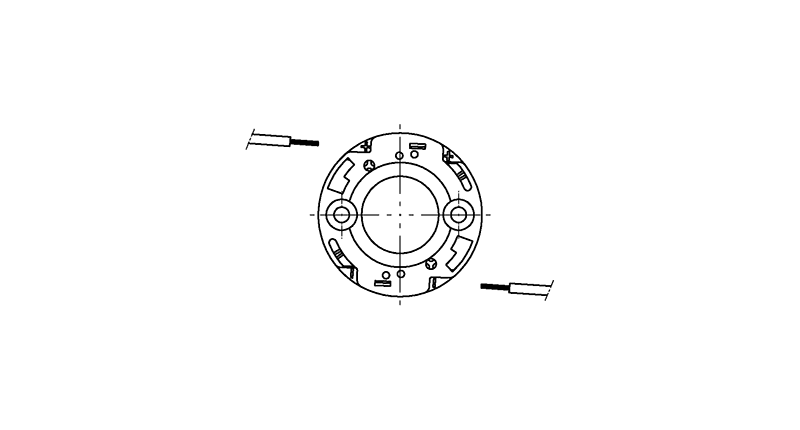

Befestigungsart 1: Schraubbefestigung
Befestigungsart 2: P2F-Befestigung mit 28.902.-102
Befestigungsart 3: Tipp zum Befestigen per Schrauben: Die Schraubkammer der 47.360-Serie hat eine Höhe von 1,9 mm. Der Schraubkopf darf nicht höher sein, da ansonsten der Reflektor nur schlecht oder gar nicht passt.
Betriebstemperatur: max. 110°C

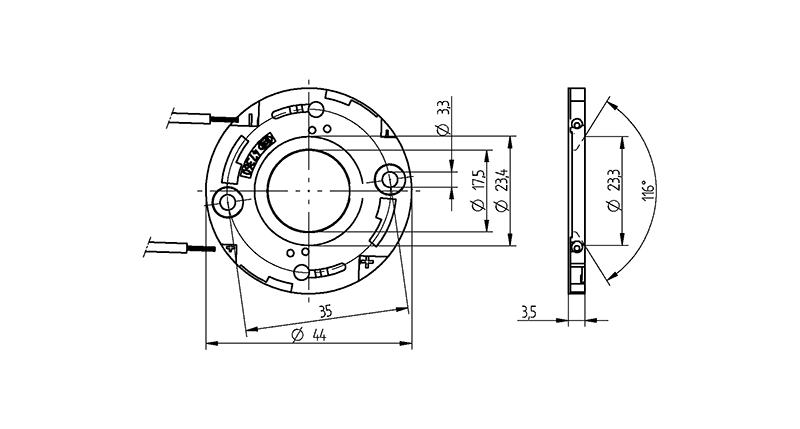

Durchmesser: Ø 44 mm
Hinweis Garantiebedingungen: *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/
LED?: für den Einsatz von COBs
LED Array: 19 x 19 mm
Leiterquerschnitt: Solid wires: 0.35 - 0.5 mm², AWG 22 - 20 / Stranded, tinned wires: 0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm
Material: Gehäuse: PBTKontakte: CuSn
Produkttyp: Slim Spotlight Connectors and Accessories
Rating: 3A / 150 VDC
Serie: COB Slim Anschlusselemente - 47.360
Verpackungsmenge: 540
Verzinnte Leitungen: 0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm
Vorzentrierung für COB: Ja

Prüfzeichen

Geeignet für die nachfolgenden LED-Typen

LED Hersteller LED Bezeichnung Weitere Informationen
Citizen CLL030 ce.citizen.co.jp
Citizen CLU03H ce.citizen.co.jp
Citizen CLU03Q Serie 9 ce.citizen.co.jp
Citizen CLU038 ce.citizen.co.jp
Citizen CLU721 ce.citizen.co.jp
Cree CMU1516 cree-led.com
Cree CMU1519 cree-led.com
Cree CMU1526 cree-led.com
Cree CMU1532 cree-led.com
Edison EdiPower V 2PHM24 xWxxP34020 www.edison-opto.com
Edison Opto 30W www.edison-opto.com
Everlight Xuan1919 www.everlight.com
Itswell IWC-B2RR-XX-N1206 www.itswell.com
LEDtech LP30N3-84N-B131299 www.ledtech.com.tw
Lextar PB26H01 V4 www.lextar.com
Liteon M045 www.liteon.com
Luminus CGM-14 Gen4 www.luminus.com
Luminus CHM-9-XH20 www.luminus.com
Luminus CHM-11-XH20 www.luminus.com
Luminus CHM-14 GEN1 AC00 -NRND www.luminus.com
Luminus CHM-14 GEN2 AC10 -NRND www.luminus.com
Luminus CIM-14 GEN3 AC30 www.luminus.com
Luminus CIM-14 GEN4 www.luminus.com
Luminus CLM-14 AC GEN4 www.luminus.com
Luminus CLM-14 GEN3 AC30 www.luminus.com
Luminus CXM-11 GEN3 AC30 www.luminus.com
Luminus CXM-14 GEN1 AC00 -NRND www.luminus.com
Luminus CXM-14 GEN2 AC00 -NRND www.luminus.com
Luminus CXM-14 GEN3 AC30 www.luminus.com
Luminus CXM-14 GEN4 AC40 www.luminus.com
Luminus CXM-14AC purple / HortiLum COB LED Series Gen1 www.luminus.com
OSRAM Opto Semiconductors Soleriq S13 / GW KAGGB3.CM / GW KAFGB5.BM www.osram-os.com
OSRAM Opto Semiconductors Soleriq S13 / GW KAGHB3.EM www.osram-os.com
OSRAM Opto Semiconductors Soleriq S13 / GW KAGJBx.EM/CM/DM/BM www.osram-os.com
OSRAM Opto Semiconductors Soleriq S13 / GW KAGLBx.PM/EM/CM/DM/BM www.osram-os.com
OSRAM Opto Semiconductors Soleriq S13 / GW KAGMB3.PM/EM/CM www.osram-os.com
OSRAM Opto Semiconductors Soleriq S13 Gen. 2 www.osram-os.com
Philips Fortimo SLM 1211 L19 2828G6 www.lighting.philips.co.uk/oem-emea
Philips Fortimo SLM 1211 L19 2828G7 www.lighting.philips.co.uk/oem-emea
Philips Fortimo SLM 1216 L23 2828G6 www.lighting.philips.co.uk/oem-emea
Philips Fortimo SLM C 1205 L15 1919 G7N www.lighting.philips.co.uk/oem-emea
Philips Fortimo SLM C 1208 L15 1919 G7N www.lighting.philips.co.uk/oem-emea
Prolight Opto PACF-57 www.prolightopto.com
Samsung LC016D www.samsung.com/led
Samsung LC016D Gen. 4 www.samsung.com/led
Samsung LC019D www.samsung.com/led
Samsung LC019D Gen. 4 www.samsung.com/led
Samsung LC020C Gen. 2 www.samsung.com/led
Samsung LC020C Gen.2 www.samsung.com/led
Samsung LC026D www.samsung.com/led
Samsung LC026D Gen. 4 www.samsung.com/led
Samsung LC030C Gen.2 www.samsung.com/led
Samsung LC030C Gen. 2 www.samsung.com/led
Samsung LC033D Gen. 4 www.samsung.com/led
Samsung LC040C Gen.2 www.samsung.com/led
Samsung LC040C Gen. 2 www.samsung.com/led
Samsung LC040D Gen. 2 + Gen. 3 + Gen. 4 www.samsung.com/led
Seoul Semiconductor SAWS1564A [SunLike] www.seoulsemicon.com
Seoul Semiconductor SAWS1566A [SunLike] www.seoulsemicon.com
Seoul Semiconductor SAWX1063A www.seoulsemicon.com
Seoul Semiconductor ZC12 www.seoulsemicon.com
Seoul Semiconductor ZC18 / SDWx3F1C www.seoulsemicon.com
Sunpu G17 www.sunpu-opto.com
Toyoda Gosei 19x19 www.toyoda-gosei.com
Tridonic SLE 15mm R SNC8 www.tridonic.com
Tridonic SLE ADV8 17mm 840 R www.tridonic.com
Tridonic SLE ADV8 21mm 840 R www.tridonic.com
Tridonic SLE G1 11mm 1000lm 927 Sunset R EXC www.tridonic.com
Tridonic SLE G1 15mm 2000lm 927 Sunset R EXC www.tridonic.com
Tridonic SLE G1 LES 11 www.tridonic.com
Tridonic SLE G1 LES 15 www.tridonic.com
Tridonic SLE G4/G5/G6 LES 15 www.tridonic.com
Tridonic SLE G5 LES15 www.tridonic.com
Tridonic SLE G6 15mm 3000lm www.tridonic.com
Tridonic SLE G6 17mm 4000lm www.tridonic.com
Tridonic SLE G6 LES 17 www.tridonic.com
Tridonic SLE G7 13mm 3000lm xx0 R ADV www.tridonic.com
Tridonic SLE G7 15mm 4000lm xx0 R ADV www.tridonic.com
Tridonic SLE G7 LES 11+13+15 www.tridonic.com
Vossloh-Schwabe DMC114 für 47.360 www.vossloh-schwabe.com
Vossloh-Schwabe DMC115C40E (Panasonic) www.vossloh-schwabe.com
Vossloh-Schwabe DMC118 (Panasonic) www.vossloh-schwabe.com
Vossloh-Schwabe DMC128 (Panasonic) www.vossloh-schwabe.com
Vossloh-Schwabe DMS099 (Panasonic) www.vossloh-schwabe.com
Vossloh-Schwabe DMS126 (Panasonic) www.vossloh-schwabe.com
Vossloh-Schwabe DMS128 (Panasonic) www.vossloh-schwabe.com
Xicato XOB14 LES 14,5 www.xicato.com
Xicato XOB 14.5 mm / XOB14xxxx50X3621 www.xicato.com
  • 0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm

  • 0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm

  • 8.0 + 1 mm

Zubehör

P2F COB Connector
28.902.E102-0
Details
OptiSpot Collimator - spot
47.940.U411-0
Details
OptiSpot Collimator - medium
47.940.U412-0
Details
OptiSpot Collimator - flood
47.940.U413-0
Details
Abdeckscheibe
47.950.E408-0
Details
Reflektor Spot, Ø 74 mm
47.950.E301-0
Details
Reflektor Medium, Ø 74 mm
47.950.E302-0
Details
Reflektor Flood, Ø 74 mm
47.950.E303-1
Details
Reflektor Spot, Ø 92 mm
47.950.E304-0
Details
Reflektor Medium, Ø 92 mm
47.950.E305-0
Details
Reflektor Flood, Ø 92 mm
47.950.E306-1
Details
OptiSpot Reflector Ø 110 mm - Spot
35.850.1001-0
Details
OptiSpot Reflector Ø 110 mm - Medium
35.850.1002-0
Details
OptiSpot Reflector Ø 110 mm - Flood
35.850.1003-0
Details
OptiSpot Reflector Ø 110 mm - Wide Flood
35.850.1004-0
Details

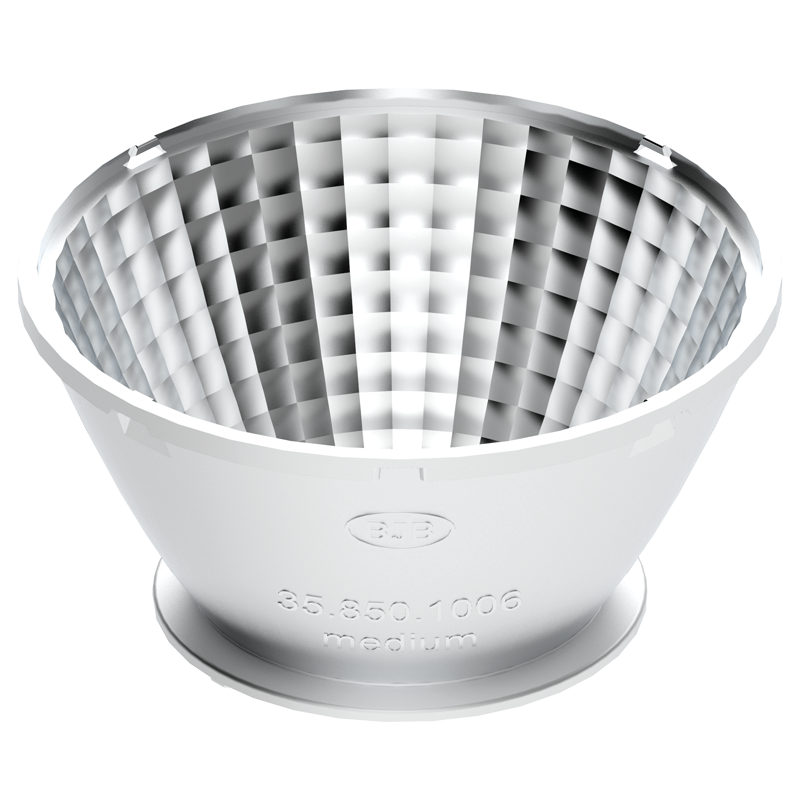

OptiSpot Reflector Ø 74 mm - Medium
35.850.1006-0
Details

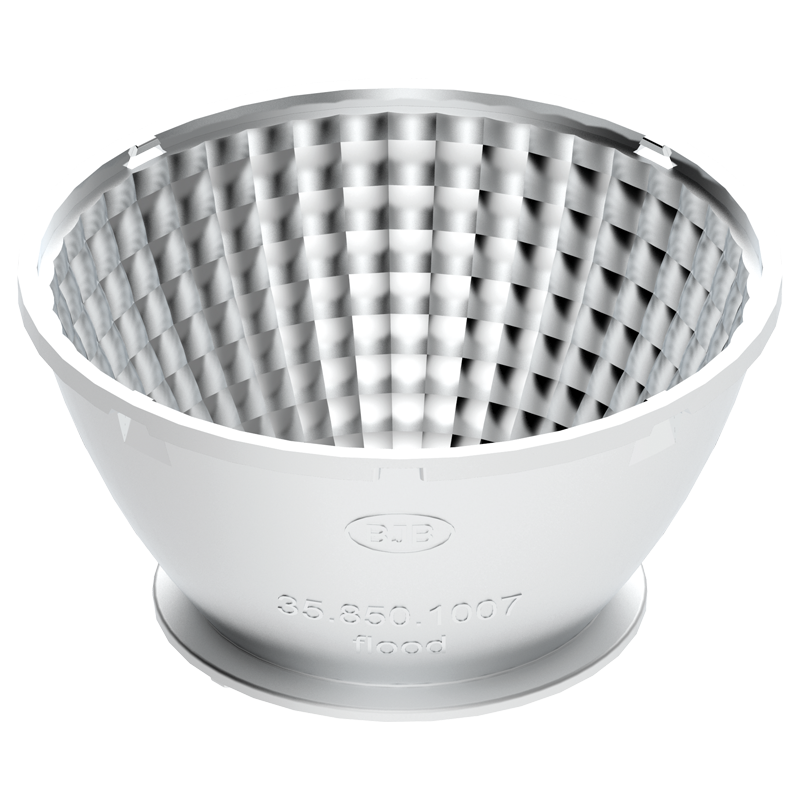

OptiSpot Reflector Ø 74 mm - Flood
35.850.1007-0
Details

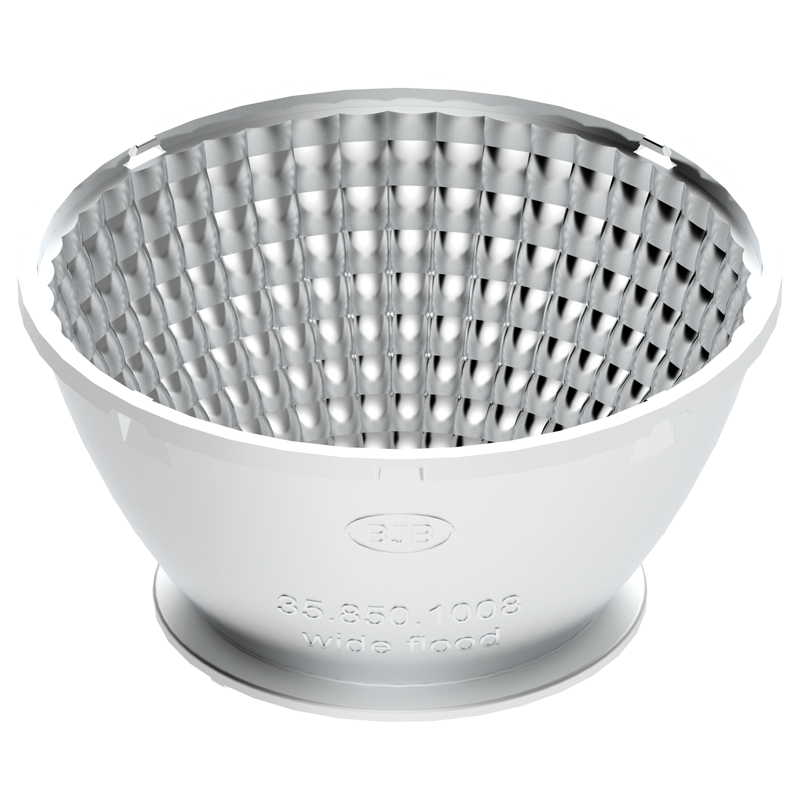

OptiSpot Reflector Ø 74 mm - Wide Flood
35.850.1008-0
Details

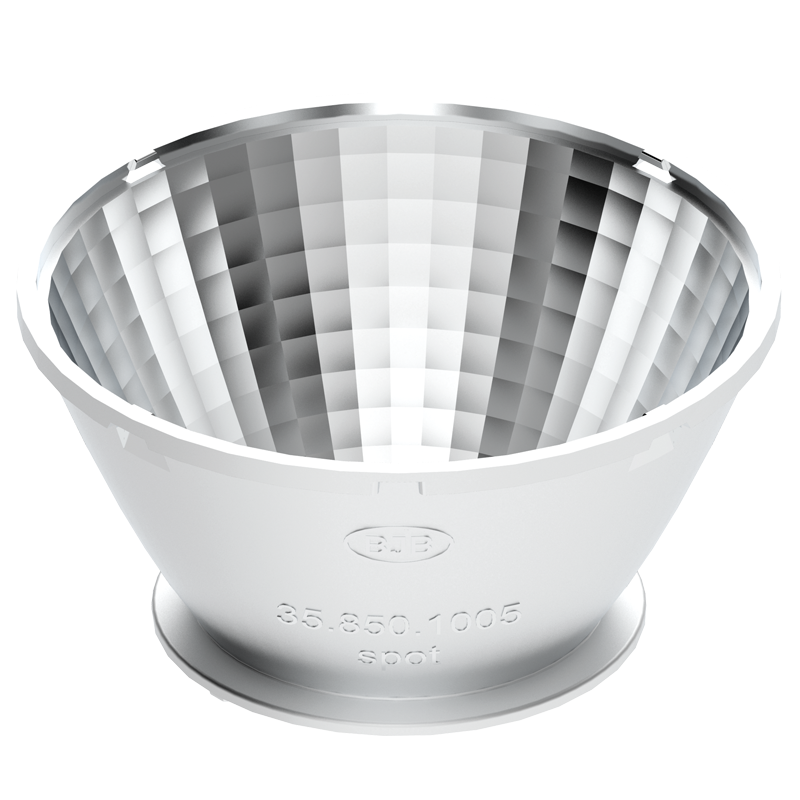

OptiSpot Reflector Ø 74 mm - Spot
35.850.1005-0
Details

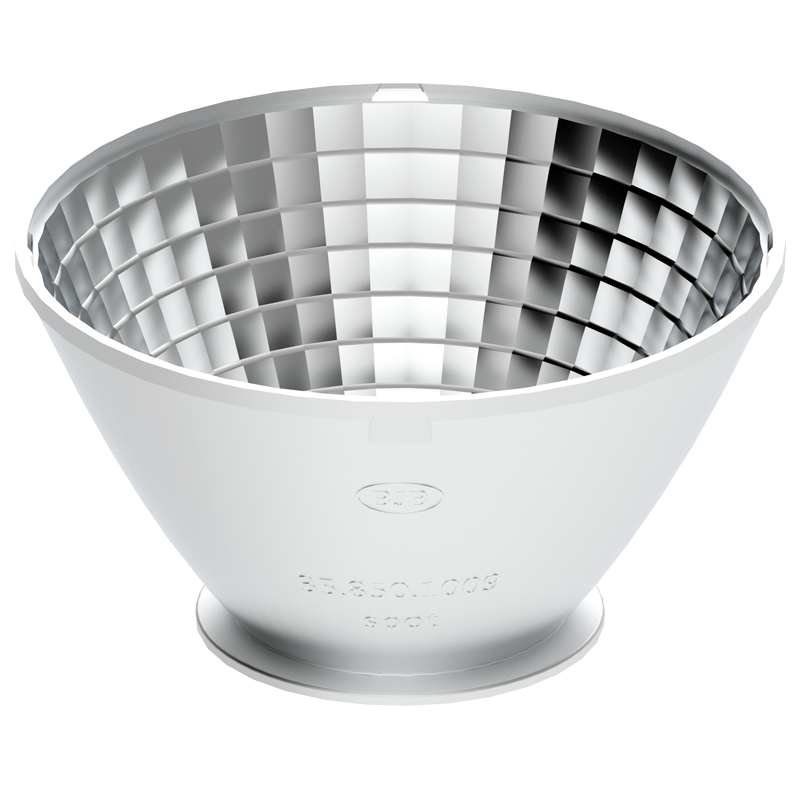

OptiSpot Reflector Ø 92 mm - Spot
35.850.1009-0
Details
OptiSpot Reflector Ø 92 mm - Medium
35.850.1010-0
Details

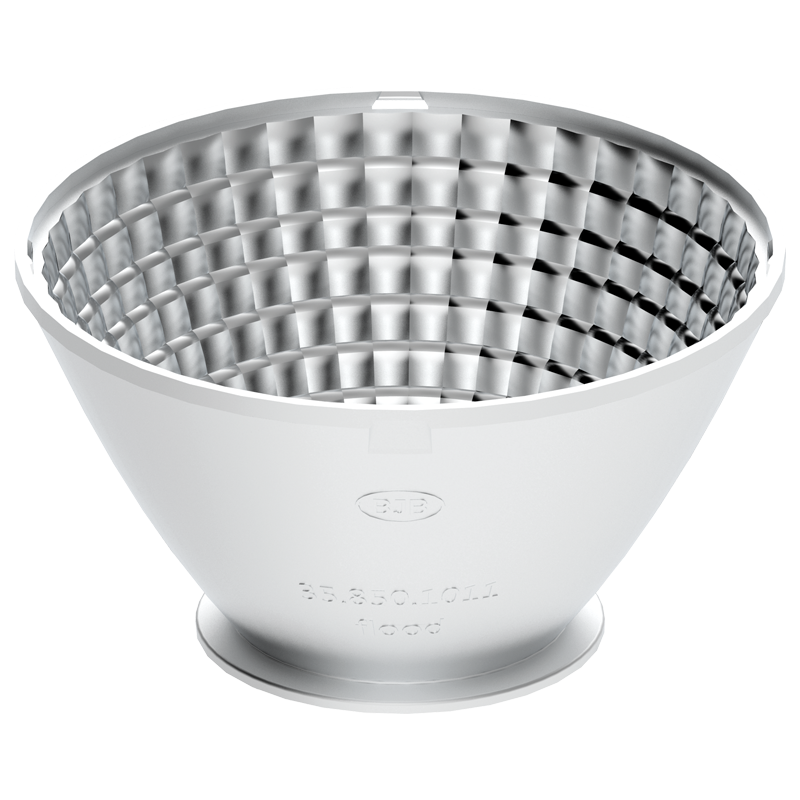

OptiSpot Reflector Ø 92 mm - Flood
35.850.1011-0
Details

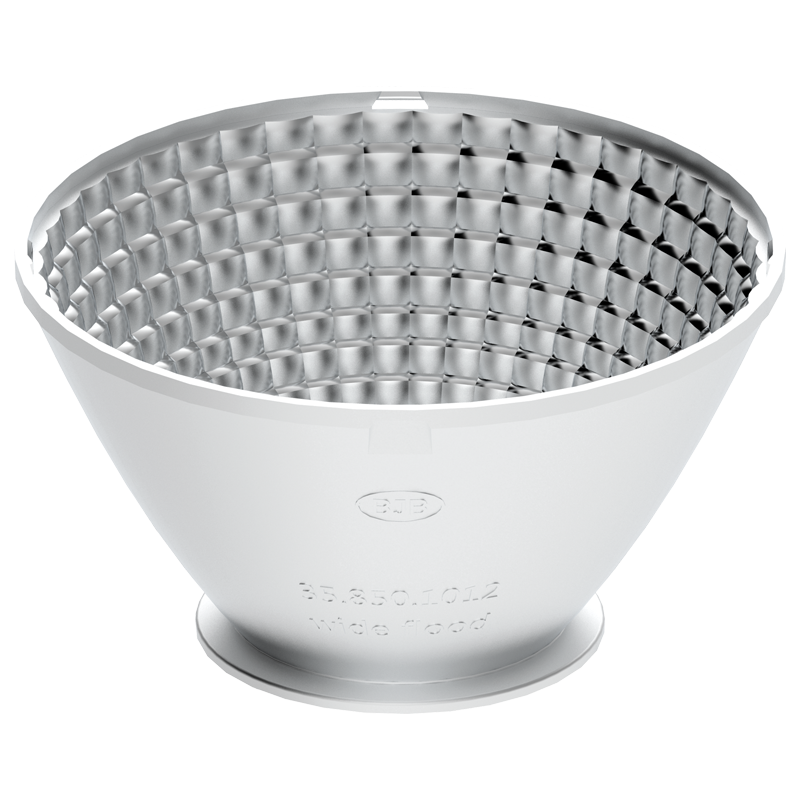

OptiSpot Reflector Ø 92 mm - Wide Flood
35.850.1012-0
Details
