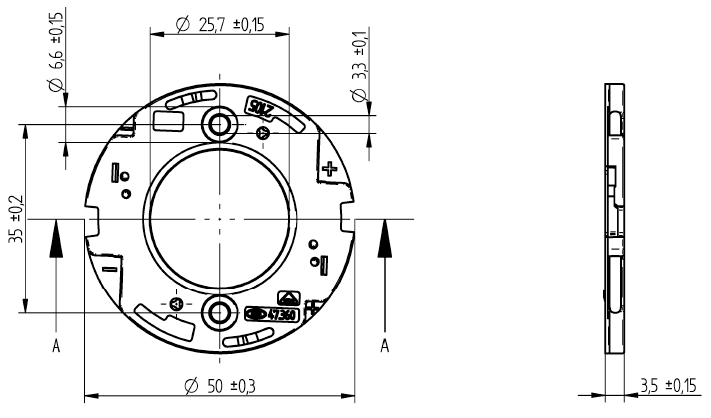

COB Connector Ø50 LED array 28 x 28 Neu
Artikelnummer:
47.360.2105-0
-
-
-
0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm
-
0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm
-
8.0 + 1 mm
Produktinformationen "COB Connector Ø50 LED array 28 x 28"
COB-Anschluss Mit integrierter Reflektorschnittstelle Schraubmontage: für Schrauben M3 und Sicherungsscheibe Polarität der LED muss beachtet werden Spezifikationen des LED-Herstellers müssen beachtet werden cURus: Für begrenzte Anwendungen *Bitte beachten Sie das maximale Drehmoment des COB-Herstellers
| alte Artikelnummer: | 47.360.2105.50 |
|---|---|
| 1drähtige Leitungen: | 0.35 - 0.5 mm², AWG 22 - 20 |
| Befestigungsart: | Schraubbefestigung M 3Alternativ mit P2F für Sacklochbohrungen: 28.902.E102-0 |
| Befestigungsausschnitt: | Integrierte Schnittstelle für Reflektoren |
| Betriebsspannung: | VDE (EN60838-1) 150 VdcUL (UL 8754) 60 Vdc |
| Betriebsstrom: | 3 A |
| Betriebstemperatur: | -30 bis +110°C |
| Leiterquerschnitt: | Solid wires: 0.35 - 0.5 mm², AWG 22 - 20 / Stranded, tinned wires: 0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm |
| Leitungslänge: | 8 +1 mm |
| Material: | Gehäuse und Deckel: PBTKontakte: CuSn |
| Produkttyp: | Slim Spotlight Connectors and Accessories |
| Serie: | COB Slim Anschlusselemente - 47.360 |
| Verpackungsmenge: | 450 |
| Verzinnte Leitungen: | 0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm |
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 47.360.2105-0 | cURus,_gültig_für_USA_und_Kanada-cURus_(USA_and_Kanada)3437952 | ||
| 47.360.2105-0 | ÜG_Überwachungsgutachten-Certificate_of_Conformity5663881 |
Geeignet für die nachfolgenden LED-Typen
| LED Hersteller | LED Bezeichnung | Weitere Informationen |
|---|---|---|
| Bridgelux | DS46 V22 Gen. 6 | www.bridgelux.com |
| Bridgelux | DS116 V22 Gen. 7 | www.bridgelux.com |
| Bridgelux | DS416 V22 Gen. 8 | www.bridgelux.com |
| Bridgelux | DS449 V22 Gen. 8 | www.bridgelux.com |
| Citizen | CLU04H | ce.citizen.co.jp |
| Citizen | CLU04J Serie 8 | ce.citizen.co.jp |
| Citizen | CLU04Q Serie 9 | ce.citizen.co.jp |
| Citizen | CLU04Q Serie 9 Type-Y | ce.citizen.co.jp |
| Citizen | CLU044 | ce.citizen.co.jp |
| Citizen | CLU046 | ce.citizen.co.jp |
| Citizen | CLU048 Serie 6 | ce.citizen.co.jp |
| Citizen | CLU730 Serie 1 | ce.citizen.co.jp |
| Citizen | CLU731 Serie 2 | ce.citizen.co.jp |
| Citizen | CLU733 Serie 4 | ce.citizen.co.jp |
| Cree | CMU2236 | cree-led.com |
| Cree | CMU2287 | cree-led.com |
| LUMILEDS | Luxeon 1211 | www.lumileds.com |
| LUMILEDS | Luxeon 1216 | www.lumileds.com |
| Lextar | PB20U02.0 | www.lextar.com |
| Lextar | PB30H02.0 | www.lextar.com |
| Lextar | PB30U03.0 | www.lextar.com |
| Lextar | PB40H02.0 | www.lextar.com |
| Luminus | XNova CXM-22 | www.luminus.com |
| Philips | Fortimo SLM 1211 L19 2828G6 | www.lighting.philips.co.uk/oem-emea |
| Philips | Fortimo SLM 1211 L19 2828G7 | www.lighting.philips.co.uk/oem-emea |
| Philips | Fortimo SLM 1216 L23 2828G6 | www.lighting.philips.co.uk/oem-emea |
| Samsung | LC040D Gen. 2 + Gen. 3 + Gen. 4 | www.samsung.com/led |
| Samsung | LC060D | www.samsung.com/led |
| Samsung | LC080D Gen. 2 + Gen. 3 + Gen. 4 | www.samsung.com/led |
| Seoul Semiconductor | ZC25 | www.seoulsemicon.com |
| Seoul Semiconductor | ZC40 | www.seoulsemicon.com |
| Seoul Semiconductor | ZC60 | www.seoulsemicon.com |
| Sunpu | G7 | www.sunpu-opto.com |
| Tridonic | SLE ADV8 17mm 840 R | www.tridonic.com |
| Tridonic | SLE ADV8 21mm 840 R | www.tridonic.com |
| Vossloh-Schwabe | DMC12CC/17CC (Panasonic) | www.vossloh-schwabe.com |
| Vossloh-Schwabe | DMC18CC (Panasonic) | www.vossloh-schwabe.com |
| Vossloh-Schwabe | DMS12C (Panasonic) | www.vossloh-schwabe.com |
| Vossloh-Schwabe | DMS18C (Panasonic) | www.vossloh-schwabe.com |
| Vossloh-Schwabe | DMS150 (Panasonic) | www.vossloh-schwabe.com |
| Vossloh-Schwabe | VCA1210 | www.vossloh-schwabe.com |
| Vossloh-Schwabe | VCA1212 | www.vossloh-schwabe.com |
| Vossloh-Schwabe | VCA21213 | www.vossloh-schwabe.com |
-
-
-
