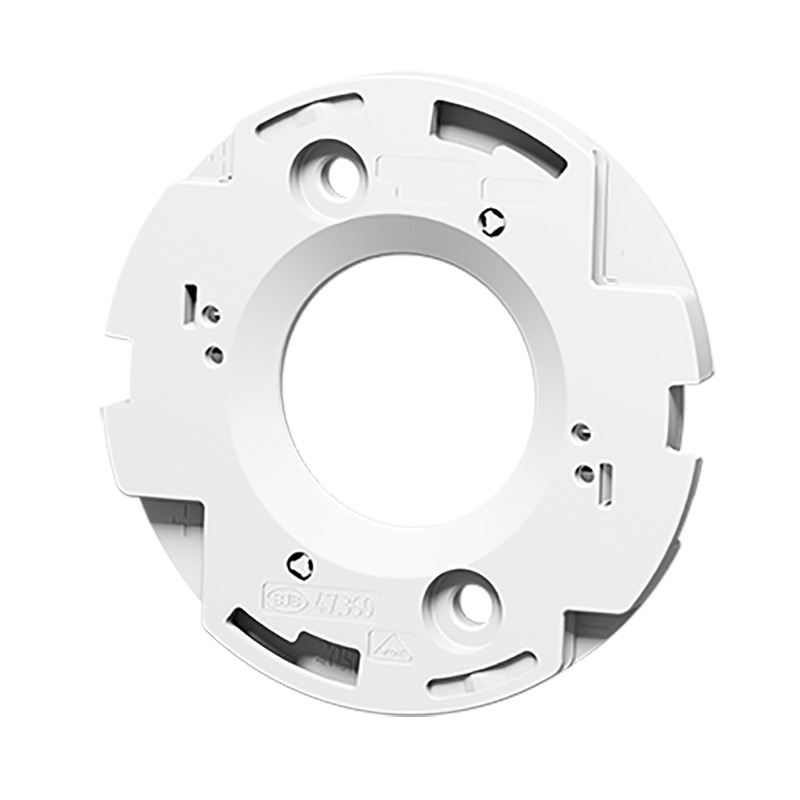

COB Connector Slim Ø50 LED array 23.85 x 23.85

Produktinformationen "COB Connector Slim Ø50 LED array 23.85 x 23.85"
Mit integriertem COB-Halter und Schnittstelle für Reflektoren 47.950
Einfaches Handling durch Vorzentrierung der COB
Schraubbefestigung: für Schrauben M3 mit Sicherungsscheibe
Max. Drehmoment für Schraubbefestigung 0,5 Nm*
Abisolierlänge: 8+1 mm
Bitte beachten Sie die Polung der LED
Bitte beachten Sie die Spezifikationen des LED- Herstellers
Bei der Reihenschaltung von LED-Modulen müssen die Kriech- und Luftstrecken der einzelnen Module für die Gesamtspannung der Reihenschaltung ausgelegt sein
*Das max. Drehmoment des COB-Herstellers ist zu beachten
alte Artikelnummer: 47.360.2050.50
1drähtige Leitungen: 0.35 - 0.5 mm², AWG 22 - 20
Befestigungsart 1: Schraubbefestigung
Befestigungsart 2: P2F-Befestigung mit 28.902.-102
Befestigungsart 3: Tipp zum Befestigen per Schrauben: Die Schraubkammer der 47.360-Serie hat eine Höhe von 1,9 mm. Der Schraubkopf darf nicht höher sein, da ansonsten der Reflektor nur schlecht oder gar nicht passt.
Betriebstemperatur: max. 110°C

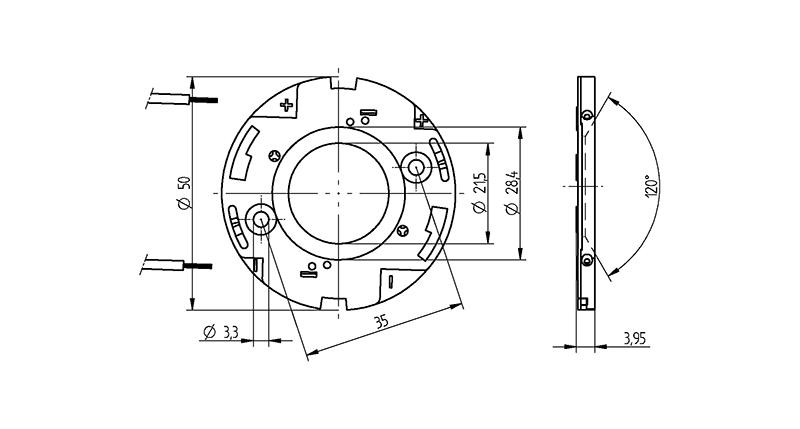

Durchmesser: Ø 50 mm
Gewicht: 5,3 g
Hinweis Garantiebedingungen: *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/
LED?: für den Einsatz von COBs
LED Array: 23.85 x 23.85 mm
Leiterquerschnitt: Solid wires: 0.35 - 0.5 mm², AWG 22 - 20 / Stranded, tinned wires: 0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm
Material: Gehäuse: PBTKontakte: CuSn
Produkttyp: Slim Spotlight Connectors and Accessories
Rating: 3A / 150 VDC
Serie: COB Slim Anschlusselemente - 47.360
Ursprungsland: DE
Verpackungsart: Beutel
Verpackungsmenge: 420
Verzinnte Leitungen: 0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm
Vorzentrierung für COB: Ja

Prüfzeichen

Geeignet für die nachfolgenden LED-Typen

LED Hersteller LED Bezeichnung Weitere Informationen
Cree CXB2540 cree-led.com
  • 0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm

  • 0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm

  • 8.0 + 1 mm
