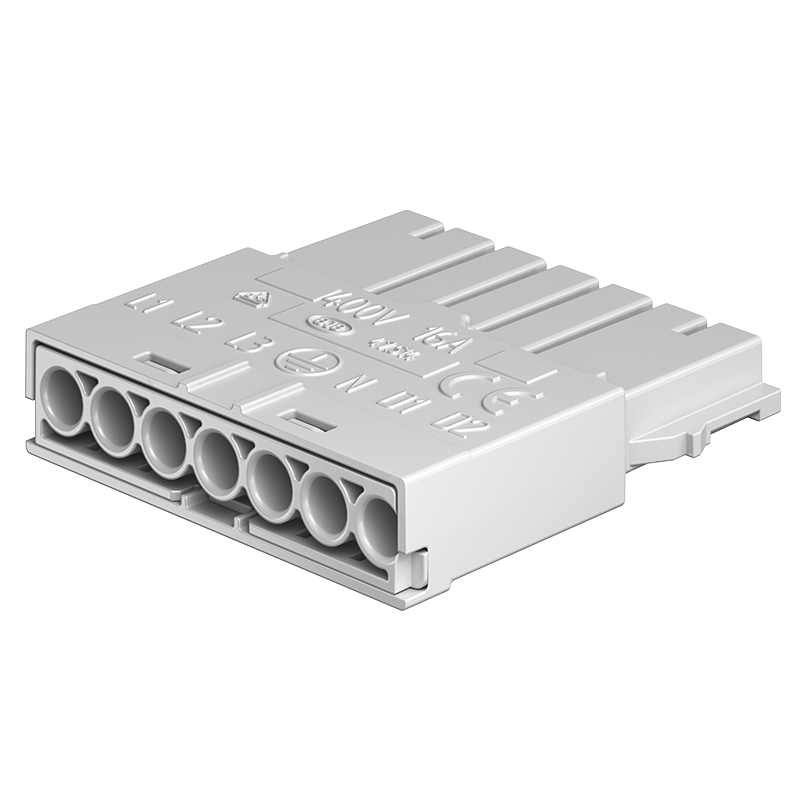

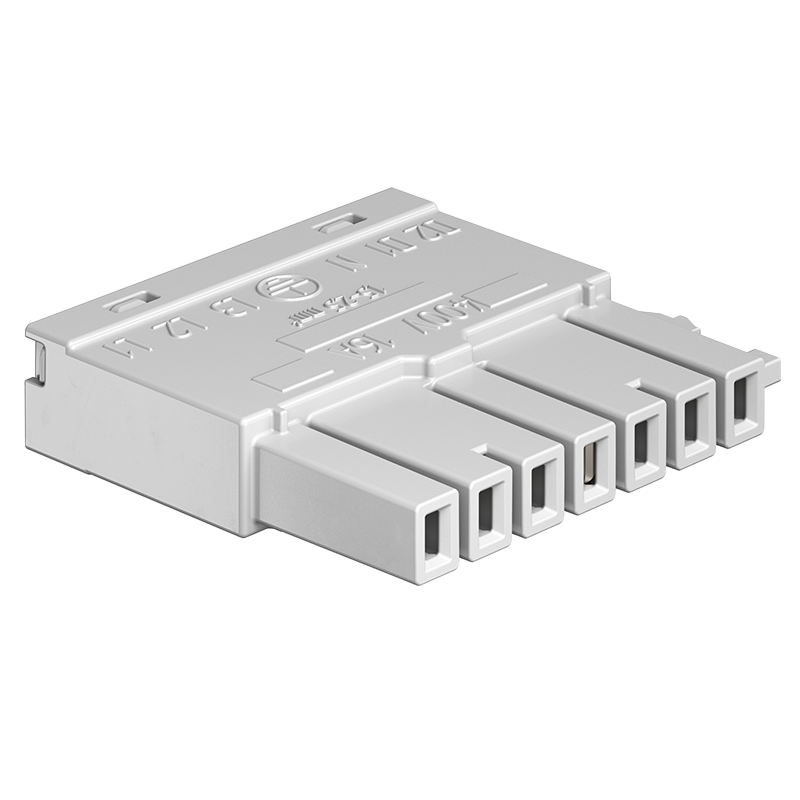

Versorgungsstecker, A, groß (1,5-2,5 - L1/L2/L3/PE/N/DA/DA) untere Reihe
Artikelnummer:
47.514.3307-0
EAN:
-
Produktinformationen "Versorgungsstecker, A, groß (1,5-2,5 - L1/L2/L3/PE/N/DA/DA) untere Reihe"

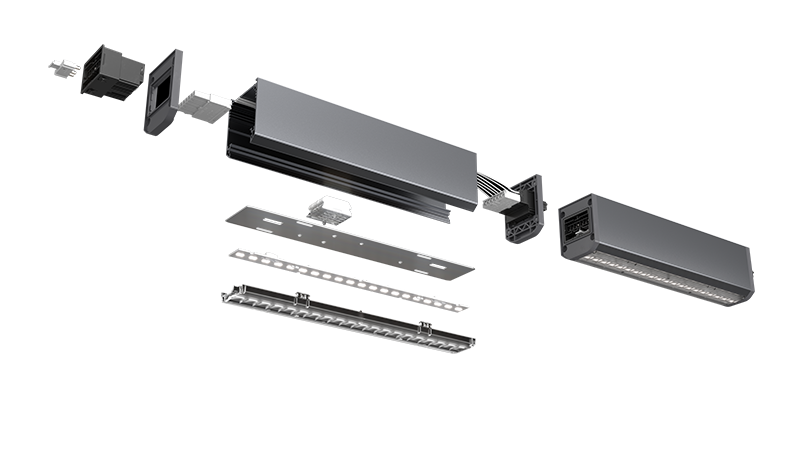

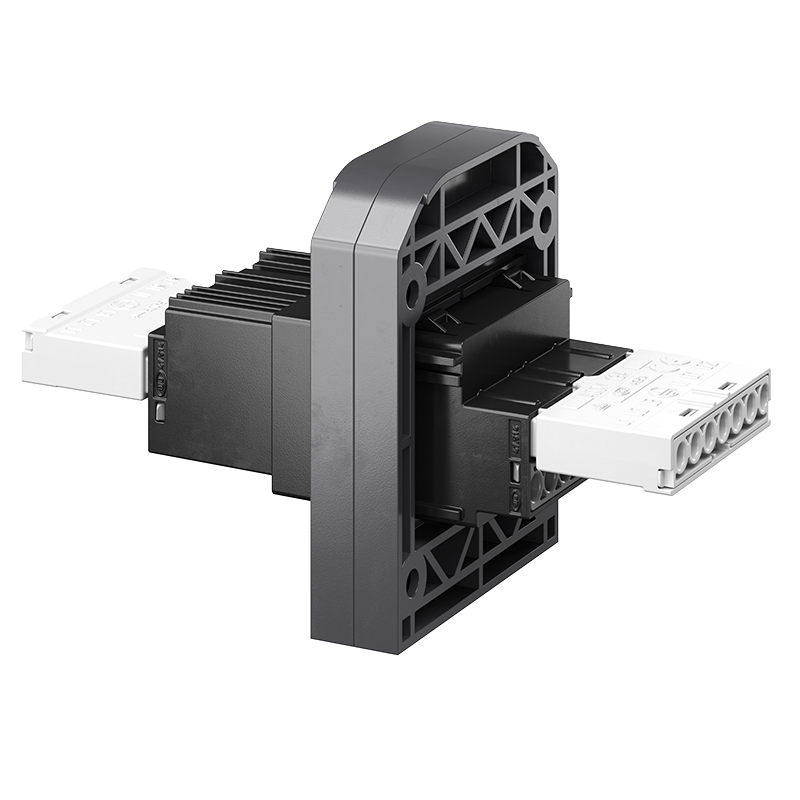

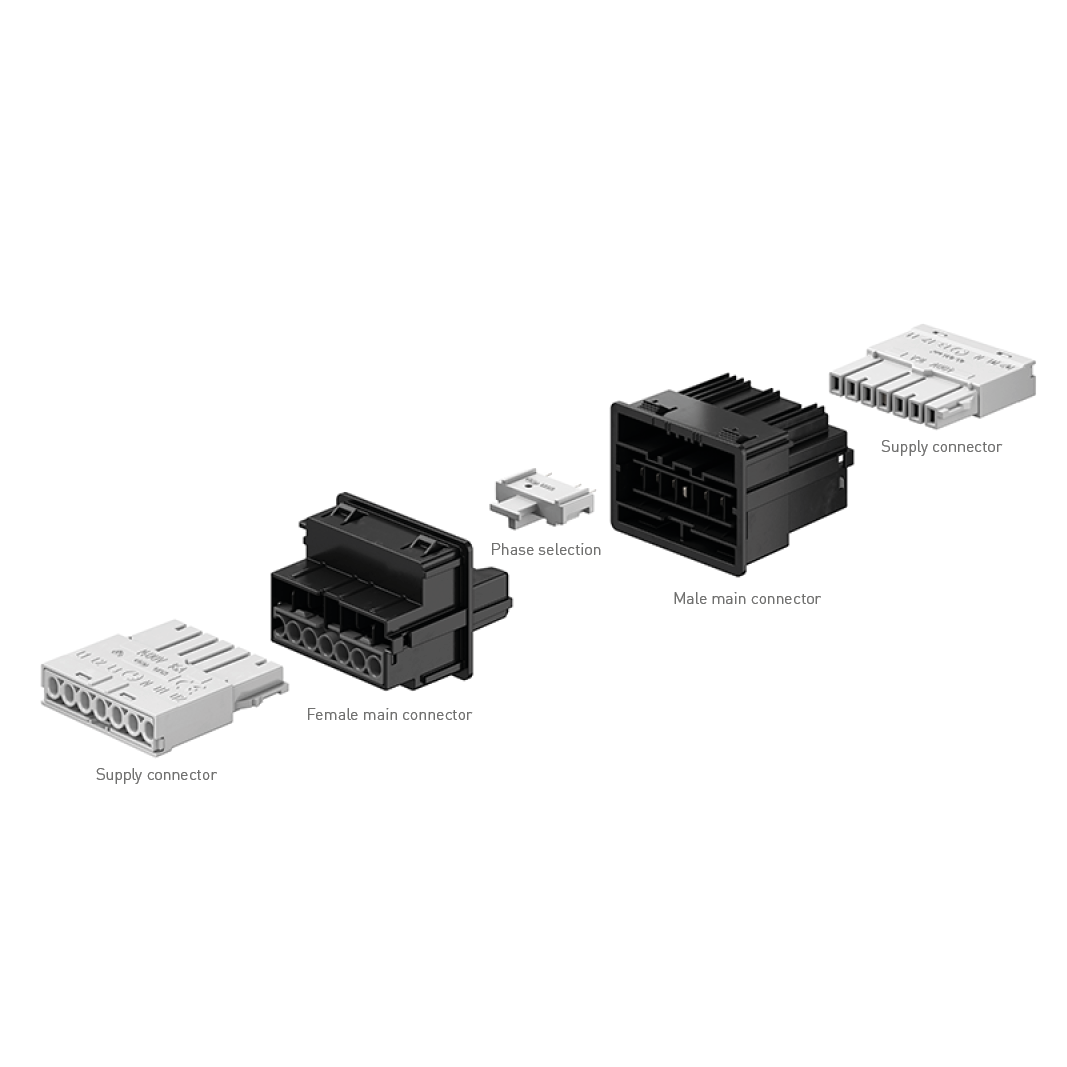

Kleiner Versorgungsstecker B für Connector System 7- und 14-polig für Lichtbandverbindersystem
| alte Artikelnummer: | 47.514.3307.81 |
|---|---|
| Anschluss: | Steckkontakt |
| Befestigungsart: | Einklipsbefestigung |
| Betriebstemperatur: | Umgebungstemperatur von -40°C bis zu +125°C |
| Dichtung: | nein |
| Erdkontakt: | Erdungskennzeichen zentral positioniert |
| Gewicht: | 15,7 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| IP-Schutzklasse: | IP 20 |
| Kontaktöffnung: | keine Freigabefunktion |
| Leiterquerschnitt: | 0.5 - 0.75 mm² |
| Leitungen: | Eindrähtige Leiter |
| Leitungslänge: | 8 - 10 mm |
| Material: | Gehäuse: PA 6.6 |
| Max. Betriebsstrom: | 16 A |
| Nennspannung: | 500 V |
| Polzahl: | 7 |
| Produkttyp: | Connector System for trunking systems |
| Prüfzeichen: | VDE ZEICHENGENEHMIGUNG für Steckverbinder (COC) 47.514 |
| Prüfzeichen Status: | aktiv |
| Serie: | Steckverbindersystem |
| Sonstiges: | Paarungs - / Entpaarungszyklen: 10 |
| Verpackungsmenge: | 200 |
| Widerstand: | Glühdrahtwiderstand: 850°C |
Verfügbare Downloads
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 47.514.3307-0 | VDE_Zeichengenehmigung_--VDE_Marks_Approval_-6276671 |
