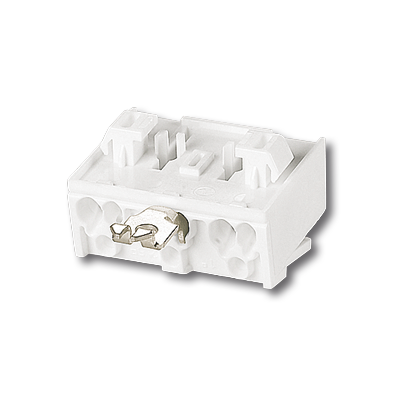

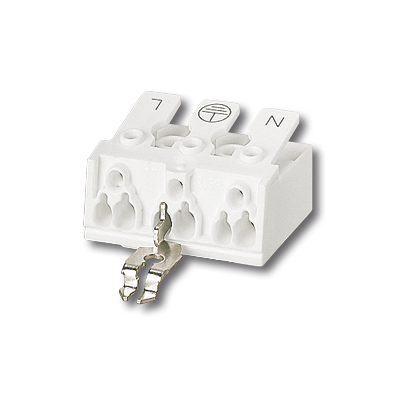

Verbindungsklemme 3-polig
Artikelnummer:
46.413.1302-0
EAN:
4049853
-
-

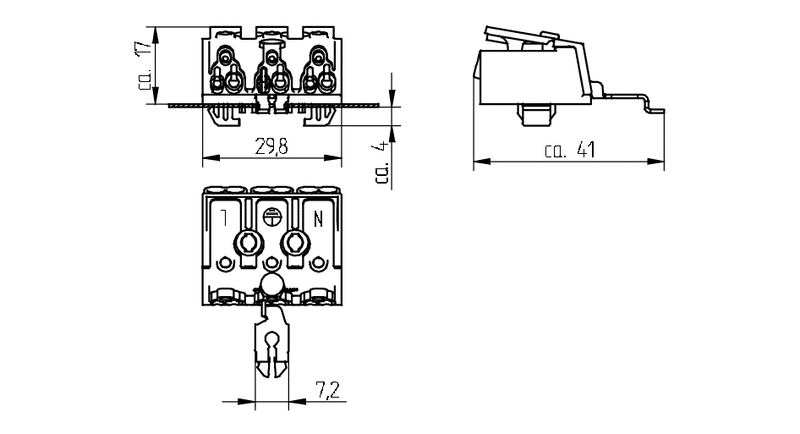

0,6 - 0,8
-
max. ø 1,8 mm
-
-
-
-
0,5 - 1,0 mm²: 8 - 9 mm / 1,0 - 2,5 mm²: 12 - 13 mm
-
24A/450V
-
-
max. ø 1,8 mm
Produktinformationen "Verbindungsklemme 3-polig"
Interne Verdrahtung: nur für 1-drähtige Leiter und 7-adrige Leitungsenden
Leiterquerschnitt:
Extern: 2 x 0,5 - 2,5 mm² mit Taste lösbar
Intern:
- a) 1 x 0,5 - 1,0 mm² , lösbar
- b) 1 x 0,5 - 2,5 mm² , lösbar
- c) Entstörkondensator: 1 x 0,5 - 0,75 mm2 , nicht lösbar
Weitere Beschriftungen auf Anfrage

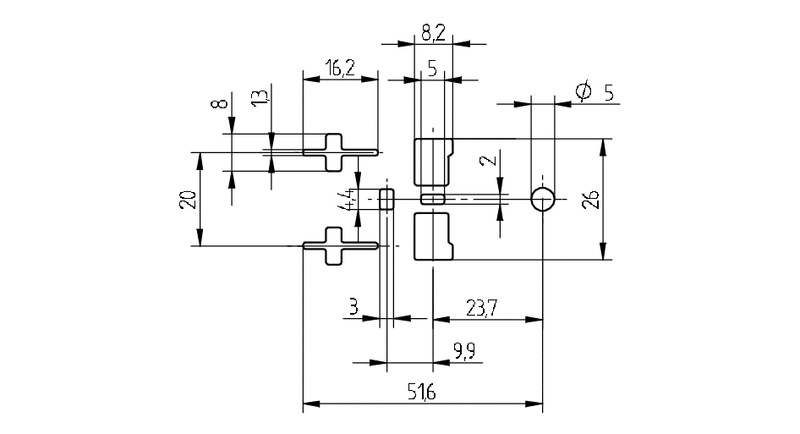

Bei Verwendung von Blechdicken <0,6 mm bzw. >0,8 mm halten Sie bitte Rücksprache mit BJB bzw. Wieland.
Leiterquerschnitt:
Extern: 2 x 0,5 - 2,5 mm² mit Taste lösbar
Intern:
- a) 1 x 0,5 - 1,0 mm² , lösbar
- b) 1 x 0,5 - 2,5 mm² , lösbar
- c) Entstörkondensator: 1 x 0,5 - 0,75 mm2 , nicht lösbar
Weitere Beschriftungen auf Anfrage
Bei Verwendung von Blechdicken <0,6 mm bzw. >0,8 mm halten Sie bitte Rücksprache mit BJB bzw. Wieland.
| alte Artikelnummer: | 46.413.1302.50 |
|---|---|
| Befestigungsart 1: | Steckbefestigung |
| Beschriftung: | N ⏚ L |
| Betriebsspannung: | 450V |
| Betriebsstrom: | 24A |
| Erdkontakt: | Erdungsbügel rastbar |
| Farbe: | weiß |
| Gewicht: | 8 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| Kontaktöffnung: | Mit integrierter Taste zur Kontaktöffnung extern |

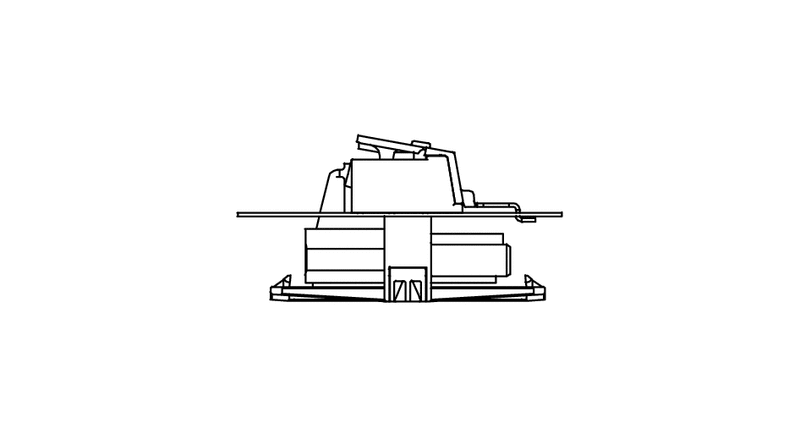

| Leuchtenwanddicke: | 0,6 - 0,8 |
| Material: | Gehäuse: PC (V2) |
| Polzahl: | 3 |
| Produkttyp: | 3 pole - pushwire terminal |
| Serie: | Steck-/ Steck-Kontakte |
| Verpackungsmenge: | 500 |
Verfügbare Downloads
- BJB_Brochure_Terminal_block_and_Connectors_Update_01_2020_
- BJB_Prospekt_Verbindungsklemmen_und_Steckverbinder_Update_01_2020
- Anwendungsbeispiel_Verbindungsklemmen_46_412-46_415
- Anwendungsbeispiel_Verbindungsklemmen_46_412-46_415
- Einbaubeispiel_Klemmen_mit_rastbaren_Erdungsbuegel
- Einbaubeispiel_Klemmen_mit_rastbaren_Erdungsbuegel
- US_General_Information
- Allgemeine_Informationen
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 46.413.1302-0 | ENEC_Zeichen-ENEC_Approval720536 | ||
| 46.413.1302-0 | Genehmigung_liegt_vor-Approval_at_hand4070828 | ||
| 46.413.1302-0 | Genehmigung_liegt_vor-Approval_at_hand750009 | ||
| 46.413.1302-0 | Genehmigung_liegt_vor-Approval_at_hand1193594 |
-
-
0,6 - 0,8
-
max. ø 1,8 mm
-
-
-
-
0,5 - 1,0 mm²: 8 - 9 mm / 1,0 - 2,5 mm²: 12 - 13 mm
-
24A/450V
-
-
max. ø 1,8 mm

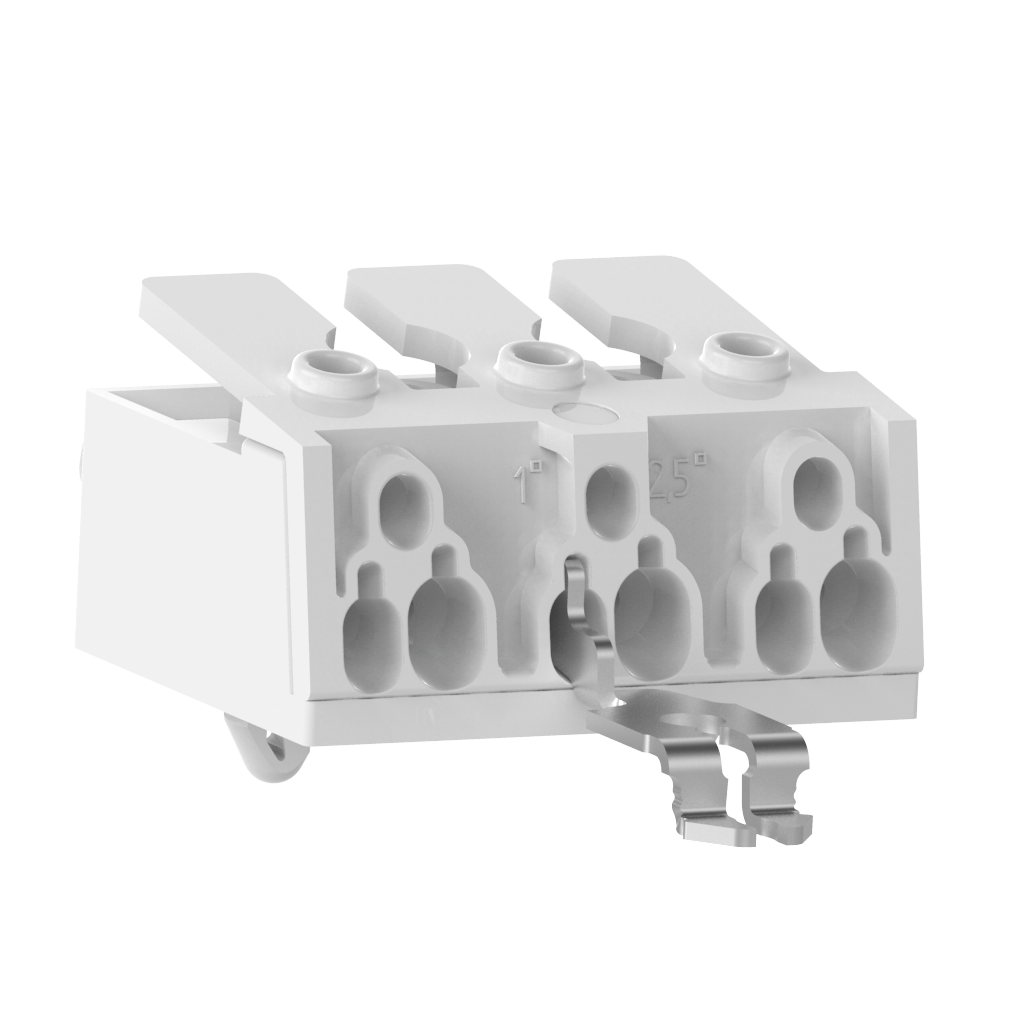

Zubehör
