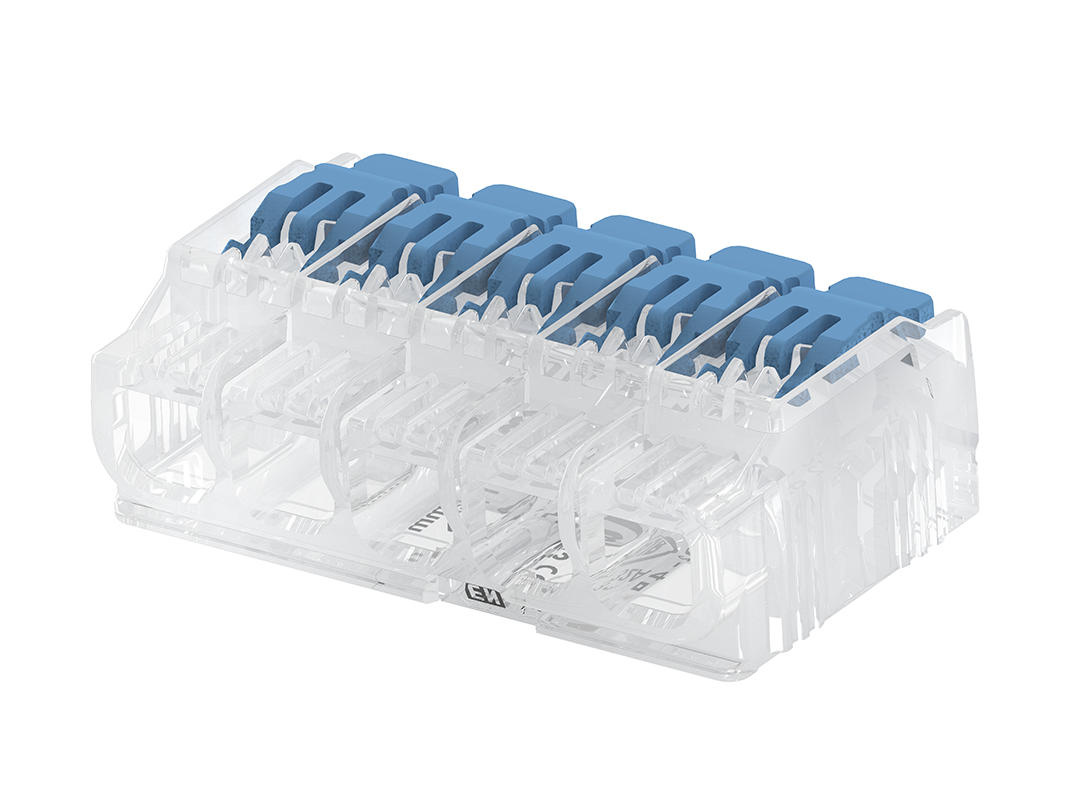

Universelle Verbindungsklemme 2 Gen., 5 Klemmstellen, 1 Potential, Leiterlösefunktion
Artikelnummer:
46.811.1003-0
EAN:
4049853000306
-
-
ø 0.2 - 4 mm²
-
ø 0.2 - 4 mm²
-
9 - 10 mm
-
-
-
Produktinformationen "Universelle Verbindungsklemme 2 Gen., 5 Klemmstellen, 1 Potential, Leiterlösefunktion"
Vielseitiger Einsatz in verschiedenen Anwendungen in der Beleuchtung sowie in der Gebäudeinstallation Unterschiedliche Leiterquerschnitte sind in einer Klemme kombinierbar Hohe Abzugskräfte Direktes Einstecken von starren Leitern Einfaches und werkzeugloses Anschließen und Lösen von Leitern Entriegelungshebel für flexible Leitungen Abgleich der optimalen Abisolierlänge auf der Unterseite Das durchsichtige Gehäuse ermöglicht eine einfache Kontrolle der korrekten Kabelpositionierung Testanschlüsse auf der Vorder- und Rückseite Produktnormen: EN IEC 60998-1 EN IEC 60998-2-2 UL 486C
| alte Artikelnummer: | 46.811.1003.85 |
|---|---|
| Ausführung: | auch in Verpackungsmenge zu 50 Stück lieferbar |
| Beschriftung: | ohne |
| Betriebsspannung: | 450 V (IEC) / 300 V (UL) |
| Betriebsstrom: | 32 A (IEC) / 20 A (UL) |
| Betriebstemperatur: | -5 bis +45°C |

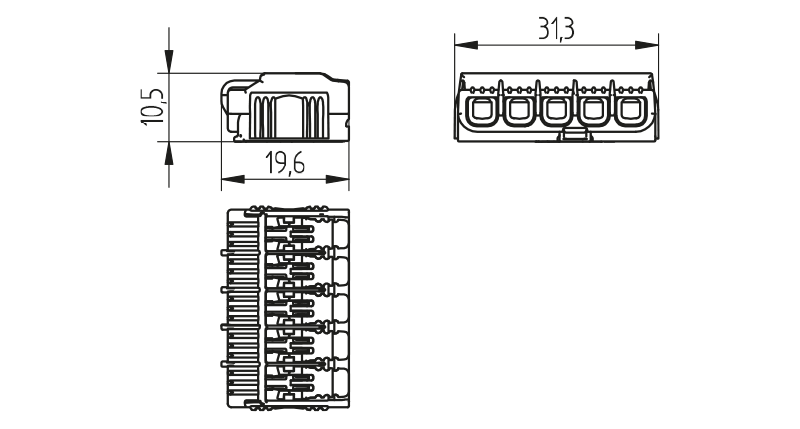

| Breite: | 31,2 mm |
| Einsatzgebiete: | Universalklemme im Elektronikbereich. Vielseitiger Einsatz in verschiedenen Anwendungen in der Beleuchtung sowie in der Gebäudeinstallation |
| Farbe: | transparent - blau |
| Gewicht: | 5,62 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| Höhe: | 10,5 mm |
| IP-Schutzklasse: | IP20 |
| Kontaktöffnung: | 0,2 - 4 mm² / AWG 24 - 12 |
| Leitungen: | eindrähtig, mehrdrähtig und flexibel |
| Leitungslänge: | Abisolierlänge 11 - 12 mm |
| Länge: | 19,6 mm |
| Material: | Gehäuse: PC, transparent - Hebel: PK, blau - Kontakte: Kupfer, CrNil |
| Produkttyp: | Univeral wire connectors |
| Serie: | Universelle Anschlussklemme |
| Sonstiges: | Luftfeuchte 5 - 95% |
| T-Kennzeichnung: | T85 (IEC) / UL T105 (UL) |
| UL: | ja |
| Verpackungsmenge: | 1500 |
Verfügbare Downloads
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 46.811.1003-0 | ENEC_Zeichen_--ENEC_Approval_-6933209 | ||
| 46.811.1003-0 | cULus_(USA_and_Canada)--6700405 |
-
-
