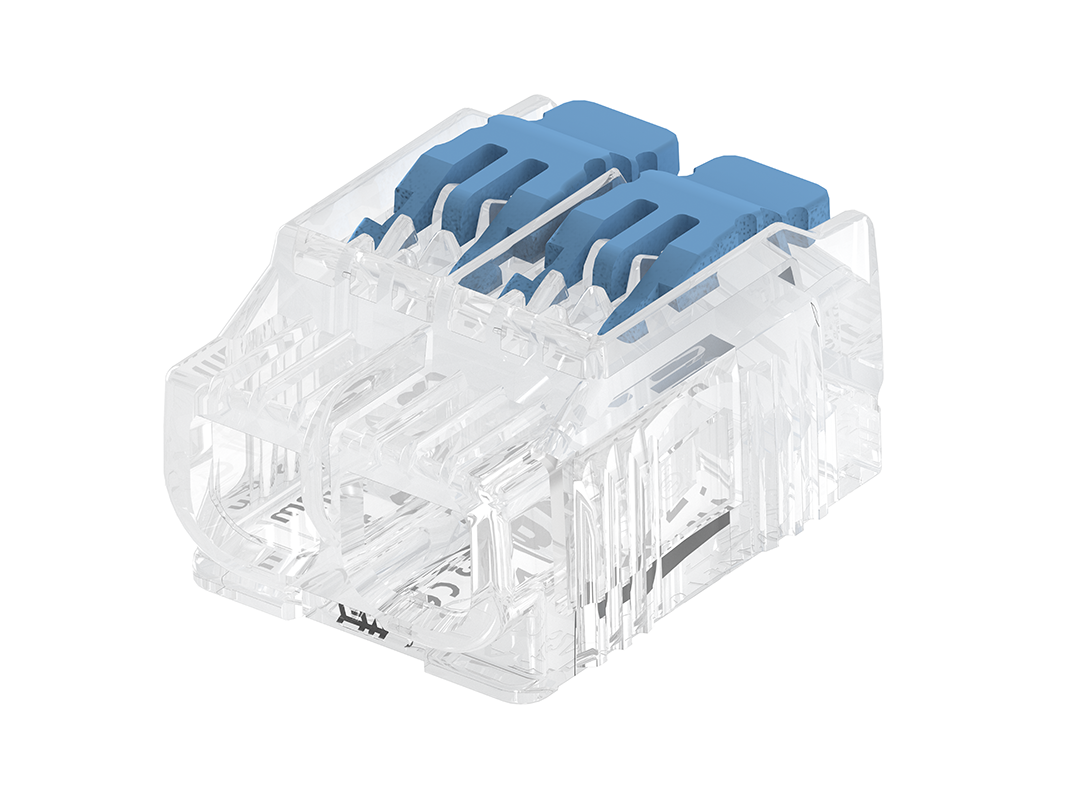

Universelle Verbindungsklemme 2 Gen., 2 Klemmstellen, 1 Potential, Leiterlösefunktion
Artikelnummer:
46.811.1001-0
EAN:
4049853
Produktinformationen "Universelle Verbindungsklemme 2 Gen., 2 Klemmstellen, 1 Potential, Leiterlösefunktion"
- Vielseitiger Einsatz in verschiedenen Anwendungen in der Beleuchtung sowie in der Gebäudeinstallation
- Unterschiedliche Leiterquerschnitte sind in einer Klemme kombinierbar
- Hohe Abzugskräfte
- Direktes Einstecken von starren Leitern
- Einfaches und werkzeugloses Anschließen und Lösen von Leitern
- Entriegelungshebel für flexible Leitungen
- Abgleich der optimalen Abisolierlänge auf der Unterseite
- Das durchsichtige Gehäuse ermöglicht eine einfache Kontrolle der korrekten Kabelpositionierung
- Testanschlüsse auf der Vorder- und Rückseite
Produktnormen:
- EN IEC 60998-1
- EN IEC 60998-2-2
- UL 486C
| alte Artikelnummer: | 46.811.1001.85 |
|---|---|
| Beschriftung: | ohne / without |
| Betriebsspannung: | 450 V (IEC) / 600 V (UL) |
| Betriebsstrom: | 32 A (IEC) / 20 A (UL) |
| Betriebstemperatur: | -5 bis +45°C |

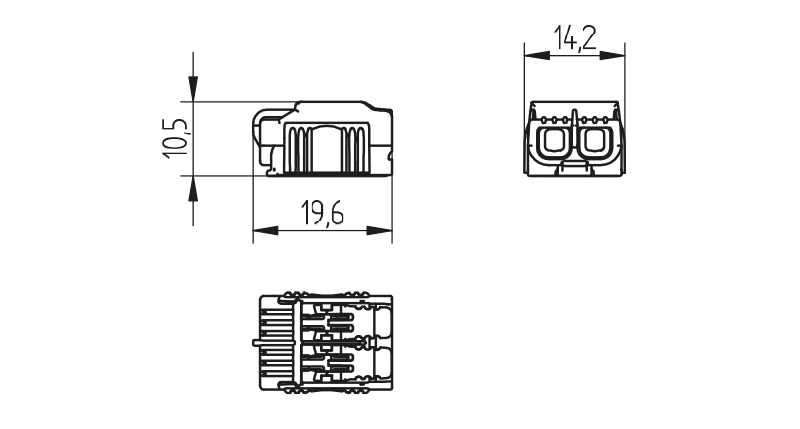

| Breite: | 14,2 mm |
| Einsatzgebiete: | Universalklemme im Elektronikbereich. Vielseitiger Einsatz in verschiedenen Anwendungen in der Beleuchtung sowie in der Gebäudeinstallation |
| Farbe: | transparent - blau |
| Gewicht: | 2,4 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| Höhe: | 10,5 mm |
| Kontaktöffnung: | 0,2 - 4 mm² / AWG 24 - 12 |
| Leitungen: | eindrähtig, mehrdrähtig und flexibel |
| Leitungslänge: | Abisolierlänge 11 - 12 mm |
| Länge: | 19,6 mm |
| Material: | Gehäuse: PC, transparent - Hebel: PK, blau - Kontakte: Kupfer, CrNil |
| Produkttyp: | Univeral wire connectors |
| Serie: | Universelle Anschlussklemme |
| Sonstiges: | Luftfeuchte 5 - 95% |
| T-Kennzeichnung: | T85 (IEC) / UL T105 (UL) |
| Verpackungsmenge: | 4000 |
Verfügbare Downloads
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 46.811.1001-0 | cULus,_gültig_für_USA_und_Kanada-cULus_(USA_and_Kanada)6700405 | ||
| 46.811.1001-0 | Genehmigung_liegt_vor-Approval_at_hand6933209 |
