SMD Terminal Block Pico - 1 pole
Artikelnummer:
46.110.1001-0
EAN:
4049853
-
-
0.20-0.50 mm²AWG 24-20
-
0,20-0,75 mm²AWG 24 -18
-
7.5 - 9.5 mm
-
-
-
0.20 - 0.75mm²AWG 24 - 18
Produktinformationen "SMD Terminal Block Pico - 1 pole"

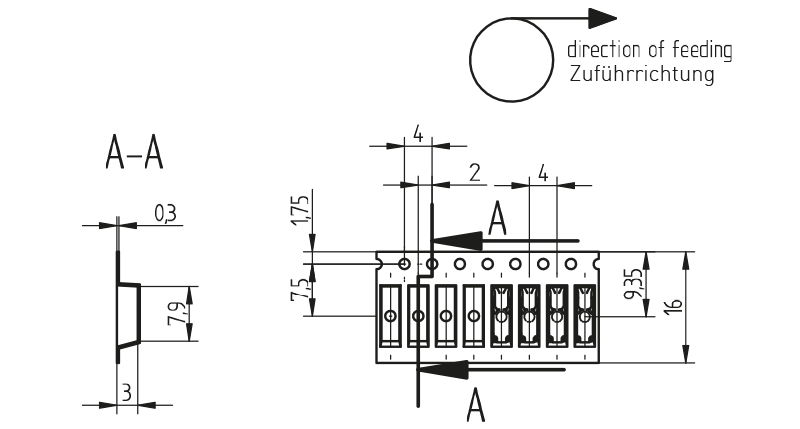

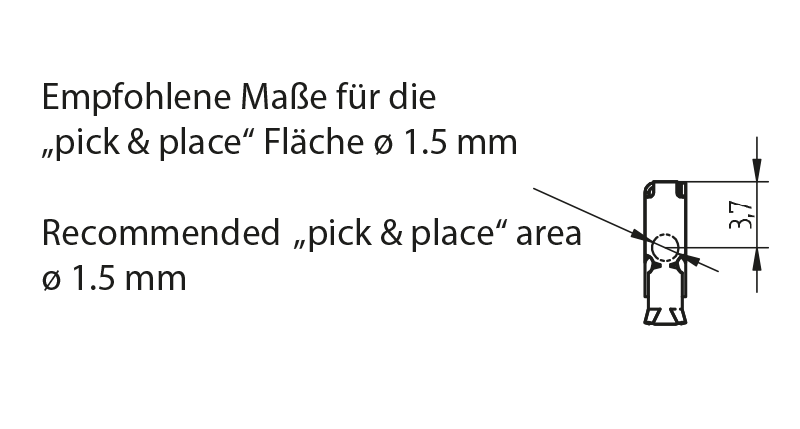

Trichterförmiger Leitereinführkanal zur vereinfachten Leitereinführung Direktes Stecken von eindrähtigen und feindrähtig, verzinnten Leitern, sowie feindrähtigen Leitern durch Betätigen der Kontaktöffnungsfunktion Kontaktöffnungsfunktion - auch zum Lösen bereits eingesteckter Leiter Montage- und Verdrahtungsposition: Leiterplatte oberseitig Automatengerechte "Tape-and-Reel" Verpackung Befestigung: Bleifreie Reflow-Lötung nach DIN EN 610760-1, Abschnitt 6 Hinweis: Klemme ohne Isolationsgehäuse! Der Berührungsschutz beim Einsatz von Spannung > Kleinspannung (SELV, PELV) ist in der Anwendung sicherzustellen. Weitere technische Daten entnehmen Sie bitte dem Technischen Datenblatt unter Menüpunkt Downloads. Hinweise zur Verarbeitung Geeignet für bleifreie Reflow-Lötprofile in Anlehnung an DIN EN 61760-1 bzw. DIN EN 60068-2-58 bis zu einer Peak-Temperatur von max. 260 °C. Aufgrund von unterschiedlichen anwendungsspezifischen Einflussgrößen (Bauteilanordnung und -ausrichtung, Lötanlage, Lötpaste) wird empfohlen, mittels Testläufen ein geeignetes Profil unter Fertigungsbedingungen zu ermitteln. Abhängig vom SMD-Prozess und den Lötparametern kann eine leichte Verfärbung auftreten, welche jedoch die technische Funktionsweis nicht beeinflusst.
| alte Artikelnummer: | 46.110.1001.48 |
|---|---|
| Anschluss: | Steckkontakt |

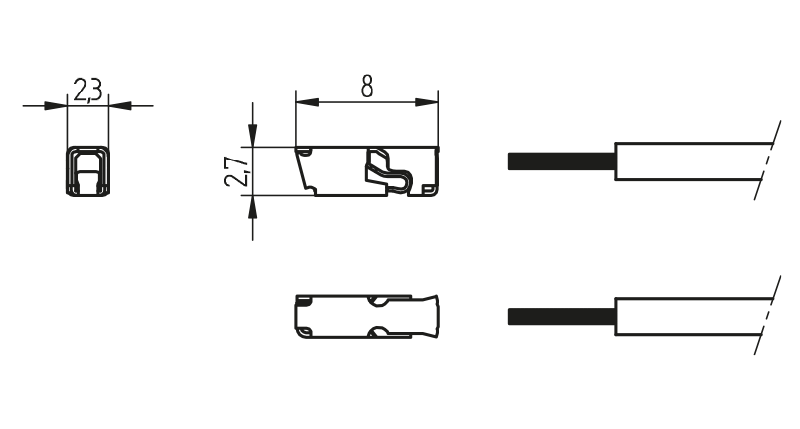

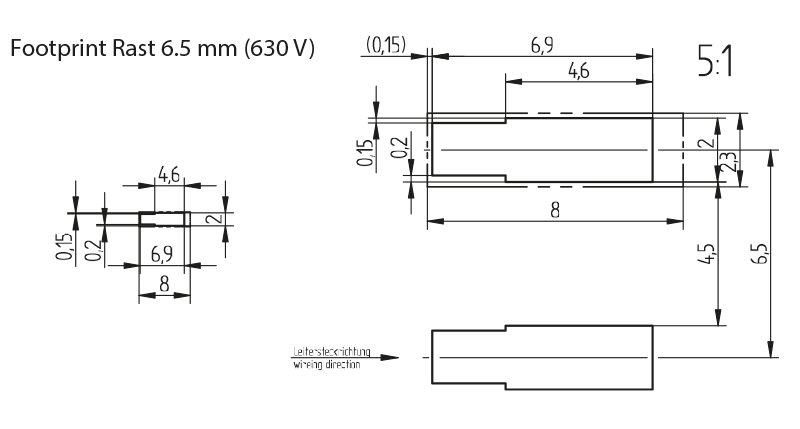

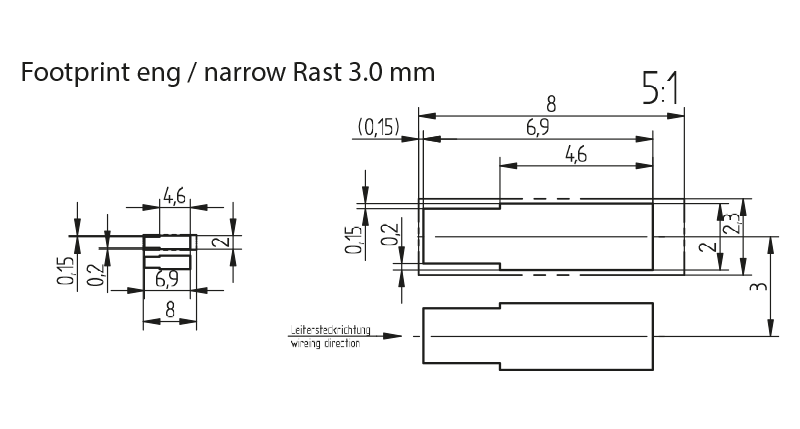

| Aufbauhöhe: | 2.7 mm |
| Befestigungsart 1: | Lötbefestigung |
| Betriebstemperatur: | max. 260 °C |
| Breite: | 2.3 mm / 0.15 inch |
| Gewicht: | 0,15 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| Höhe: | 2,7 mm / 0.16 inch |
| Leiterquerschnitt: | Eindrähtige Leiter / Solid wires: 0,20 - 0,75 mm² AWG 24-18; Feindrähtige, verzinnte Leiter / Stranded, tinned wires: 0.20 - 0.5 mm², AWG 24-20; Feindrähtige Leiter / Stranded wires: 0.20 - 0.75 mm², AWG 24-18 |
| Länge: | 8 mm / 0.52 inch |
| Material: | Material: CrNi / CuSn; Klemmfederwerkstoff: CrNi; Kontaktwerkstoff: CuSn; Kontaktoberfläche: feuerverzinnt |
| Polzahl: | 1 |
| Produkttyp: | Pico SMD Terminal Blocks |
| Serie: | Pico SMD-Leiterplattenklemmen |
| Temperaturindex: | Umgebungstemperatur von -40 °C bis + 150 °C |
| Verdrahtung: | Leiterplatte oberseitig |
| Verpackungsmenge: | 108000 |
Verfügbare Downloads
- US_General_Information
- Allgemeine_Informationen
- Brochure_SMD_Terminal_blocks_2024-07
- Brochure_SMD_Terminal_blocks_2024-07
- BJBDE-6265102-v6-BJB_Datasheet_46_110_1001_48_SMD_Terminal_block_without_housing_Update_03_2022
- BJBDE-6577048-v7-BJB_Datenblatt_46_110_1001_48_SMD_Leiterplattenklemm_Pico_Update_03_2023
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 46.110.1001-0 | cURus,_gültig_für_USA_und_Kanada-cURus_(USA_and_Kanada)4268179 | ||
| 46.110.1001-0 | ENEC_Zeichen-ENEC_Approval6540990 |
-
-
