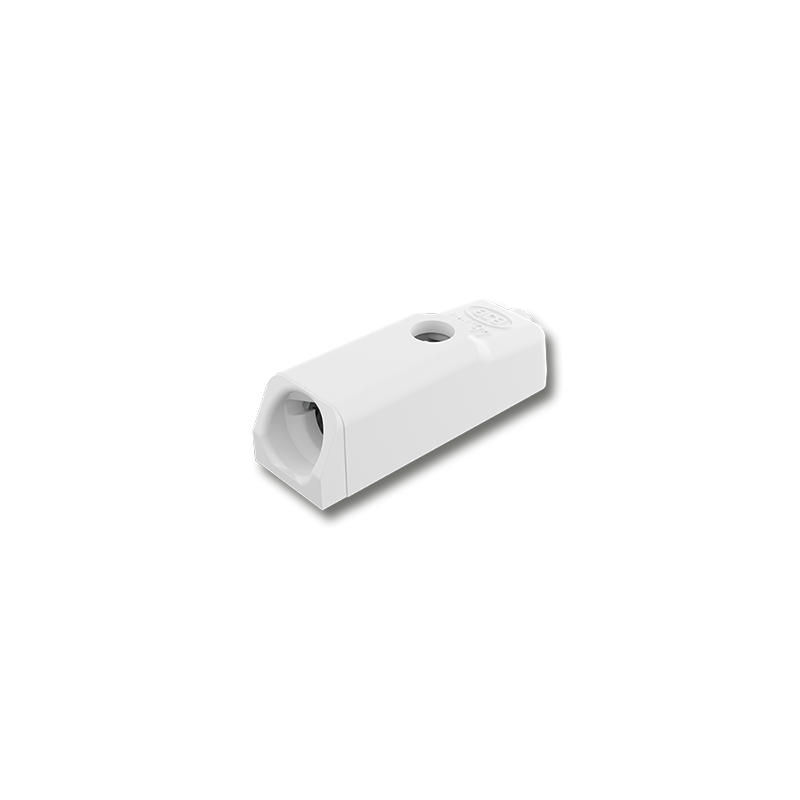

SMD-Leiterplattenklemme Nano - 1 pole

Produktinformationen "SMD-Leiterplattenklemme Nano - 1 pole"

Direktes Stecken von eindrähtigen Leitern

Kontaktöffnungsfunktion - zur Entnahme bereits eingesteckter Leiter

Montage- und Verdrahtungsposition: Leiterplatte oberseitig

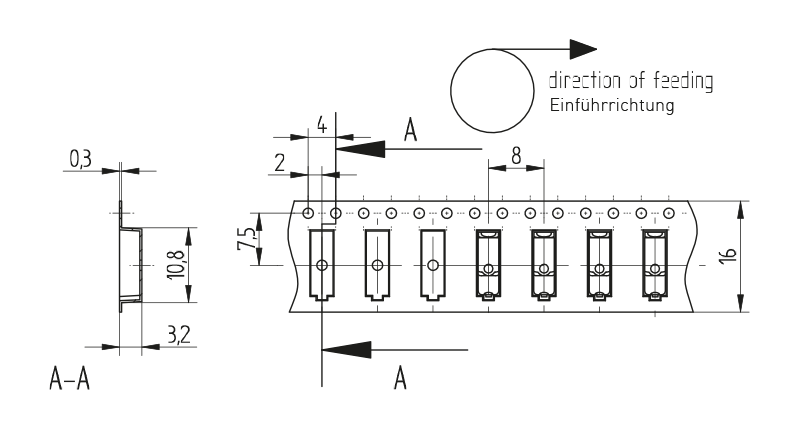

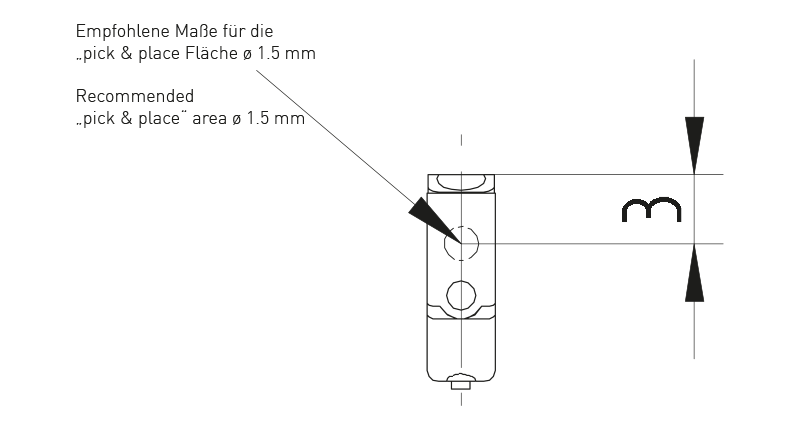

Automatengerechte "Tape-and-Reel" Verpackung

Befestigung: Bleifreie Reflow-Lötung nach DIN EN 610760-1, Abschnitt 6

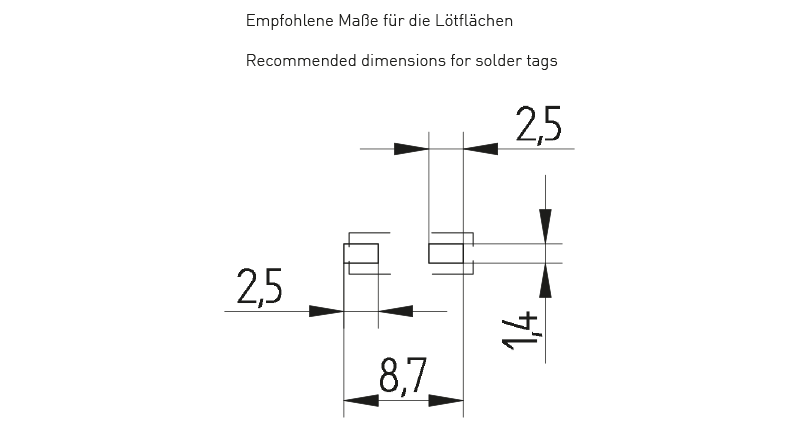

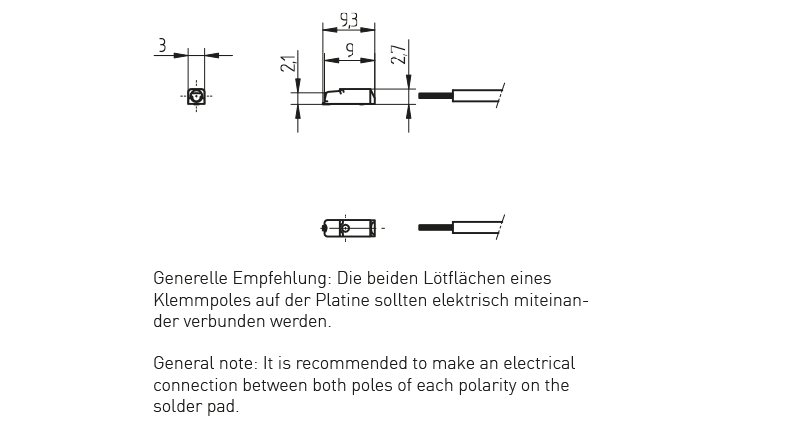

Es wird empfohlen die beiden Lötflächen eines Klemmpoles auf der Platine elektrisch miteinander zu verbinden.

Zur Betätigung der Kontaktöffnungsfunktion, empfehlen wir den Einsatz unseres Werkzeuges 46.141.U801.

Weitere technische Daten entnehmen Sie bitte dem Technischen Datenblatt unter Menüpunkt Downloads.

Hinweise zur Verarbeitung

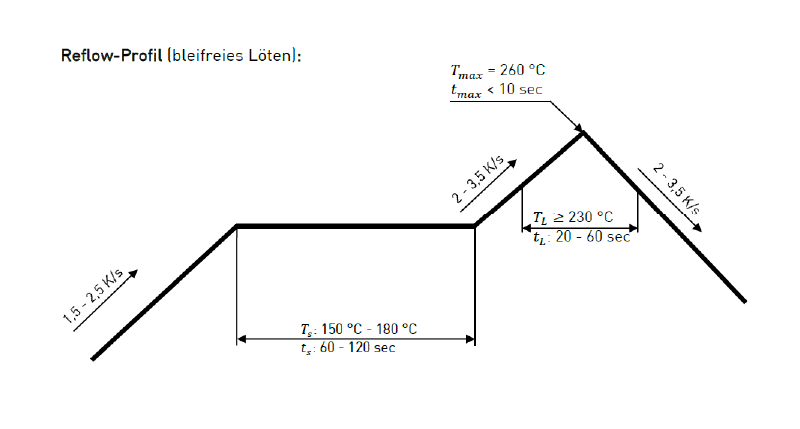

Geeignet für bleifreie Reflow-Lötprofile in Anlehnung an DIN EN 61760-1 bzw. DIN EN 60068-2-58 bis zu einer Peak-Temperatur von max. 260 °C. Aufgrund von unterschiedlichen anwendungsspezifischen Einflussgrößen (Bauteilanordnung und -ausrichtung, Lötanlage, Lötpaste) wird empfohlen, mittels Testläufen ein geeignetes Profil unter Fertigungsbedingungen zu ermitteln.
Abhängig vom SMD-Prozess und den Lötparametern kann eine leichte Verfärbung auftreten, welche jedoch die technische Funktionsweise nicht beeinflusst.

alte Artikelnummer: 46.141.2001.50
Anschluss: Steckkontakt
Aufbauhöhe: 2.7 mm
Befestigungsart 1: Lötbefestigung
Farbe: weiß
Gewicht: 0,095 g
Hinweis Garantiebedingungen: *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/
Höhe: 2,7 mm
Leiterquerschnitt: 0,20 - 0,50 mm² AWG 24-20
Material: Gehäuse: PPA, weißKontaktwerkstoff: CuNiKontaktoberfläche: feuerverzinnt
Polzahl: 1
Produkttyp: Nano SMD Terminal Blocks
Serie: Nano SMD-Leiterplattenklemmen
UL?: ja
Ursprungsland: DE
Verdrahtung: Leiterplatte oberseitig
Verpackungsart: Blistergurt
Verpackungsmenge: 72900

Prüfzeichen

Artikel-Nr Status Beschreibung Dokument
46.141.2001-0 cURus,_gültig_für_USA_und_Kanada-cURus_(USA_and_Kanada)4268179
46.141.2001-0 ENEC_Zeichen-ENEC_Approval4628953
  • 0,20-0,50 mm²AWG 24 -20

  • 7 ± 0.5 mm

Zubehör

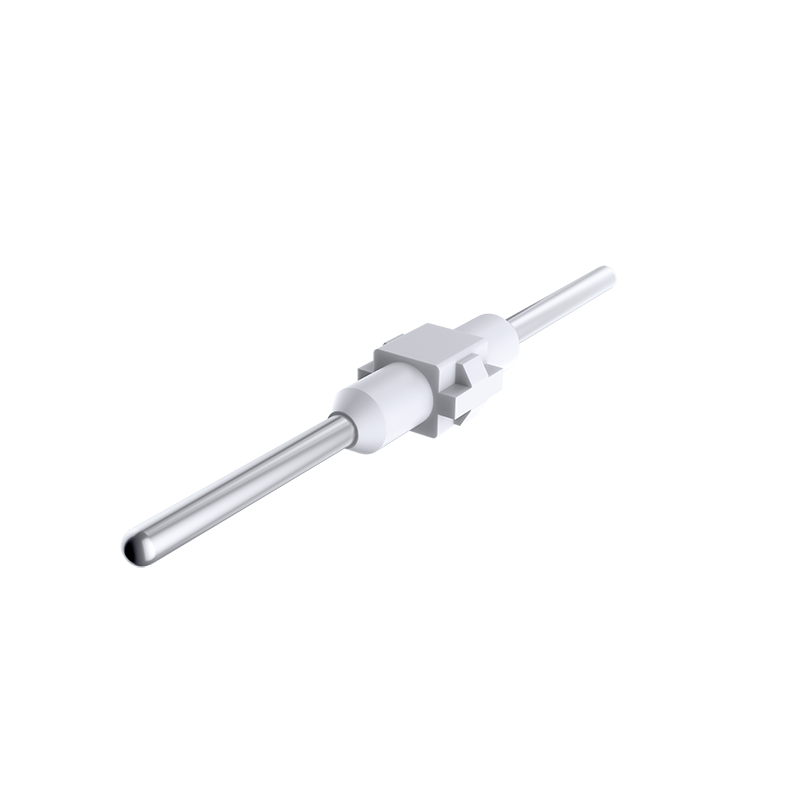

B2B Connector Nano 21 - 1 pole
46.141.U701-0
Details

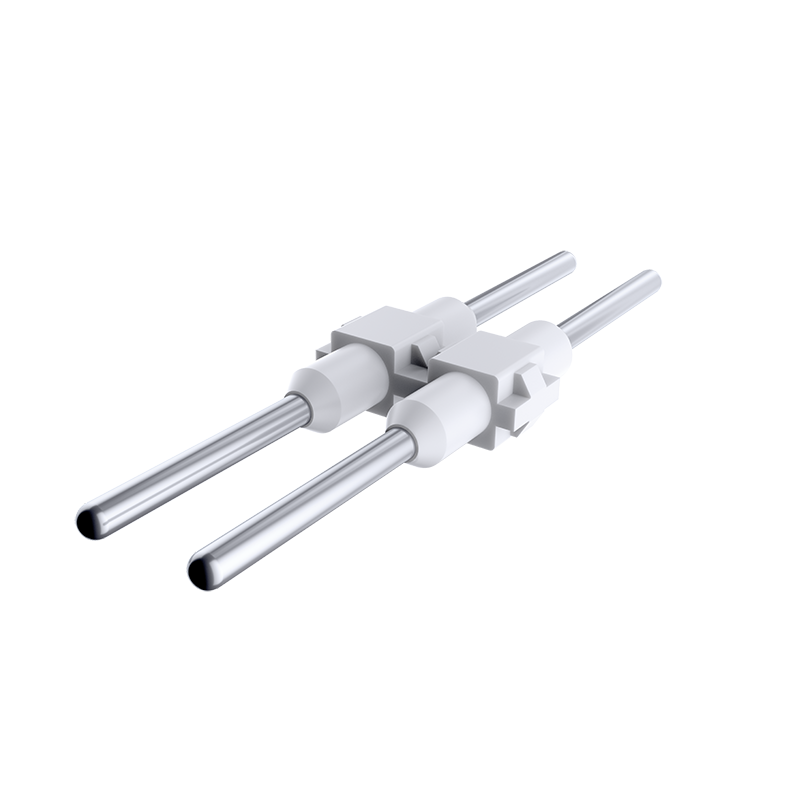

B2B Connector Nano 21 - 2 pole
46.142.U701-0
Details

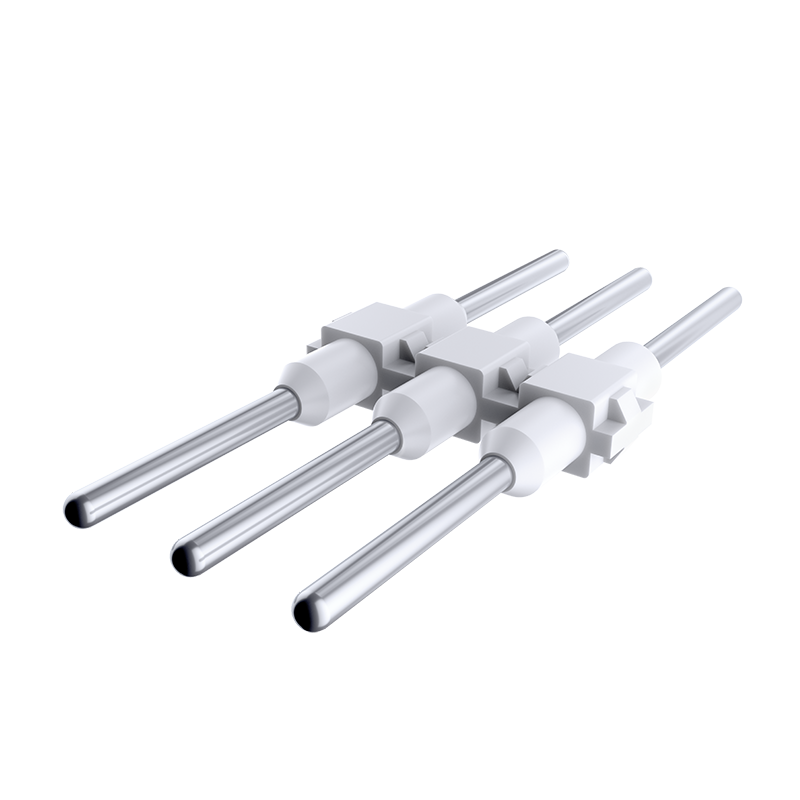

B2B Connector Nano 21 - 3 pole
46.143.U701-0
Details

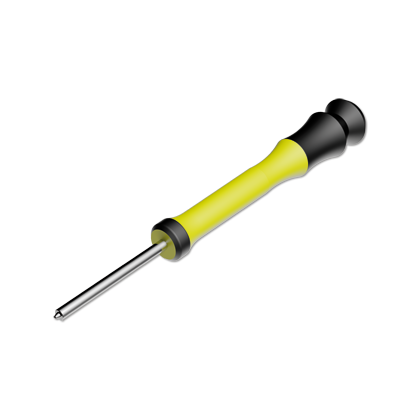

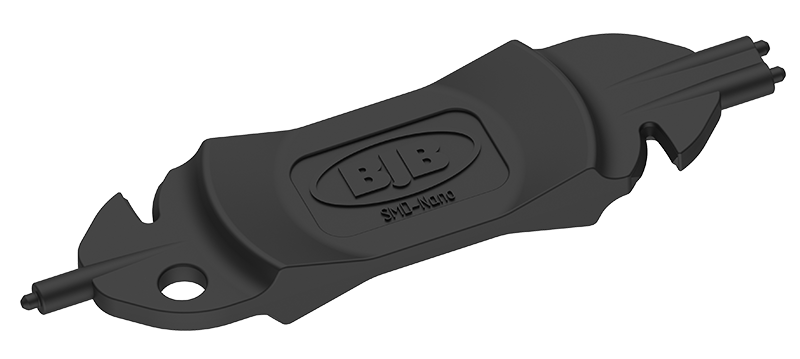

Nano Contact Opening Tool
46.141.U801-0
Details
