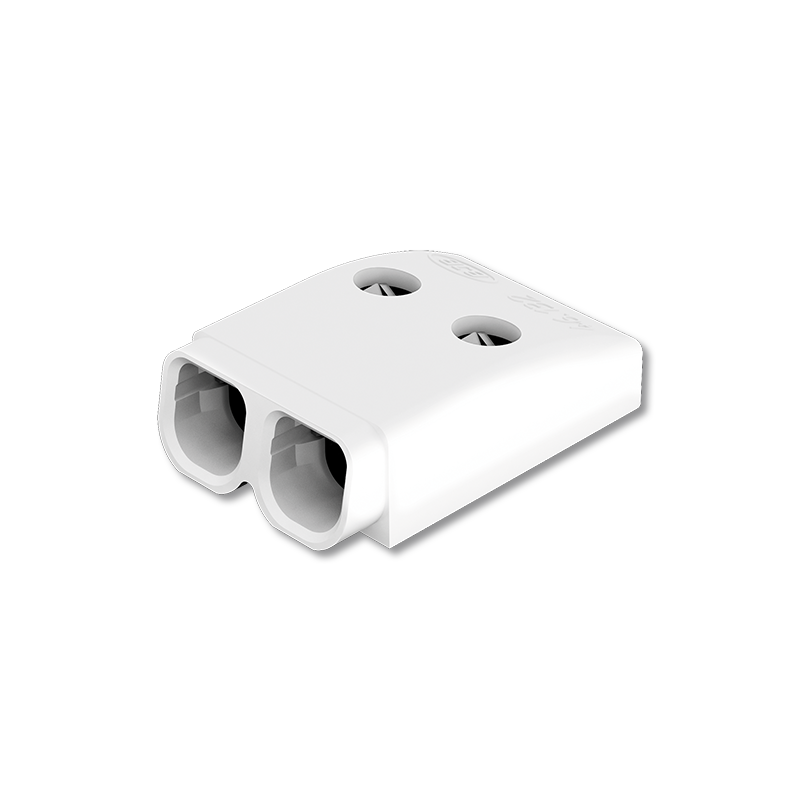

SMD-Leiterplattenklemme - MiniFlex - 2-polig
Artikelnummer:
46.132.2001-0
EAN:
-
-
-
0.20-0.50 mm², AWG 24-20
-
0,20-0,75 mm², AWG 24 -18
-
Ø < 2.1 -2.7 mm = 9+1 mm
-
-
-
0.20 - 0.75mm²AWG 24 - 18
Produktinformationen "SMD-Leiterplattenklemme - MiniFlex - 2-polig"

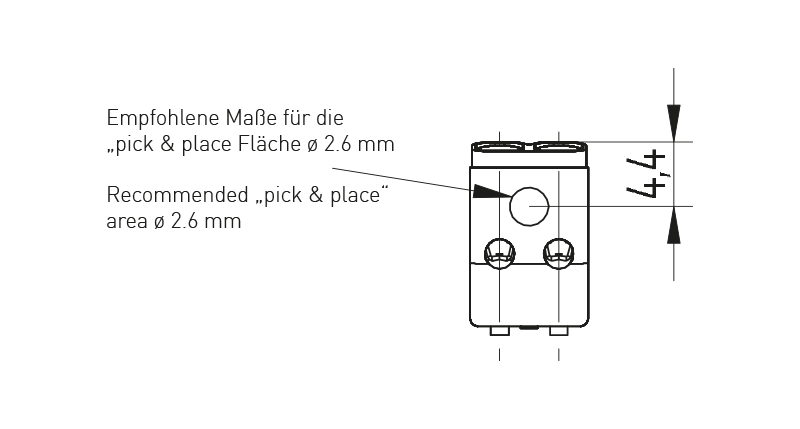

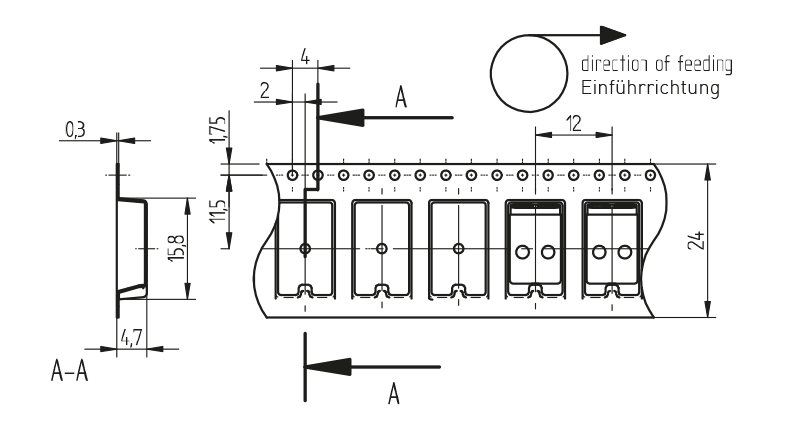

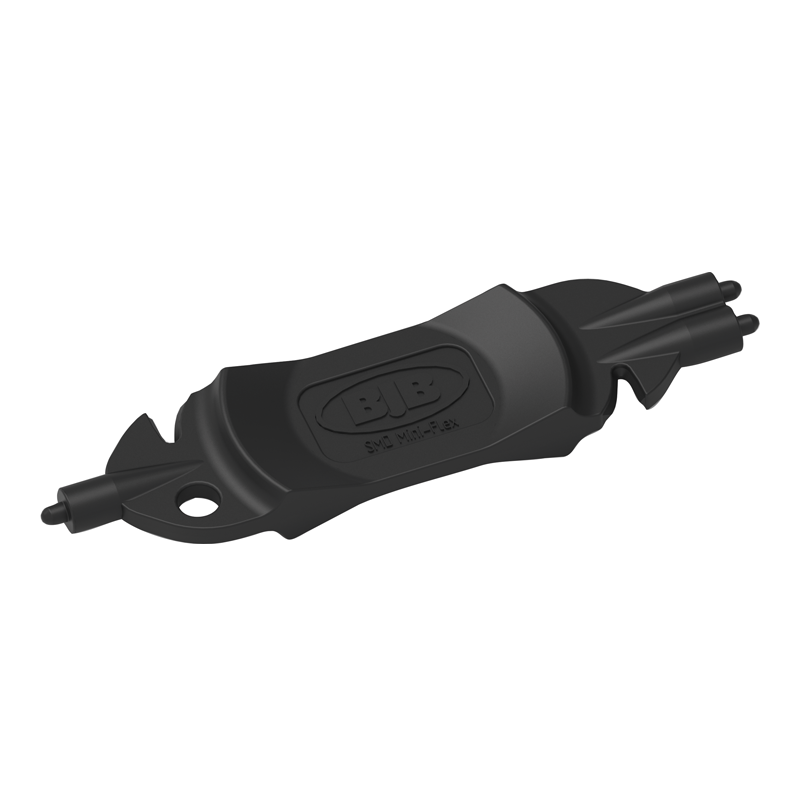

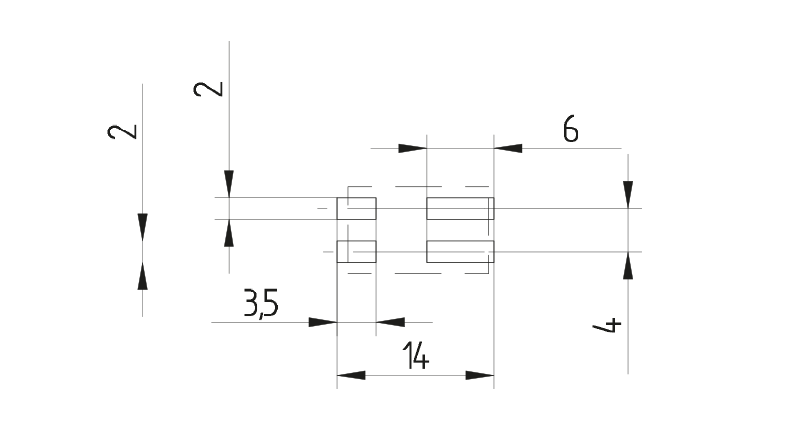

Direktes Stecken von eindrähtigen und feindrähtig, verzinnten Leitern, sowie feindrähtigen Leitern durch Betätigen der Kontaktöffnungsfunktion Kontaktöffnungsfunktion- auch zum Lösen bereits eingesteckter Leiter Montage- und Verdrahtungsposition: Leiterplatte oberseitig Automatengerechte "Tape-and-Reel" Verpackung Befestigung: Bleifreie Reflow-Lötung nach DIN EN 610760-1, Abschnitt 6 Generelle Empfehlung: Die beiden Lötflächen eines Klemmpoles auf der Platine sollten elektrisch miteinander verbunden werden. Zur Betätigung der Kontaktöffnungsfunktion, empfehlen wir den Einsatz unsere Werkzeug 46.131.U802 und 46.131.E397Weitere technische Daten entnehmen Sie bitte dem Technischen Datenblatt unter Menüpunkt Downloads. Hinweise zur Verarbeitung Geeignet für bleifreie Reflow-Lötprofile in Anlehnung an DIN EN 61760-1 bzw. DIN EN 60068-2-58 bis zu einer Peak-Temperatur von max. 260 °C. Aufgrund von unterschiedlichen anwendungsspezifischen Einflussgrößen (Bauteilanordnung und -ausrichtung, Lötanlage, Lötpaste) wird empfohlen, mittels Testläufen ein geeignetes Profil unter Fertigungsbedingungen zu ermitteln. Abhängig vom SMD-Prozess und den Lötparametern kann eine leichte Verfärbung auftreten, welche jedoch die technische Funktionsweis nicht beeinflusst.
| alte Artikelnummer: | 46.132.2001.50 |
|---|---|
| Anschluss: | Steckkontakt |

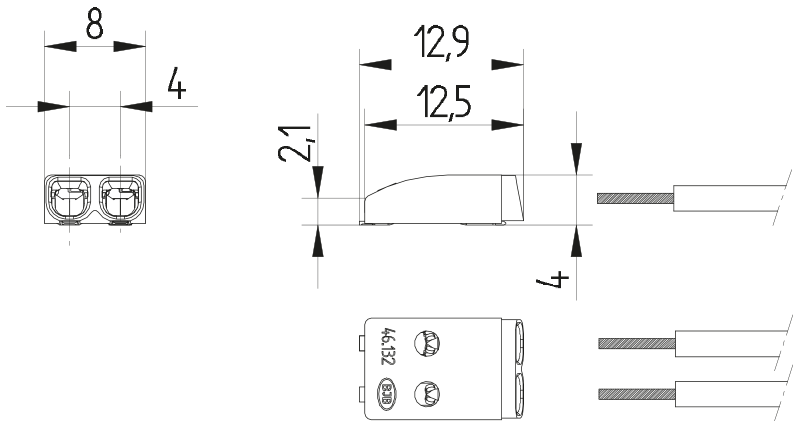

| Aufbauhöhe: | 4 mm |
| Befestigungsart 1: | Lötbefestigung |
| Breite: | 8 mm / 0.32 inch |
| Farbe: | weiß |
| Gewicht: | 0,4 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| Höhe: | 4 mm / 0.16 inch |
| Leiterquerschnitt: | Eindrähtige Leiter / Solid wires: 0,20 - 0,75 mm² AWG 24-18; Feindrähtige, verzinnte Leiter / Stranded, tinned wires: 0.20 - 0.5 mm², AWG 24-20; Feindrähtige Leiter / Stranded wires: 0.20 - 0.75 mm², AWG 24-18 |
| Länge: | 12.9 mm / 0.51 inch |
| Material: | Material: Gehäuse: PPA, weiß; Kontaktwerkstoff: CuNi; Kontakoberfläche: feuerverzinnt |
| Polzahl: | 2 |
| Produkttyp: | MiniFlex SMD Terminal Blocks |
| Serie: | MiniFlex SMD-Leiterplattenklemmen |
| Table for product detail view: | 1 |
| Temperaturindex: | Umgebungstemperatur von -40°C bis 125°C |
| UL?: | ja |
| Ursprungsland: | DE |
| Verdrahtung: | Leiterplatte oberseitig |
| Verpackungsmenge: | 22750 |
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 46.132.2001-0 | ENEC_Zeichen-ENEC_Approval4628953 | ||
| 46.132.2001-0 | cURus,_gültig_für_USA_und_Kanada-cURus_(USA_and_Kanada)4268179 |
-
-
0.20-0.50 mm², AWG 24-20
-
0,20-0,75 mm², AWG 24 -18
-
Ø < 2.1 -2.7 mm = 9+1 mm
-
-
-
0.20 - 0.75mm²AWG 24 - 18
