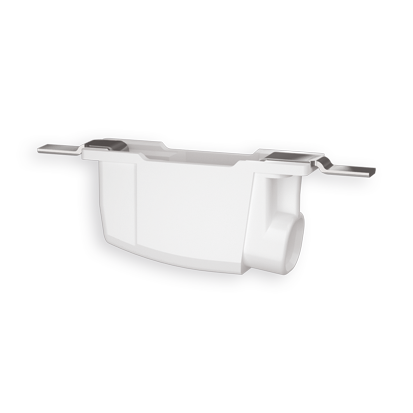

SMD-Leiterplatten-Durchsteckklemme - Slim
Artikelnummer:
46.111.1001-0
EAN:
-
-
0.20-0.50 mm²AWG 24-20
-
0,20-0,75 mm²AWG 24 -18
-
-
-
-
8+1 mm
Produktinformationen "SMD-Leiterplatten-Durchsteckklemme - Slim"

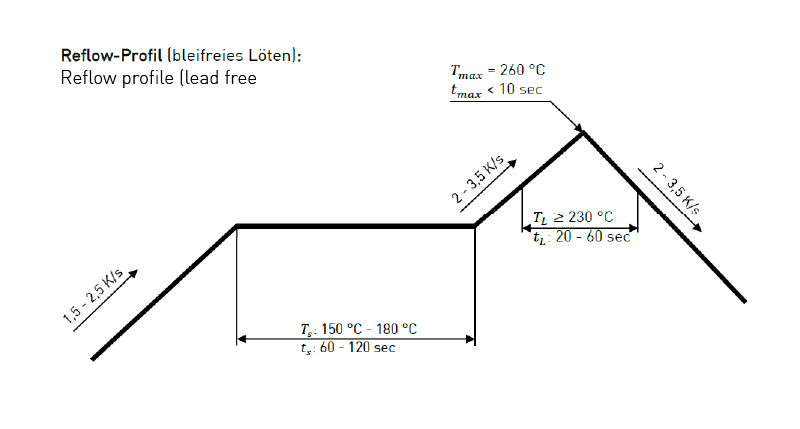

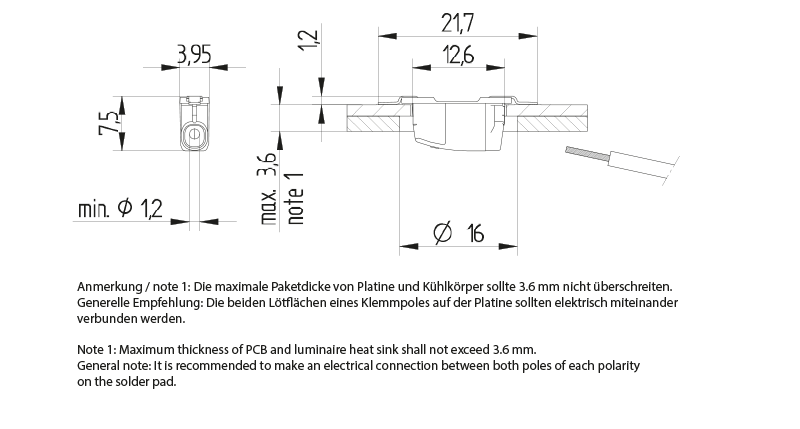

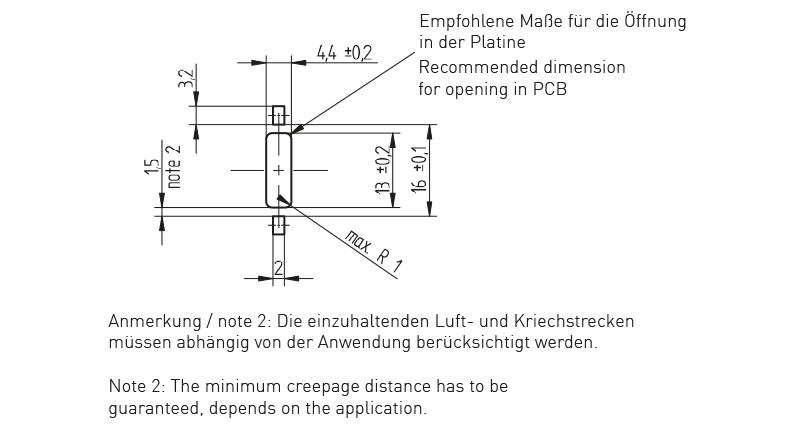

Direktes Stecken von eindrähtigen und feindrähtig, verzinnten Leitern Leiter durch gleichzeitiges Drehen und Ziehen lösbar Montage- und Verdrahtungsposition: Leiterplatte unterseitig Vorschaltgerät und Leiterplattenklemme auf einer Ebene Automatengerechte "Tape-and-Reel" Verpackung Befestigung: Bleifreie Reflow-Lötung nach DIN EN 610760-1, Abschnitt 6 Es wird empfohlen, die beiden Lötflächen eines Klemmenpoles auf der Platine elektrisch miteinander zu verbinden. Weitere technische Daten entnehmen Sie bitte dem Technischen Datenblatt unter Menüpunkt Downloads. Hinweise zur Verarbeitung: Geeignet für bleifreie Reflow-Lötprofile in Anlehnung an DIN EN 61760-1 bzw. DIN EN 60068-2-58 bis zu einer Peak-Temperatur von max. 260 °C. Aufgrund von unterschiedlichen anwendungsspezifischen Einflussgrößen (Bauteilanordnung und -ausrichtung, Lötanlage, Lötpaste) wird empfohlen, mittels Testläufen ein geeignetes Profil unter Fertigungsbedingungen zu ermitteln. Abhängig vom SMD-Prozess und den Lötparametern kann eine leichte Verfärbung auftreten, welche jedoch die technische Funktionsweise nicht beeinflusst.
| alte Artikelnummer: | 46.111.1001.50 |
|---|---|
| Anschluss: | Steckkontakt |
| Aufbauhöhe: | 7.5 mm |
| Befestigungsart 1: | Lötbefestigung |
| Breite: | 3.95 mm / 0.155 inch |
| Farbe: | weiß |
| Gewicht: | 0,5 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| Höhe: | 7,4 mm / 0.295 inch |
| Leiterquerschnitt: | Eindrähtige Leiter / Solid wires: 0.2 - 0.75 mm², AWG 24-18; Feindrähtige, verzinnte Leiter / Stranded, tinned wires: 0.2 - 0.5 mm², AWG 24-20 |
| Länge: | 21.7 mm / 0.85 inch |
| Material: | Gehäuse: PPA, weiß; Kontaktwerkstoff: CuNiSiP; Kontaktoberfläche: feuerverzinnt |
| Polzahl: | 1 |
| Produkttyp: | PushThrough SMD Terminal Blocks |
| Serie: | Rückseitig verdrahtbare SMD-Leiterplattenklemmen |
| Temperaturindex: | Umgebungstemperatur von -40°C bis 120°C |
| UL: | ja |
| Ursprungsland: | DE |
| Verdrahtung: | Leiterplatte unterseitig |

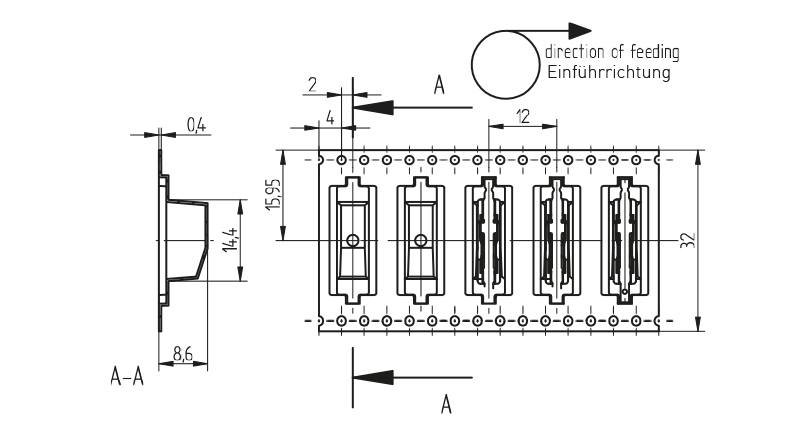

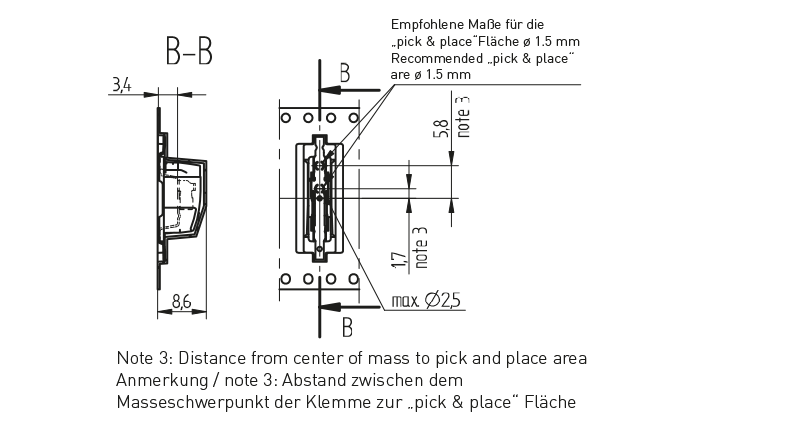

| Verpackungsart: | Blistergurt |
| Verpackungsmenge: | 9500 |
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 46.111.1001-0 | cURus_(USA_and_Canada)--4268179 | ||
| 46.111.1001-0 | ENEC_Zeichen_--ENEC_Approval_-4628953 |
-
