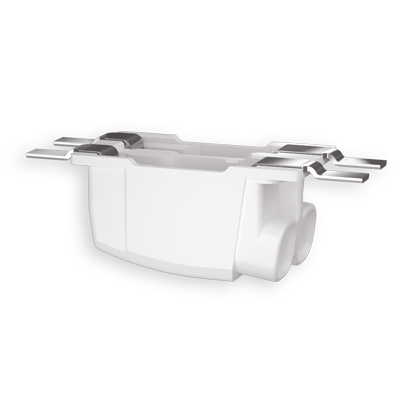

SMD-Leiterplatten-Durchsteckklemme - Slim - 2 polig
-
0.20-0.50 mm²AWG 24-20
-
0,20-0,75 mm²AWG 24 -18
-
-
-
-
8+1 mm
Direktes Stecken von eindrähtigen und feindrähtig, verzinnten Leitern
Leiter durch gleichzeitiges Drehen und Ziehen lösbar
Montage- und Verdrahtungsposition: Leiterplatte unterseitig
Vorschaltgerät und Leiterplattenklemme auf einer Ebene

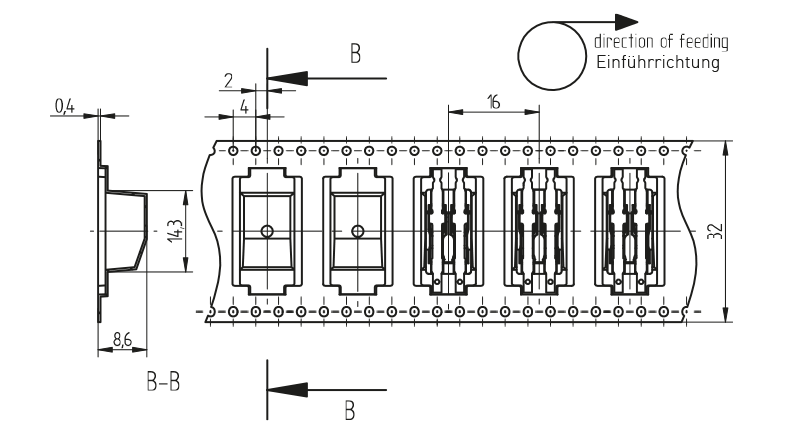

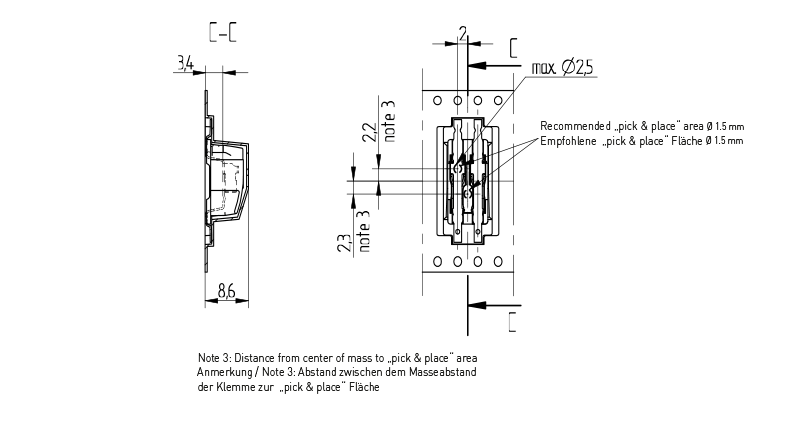

Automatengerechte "Tape-and-Reel" Verpackung
Befestigung: Bleifreie Reflow-Lötung nach DIN EN 610760-1, Abschnitt 6

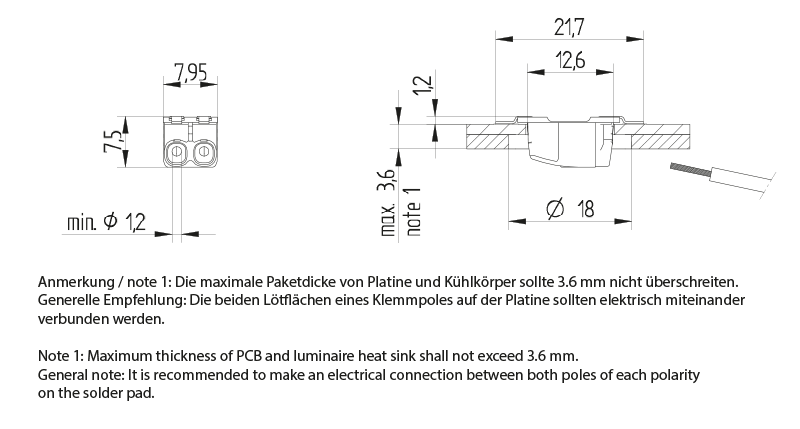

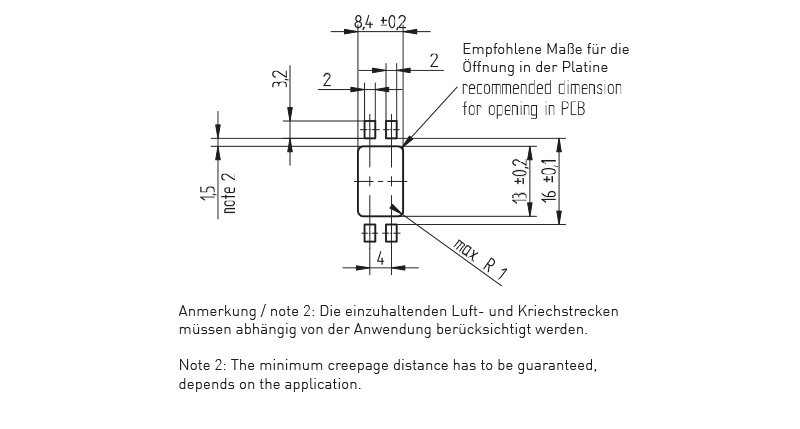

Es wird empfohlen, die beiden Lötflächen eines Klemmenpoles auf der Platine elektrisch miteinander zu verbinden.
Weitere technische Daten entnehmen Sie bitte dem Technischen Datenblatt unter Menüpunkt Downloads.
Hinweise zur Verarbeitung

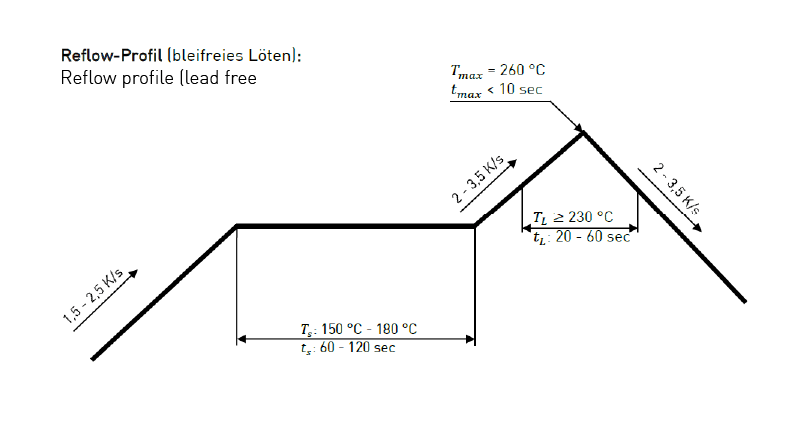

Geeignet für bleifreie Reflow-Lötprofile in Anlehnung an DIN EN 61760-1 bzw. DIN EN 60068-2-58 bis zu einer Peak-Temperatur von max. 260 °C. Aufgrund von unterschiedlichen anwendungsspezifischen Einflussgrößen (Bauteilanordnung und -ausrichtung, Lötanlage, Lötpaste) wird empfohlen, mittels Testläufen ein geeignetes Profil unter Fertigungsbedingungen zu ermitteln.
Abhängig vom SMD-Prozess und den Lötparametern kann eine leichte Verfärbung auftreten, welche jedoch die technische Funktionsweise nicht beeinflusst.
| alte Artikelnummer: | 46.112.1001.50 |
|---|---|
| Anschluss: | Steckkontakt |
| Aufbauhöhe: | 7.5 mm |
| Befestigungsart 1: | Lötbefestigung |
| Breite: | 7.95 mm / 0.31 inch |
| Farbe: | weiß |
| Gewicht: | 1,0 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| Höhe: | 7,4 mm / 0.295 inch |
| Leiterquerschnitt: | Eindrähtige Leiter / Solid wires: 0.2 - 0.75 mm², AWG 24-18; Feindrähtige, verzinnte Leiter / Stranded, tinned wires: 0.2 - 0.5 mm², AWG 24-20; |
| Länge: | 21.7 mm / 0.85 inch |
| Material: | Gehäuse: PPA, weiß; Kontaktwerkstoff: CuNiSiP; Kontaktoberfläche: feuerverzinnt |
| Polzahl: | 2 |
| Produkttyp: | PushThrough SMD Terminal Blocks |
| Serie: | Rückseitig verdrahtbare SMD-Leiterplattenklemmen |
| Temperaturindex: | Umgebungstemperatur von -40°C bis 120°C |
| UL: | ja |
| Ursprungsland: | DE |
| Verdrahtung: | Leiterplatteunterseitig |
| Verpackungsart: | Blistergurt |
| Verpackungsmenge: | 7000 |
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 46.112.1001-0 | ENEC_Zeichen-ENEC_Approval4628953 | ||
| 46.112.1001-0 | cURus,_gültig_für_USA_und_Kanada-cURus_(USA_and_Kanada)4268179 |
-
