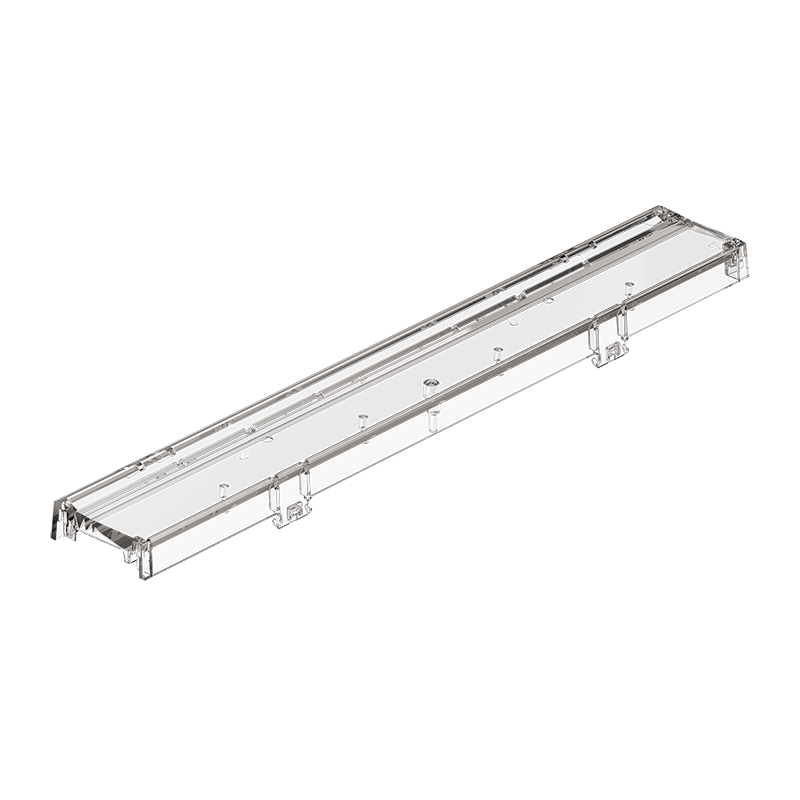

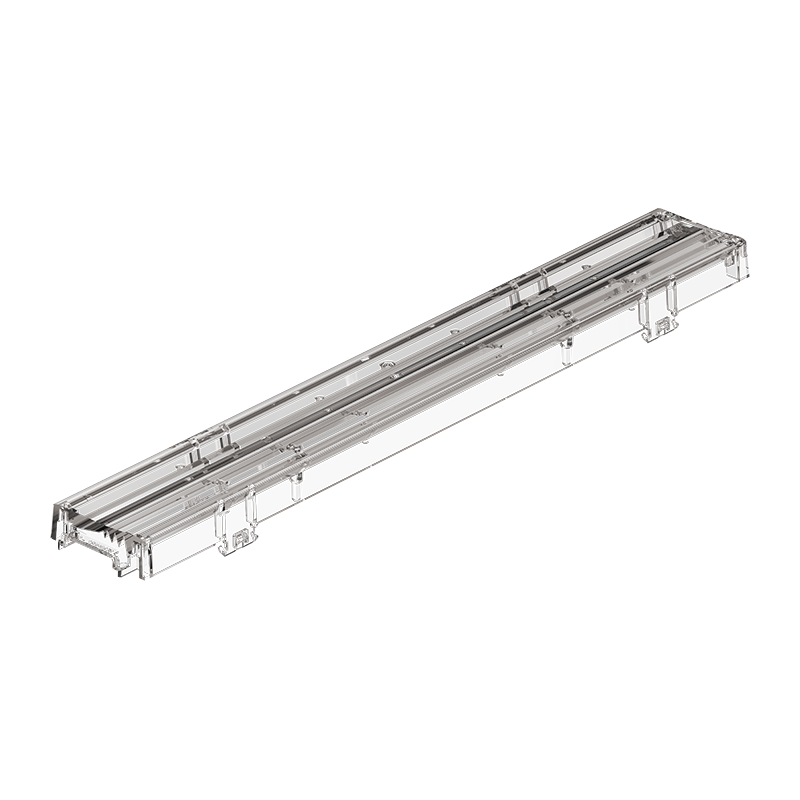

OptiLine Flex - SA 1 ft
-
-
left asymmetrical
-
right asymmetrical
-
0,5 - 1,0 mm
1-Klick-Einclipsbefestigung für Leuchtenbleche und Aluminiumprofile für Leuchtenblech: 0.5 - 1.0 mm
• Zentrierstifte zur Befestigung und optimalen Ausrichtung von Optik und LED-Modul
• Zentrierstifte dienen auch als Verdrehungsschutz
• Abstandhalter zur lagerichtigen Positionierung und Ausrichtung des LED-Moduls zur Linse
• Nut-und Federsystem für eine lückenlose Montage der Optiken

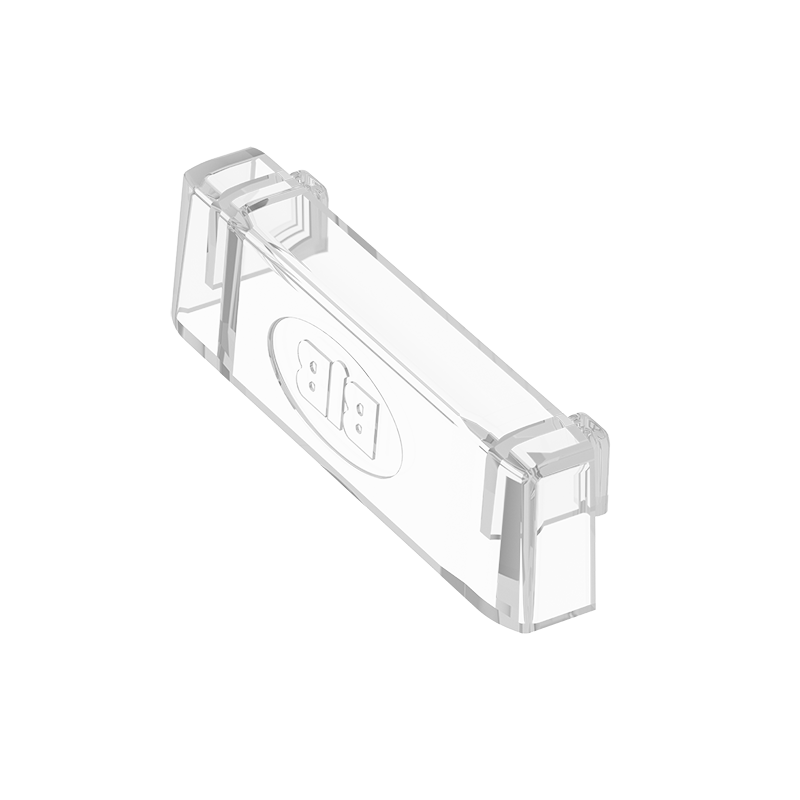

• Nur eine Endkappe für beide Seiten
Passend für LED-Module von 280 mm (1ft) bis 1450 mm (5ft) Kompatibel zu frei verfügbaren LED-Modulen mit einer Breite ≤ 24 mm
• Verbesserte Sichtverhältnisse und Kontrast der beleuchteten Bereiche
• Gute und gleichmäßige Lichtverteilung
• Reduzierte Blendung
alte Artikelnummer: | 35.301.1032.85 |
---|---|
Befestigungsart 1: | Einclipsen in Leuchtenblech oder Aluminiumprofil |
Betriebstemperatur: | max. 110 °C |

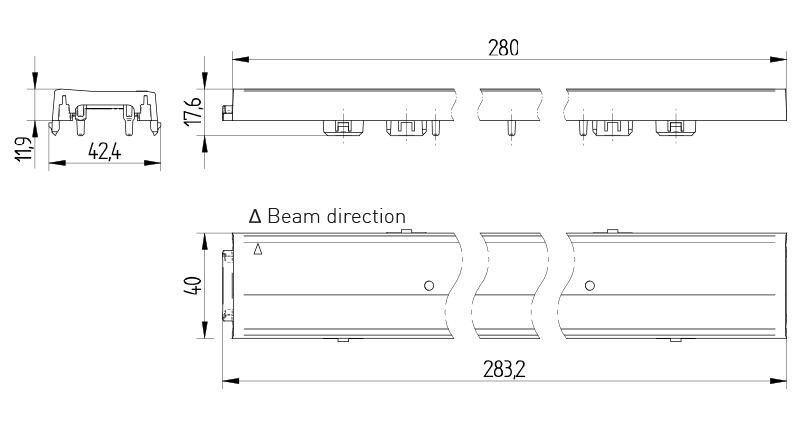

Breite: | 40 mm |
Einsatzgebiete: | Für den Einsatz in linearen- und FlächenleuchtenBüro: Arbeitsplatzbeleuchtung und FlureShop: Allgemein- und GangbeleuchtungIndustrie: Parkhäuser, Warenhäuser und LagerÖffentliche Einrichtungen: Korridore und Treppenhäuser |
Farbe: | klar, klar, satiniert |
Geeignet für: | LEDs 2835, 3014, 3030, 5630 |
Gewicht: | 55 g |
Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
Höhe: | 11,9 mm |

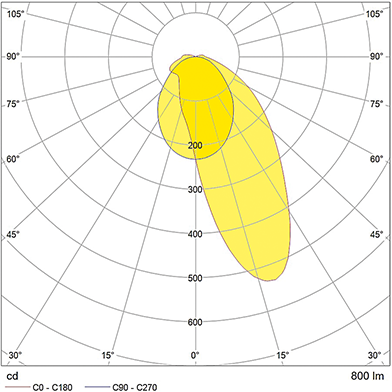

Lichtverteilung: | Einseitig asymmetrisch |
Länge: | 283.2 mm |
Material: | PC |
Optische Effizienz: | 89% (Philips Fortimo LED Strip OC) |
Produkttyp: | OptiLine Flex - single-row 1-click Optics - Pitch-independent |
Serie: | OptiLine Flex - einreihige 1-Klick-Optiken - Pitch-unabhängig |
Utilityfilm Link: | https://youtu.be/1DNfsMp1Op4 |
Verpackungsmenge: | 84 |
Verfügbare Downloads
- BJB_Brochure_Single_Row_Optics_35_324_35_301_
- BJB_Prospekt_1reihige_Optiken_35_324_35_301
- 35.301.1032_Optik_SA_350mA_-_IES
- 35.301.1032_Optik_SA_350mA_-_LDT
- BJBDE-6284403-v5-BJB_Datasheet_35_301_1032_85_OptiLine_Flex_SA_1R_linear_fresnel_lens_optics
- BJBDE-6284397-v6-BJB_Datenblatt_35_301_1032_85_OptiLine_Flex_SA_1R_lineare_Fresnellinsenoptik
Verfügbare CAD Downloads
Prüfzeichen
