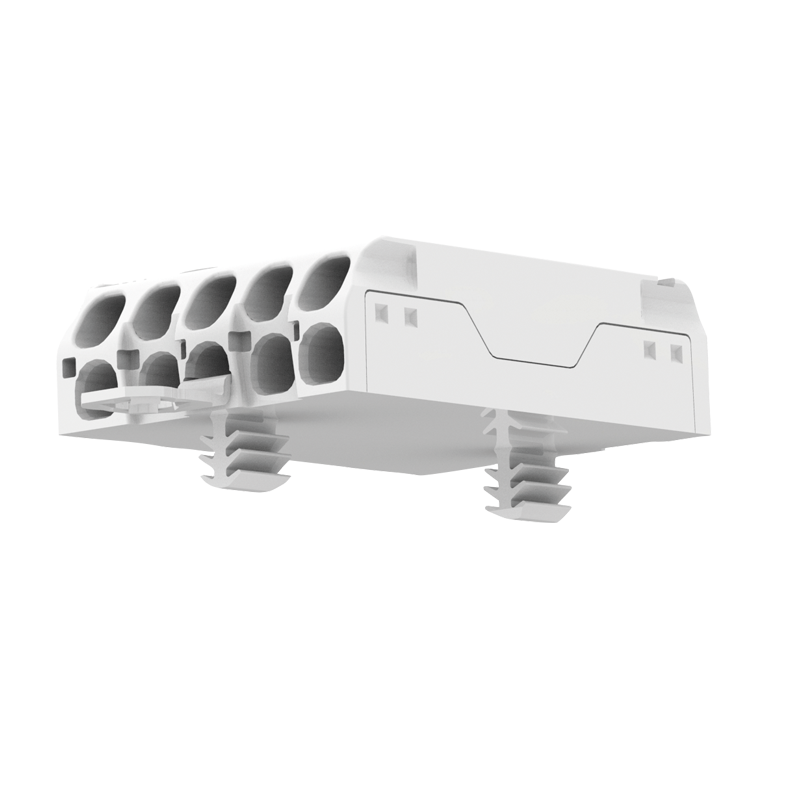

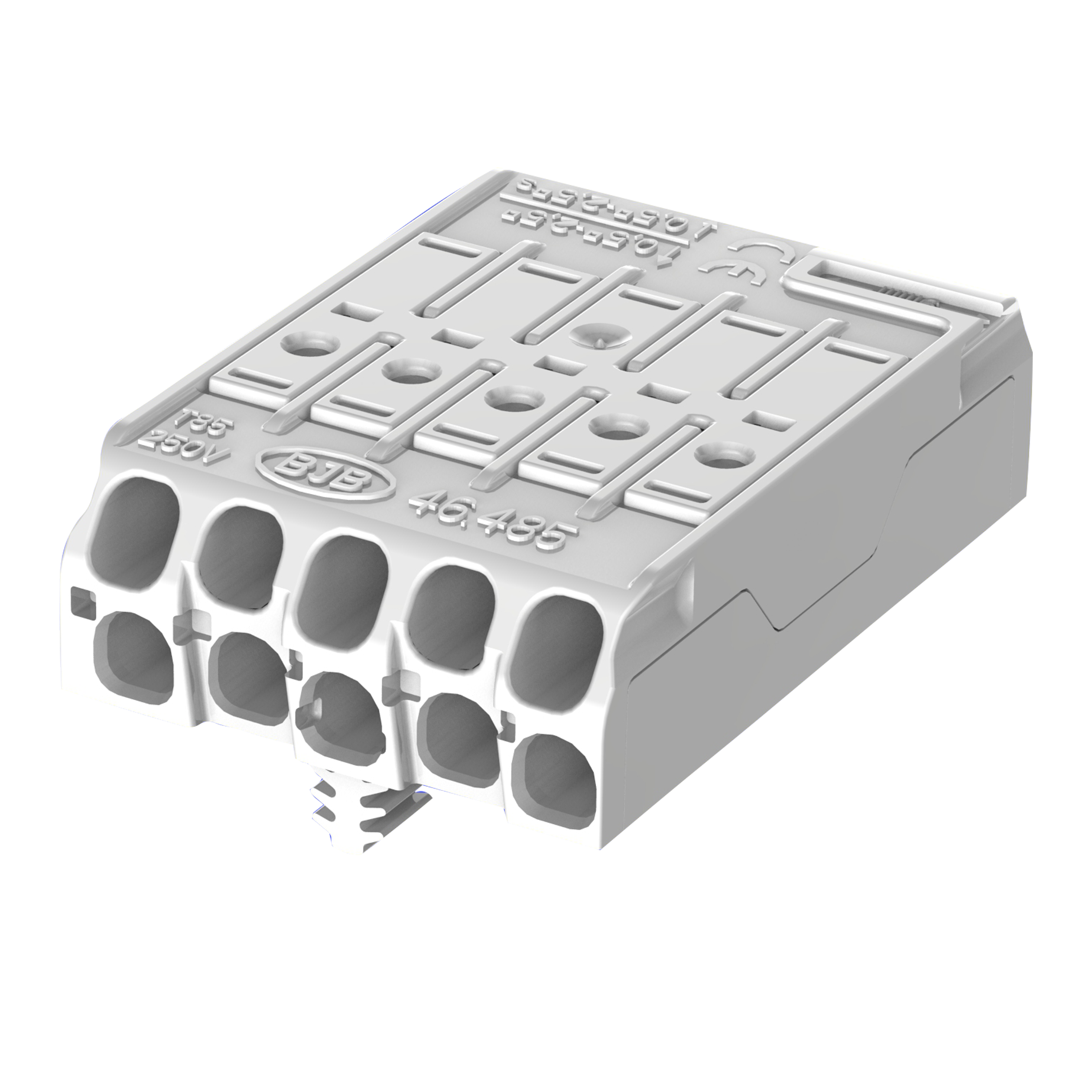

Flache Netzanschlussklemme 5-polig mit Steckzapfen Aluprofil 3NEZ12 und Kontaktöffnungsfunktion
-
-
-
-
-
0,5 - 1,2
-
ø 0.5 - 2.5 mm²
-
max. ø 1,8 mm
-
-
ø 1.5 - 2.5 mm²
-
9 - 10 mm
Flache Netztanschlussklemme 5-polig mit Kontaktöffnungsfunktion
Obere Leiteranschlüsse: 0.5 - 2.5 mm²
Direktes Stecken von eindrähtigen, sowie feindrähtigen Leitern durch Betätigen der Kontaktöffnungsfunktion
Kontaktöffnungsfunktion- auch zum Lösen bereits eingesteckter Leiter
Untere Leiteranschlüsse:
- 0.5 - 2.5 mm² für eindrähtige Leitungsenden
- 1.5 - 2.5 mm² für starre und mehrdrähtige Leitungsenden
Leiterlösefunktion durch Drehen und Ziehen
Abisolierlänge: 9 ±1 mm
Top-Test Öffnungen
Approbationen: ÖVE Reg.

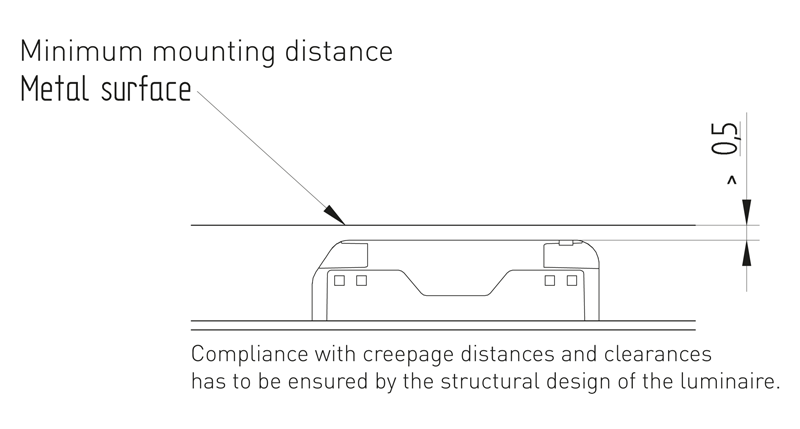

Die Einhaltung der Kriech- und Luftstrecken (z.B. gemäß EN 60598) ist durch die bauliche Ausführung der Leuchte sicherzustellen.

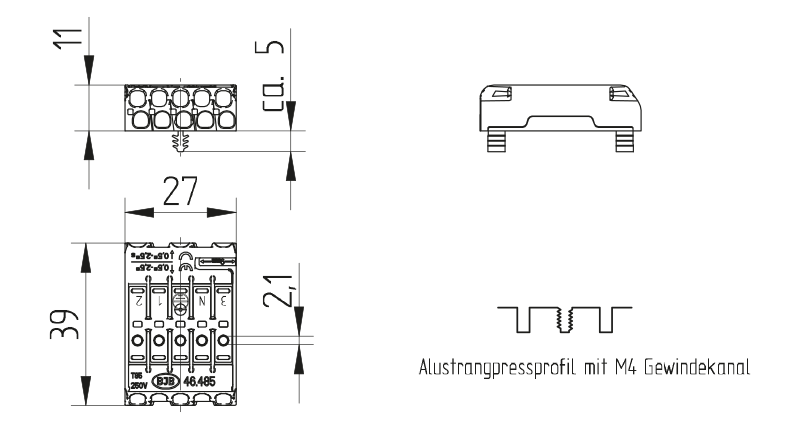

Mittels Steckzapfen für Aluminiumstrangpressprofilen mit M4 Gewindekanal geeignet
| alte Artikelnummer: | 46.485.4111.50 |
|---|---|
| Befestigungsart 1: | Steckzapfen Aluprofil 3NEZ12 zum Einsatz in Aluminiumstrangpressprofilen mit M4 Gewindekanal |
| Beschriftung: | 3 N ⏚ 1 2 |
| Erdkontakt: | ohne Erdungsbügel |
| Gewicht: | 12 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| Kontaktöffnung: | Mit integrierter Taste zur Kontaktöffnung extern |
| Leuchtenwanddicke: | 0,5 - 1,2 |
| Material: | Gehäuse: PA: beige, PC: weiß |
| Polzahl: | 5 |
| Produkttyp: | Flat terminal block 5 pole |
| Serie: | Flache Netzanschlussklemme 5-polig |
| Verpackungsmenge: | 500 |
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 46.485.4111-0 | Genehmigung_liegt_vor-Approval_at_hand6131943 |
-
-
-
-
-
