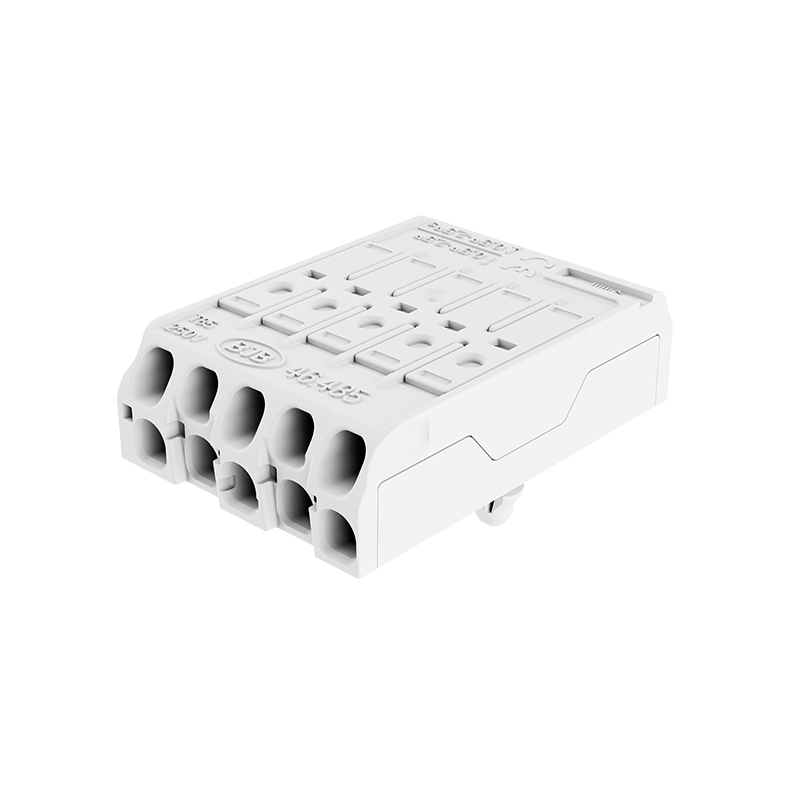

Flache Netzanschlussklemme 5-polig mit Steckzapfen 3NEZ12 und Kontaktöffnungsfunktion

Artikelnummer: 46.485.1111-0

EAN: 4049853

0,5 - 1,2
0,5 - 1,2
ø 0.5 - 2.5 mm²
max. ø 1,8 mm
ø 1.5 - 2.5 mm²
9 - 10 mm

Produktinformationen "Flache Netzanschlussklemme 5-polig mit Steckzapfen 3NEZ12 und Kontaktöffnungsfunktion"

Flache Netztanschlussklemme 5-polig mit Kontaktöffnungsfunktion
Obere Leiteranschlüsse: 0.5 - 2.5 mm²
Direktes Stecken von eindrähtigen, sowie feindrähtigen Leitern durch Betätigen der Kontaktöffnungsfunktion Kontaktöffnungsfunktion- auch zum Lösen bereits eingesteckter Leiter

Untere Leiteranschlüsse:
- 0.5 - 2.5 mm² für eindrähtige Leitungsenden
- 1.5 - 2.5 mm² für starre und mehrdrähtige Leitungsenden
- Leiterlösefunktion durch Drehen und Ziehen

Abisolierlänge: 9 ±1 mm
Top-Test Öffnungen
Approbationen: ÖVE Reg.

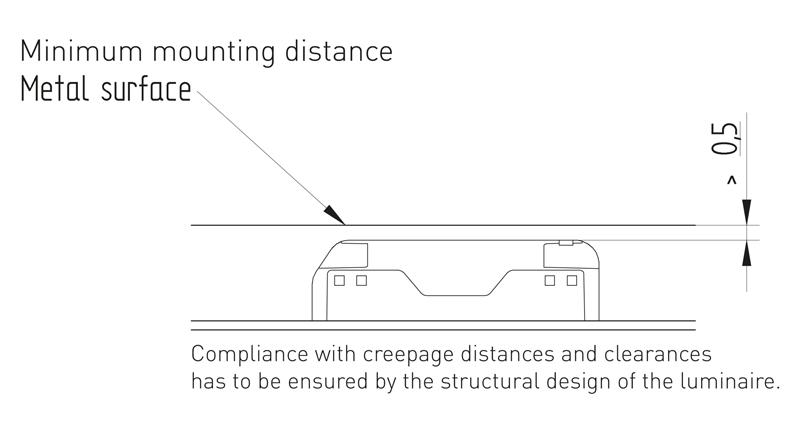

Die Einhaltung der Kriech- und Luftstrecken (z.B. gemäß EN 60598) ist durch die bauliche Ausführung der Leuchte sicherzustellen.

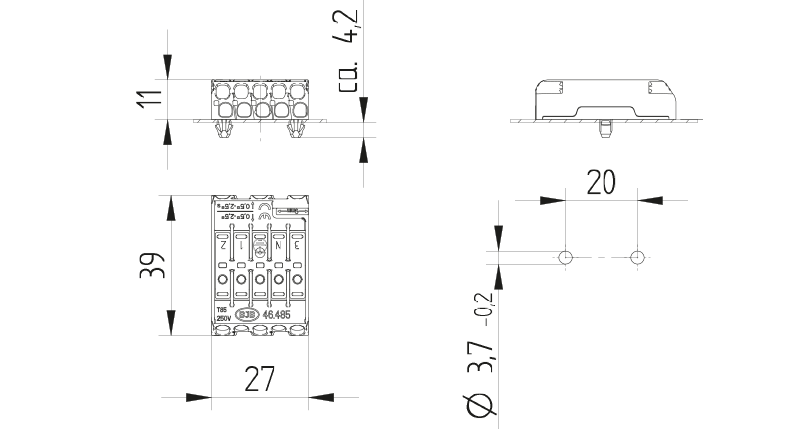

Blechausschnitt ist kompatibel zu Netzanschlussklemme 46.415.1114
Produkt ist identisch zu 46.485.1117, aber mit abweichender Beschriftung 3NEZ12

alte Artikelnummer:	46.485.1111.50
Befestigungsart 1:	Steckbefestigung mit Steckzapfen 3NEZ12
Beschriftung:	3 N ⏚ 1 2
Farbe:	weiß
Gewicht:	12 g
Hinweis Garantiebedingungen:	*Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/
Kontaktöffnung:	Mit integrierter Taste zur Kontaktöffnung extern
Leuchtenwanddicke:	0,5 - 1,2
Material:	Gehäuse: PA: beige, PC: weiß
Polzahl:	5
Produkttyp:	Flat terminal block 5 pole
Serie:	Flache Netzanschlussklemme 5-polig
Verpackungsmenge:	500

Verfügbare Downloads

Verfügbare CAD Downloads

3D-CAD_(STEP,_Parasolid,_IGES,_3D-PDF)022-F0A-03

Prüfzeichen

Artikel-Nr	Status	Beschreibung	Dokument
46.485.1111-0			Genehmigung_liegt_vor-Approval_at_hand6131943
