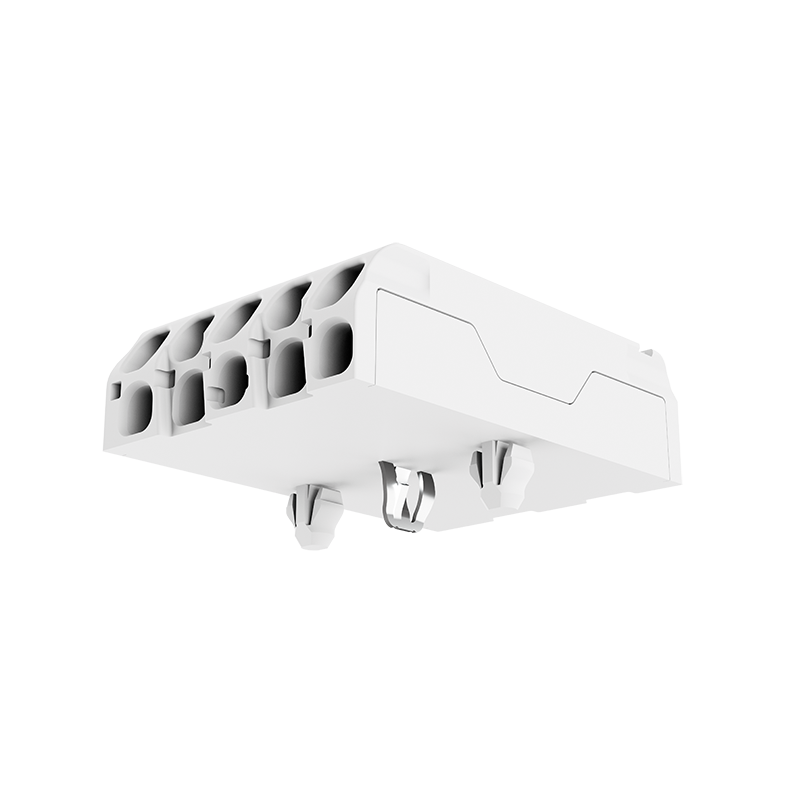

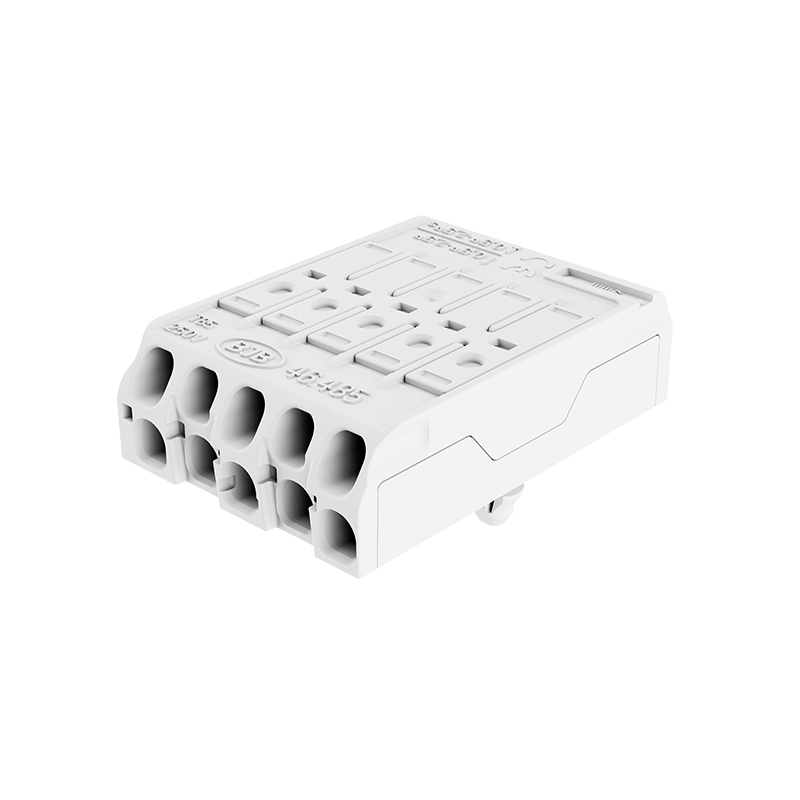

Flache Netzanschlussklemme 5-polig mit REC, Steckzapfen LNEZDA+DA- und Kontaktöffnungsfunktion
Artikelnummer:
46.485.1118-0
EAN:
4049853
-
-
-
-
0,5 - 1,2
-
-
-
-
-
-
max. ø 1,8 mm
Produktinformationen "Flache Netzanschlussklemme 5-polig mit REC, Steckzapfen LNEZDA+DA- und Kontaktöffnungsfunktion"

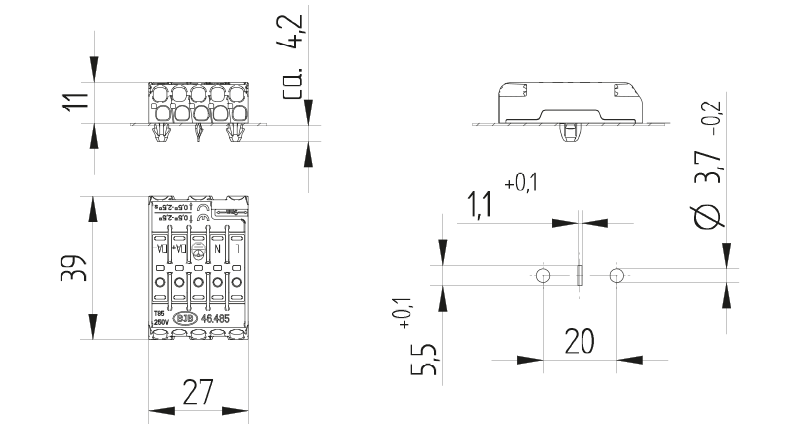

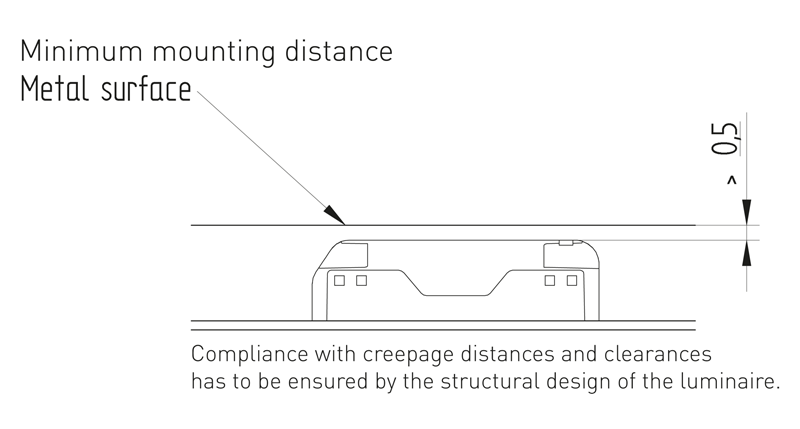

Flache Netztanschlussklemme 5-polig mit Kontaktöffnungsfunktion Obere Leiteranschlüsse: 0.5 - 2.5 mm² für starre und flexible LeitungsendenDirektes Stecken von eindrähtigen, sowie feindrähtigen Leitern durch Betätigen der Kontaktöffnungsfunktion Untere Leiteranschlüsse:- 0.5 - 2.5 mm² für eindrähtige Leitungsenden- 1.5 - 2.5 mm² für starre und mehrdrähtige Leitungsenden- Leiterlösefunktion durch Drehen und Ziehen Abisolierlänge: 9 ±1 mmTop-Test ÖffnungenApprobationen: ÖVE Reg.Die Einhaltung der Kriech- und Luftstrecken (z.B. gemäß EN 60598) ist durch die bauliche Ausführung der Leuchte sicherzustellen.Blechausschnitt ist kompatibel zu Netzanschlussklemme 46.415.1115.50 Produkt ist identisch zu 46.485.1115, aber mit abweichender Beschriftung L N EZ DA+ DA-
| alte Artikelnummer: | 46.485.1118.50 |
|---|---|
| Befestigungsart 1: | Steckzapfen LNEZDA+DA- |
| Beschriftung: | L N ⏚ DA+ DA- |
| Erdkontakt: | Rapid Erd Kontakt |
| Gewicht: | 12 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| Kontaktöffnung: | Mit integrierter Taste zur Kontaktöffnung extern |
| Leuchtenwanddicke: | 0,5 - 1,2 |
| Material: | Gehäuse: PA: beige, PC: weiß |
| Polzahl: | 5 |
| Produkttyp: | Flat terminal block 5 pole |
| Serie: | Flache Netzanschlussklemme 5-polig |
| Verpackungsmenge: | 500 |
Verfügbare Downloads
- BJB_Brochure_Terminal_block_and_Connectors_Update_01_2020_
- BJB_Prospekt_Verbindungsklemmen_und_Steckverbinder_Update_01_2020
- US_General_Information
- Allgemeine_Informationen
- Anwendungsbeispiel_Verbindungsklemmen_46_412-46_415
- Anwendungsbeispiel_Verbindungsklemmen_46_412-46_415
- BJBDE-6451604-v1-BJB_Datasheet_46_485_1118_50_flat_terminal_block_REC__Snap_in_pins_LNEZDA DA-
- BJBDE-6451598-v1-BJB_Datenblatt_46_485_1118_50_flache_Netzanschlussklemme_REC_Steckzapfen_lNEZDA DA-
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 46.485.1118-0 | Genehmigung_liegt_vor-Approval_at_hand6131943 |
-
-
-
-
0,5 - 1,2
-
-
-
-
-
-
max. ø 1,8 mm
