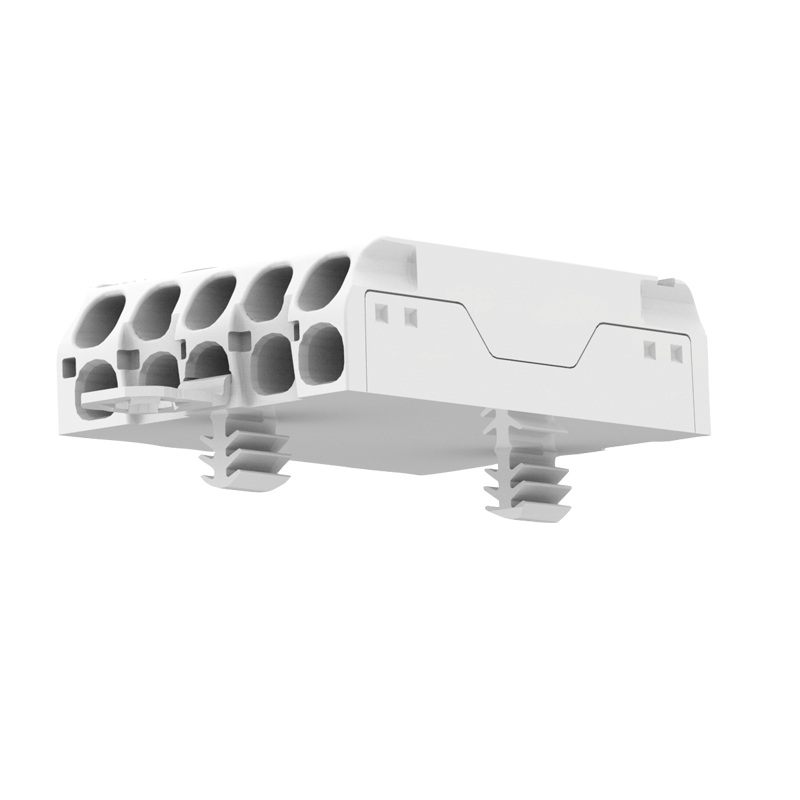

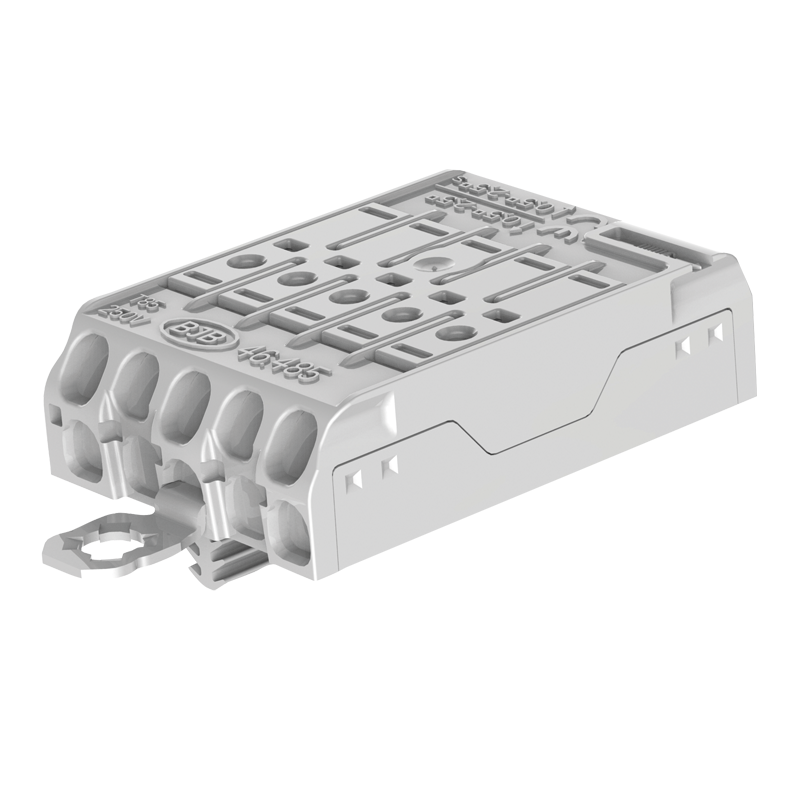

Flache Netzanschlussklemme 5-polig mit Erdungsbügel, Steckzapfen Aluprofil LNEZDA+DA- und Kontaktöffnungsfunktion
-
-
-
-
-
0,5 - 1,2
-
ø 0.5 - 2.5 mm²
-
max. ø 1,8 mm
-
-
ø 1.5 - 2.5 mm²
-
9 - 10 mm
Flache Netztanschlussklemme 5-polig mit Kontaktöffnungsfunktion
Obere Leiteranschlüsse: 0.5 - 2.5 mm²
Direktes Stecken von eindrähtigen, sowie feindrähtigen Leitern durch Betätigen der Kontaktöffnungsfunktion Kontaktöffnungsfunktion- auch zum Lösen bereits eingesteckter Leiter
Untere Leiteranschlüsse:
- 0.5 - 2.5 mm² für eindrähtige Leitungsenden
- 1.5 - 2.5 mm² für starre und mehrdrähtige
Leitungsenden Leiterlösefunktion durch Drehen und Ziehen
Abisolierlänge: 9 ±1 mm
Top-Test Öffnungen Approbationen: ÖVE Reg. Die Einhaltung der Kriech- und Luftstrecken (z.B. gemäß EN 60598) ist durch die bauliche Ausführung der Leuchte sicherzustellen.
alte Artikelnummer: | 46.485.4116.50 |
---|---|
Befestigungsart 1: | Steckzapfen Aluprofil LNEZDA+DA- |
Beschriftung: | L N ⏚DA+ DA- |
Erdkontakt: | Erdungsbügel |
Gewicht: | 12 g |
Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
Kontaktöffnung: | Mit integrierter Taste zur Kontaktöffnung extern |
Leuchtenwanddicke: | 0,5 - 1,2 |
Material: | Gehäuse: PA: beige, PC: weiß |
Polzahl: | 5 |
Produkttyp: | Flat terminal block 5 pole |
Serie: | Flache Netzanschlussklemme 5-polig |
Verpackungsmenge: | 500 |
Verfügbare CAD Downloads
Prüfzeichen
Artikel-Nr | Status | Beschreibung | Dokument |
---|---|---|---|
46.485.4116-0 | Genehmigung_liegt_vor-Approval_at_hand6131943 |
-
-
-
-
-
