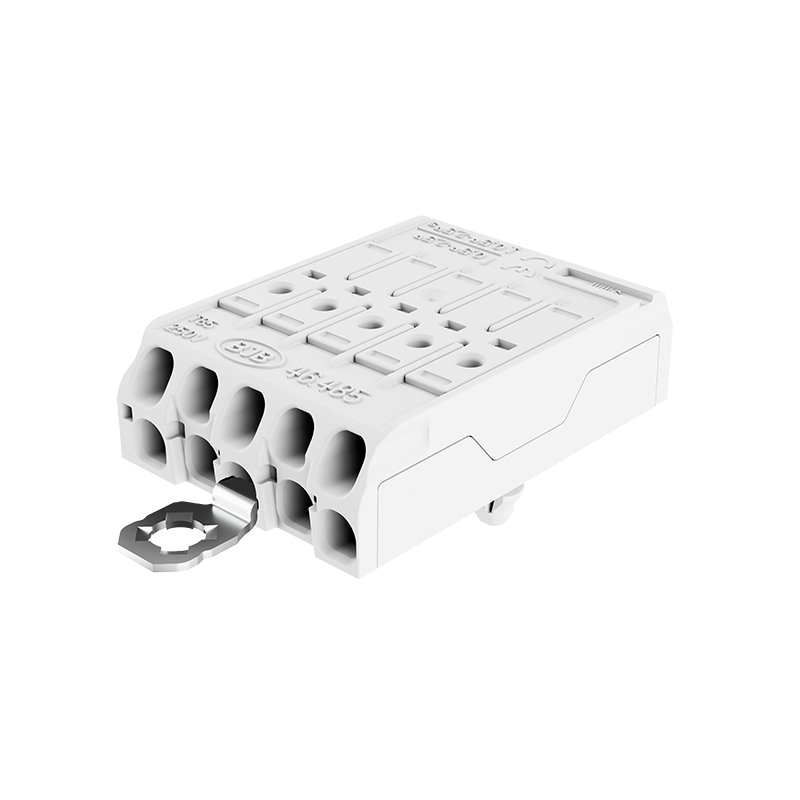

Flache Netzanschlussklemme 5-polig mit Erdungsbügel, Steckzapfen 3NEZ12 und Kontaktöffnungsfunktion

Artikelnummer: 46.485.1114-0

EAN: 4049853

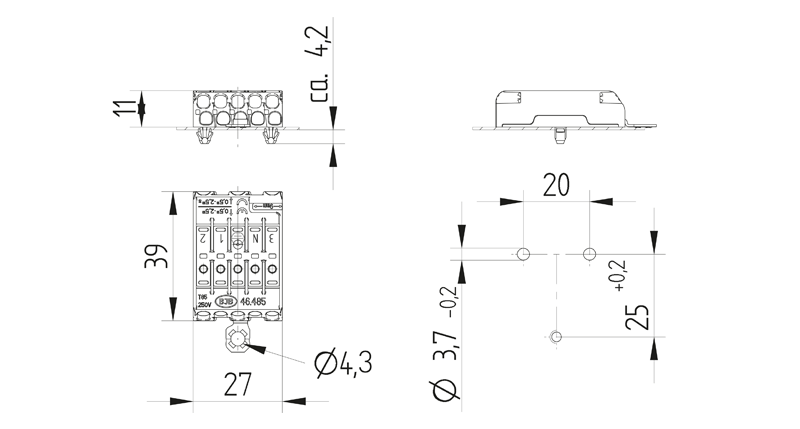

0,5 - 1,2
max. ø 1,8 mm

Produktinformationen "Flache Netzanschlussklemme 5-polig mit Erdungsbügel, Steckzapfen 3NEZ12 und Kontaktöffnungsfunktion"

Flache Netztanschlussklemme 5-polig mit Kontaktöffnungsfunktion Obere Leiteranschlüsse: 0.5 - 2.5 mm² für starre und flexible LeitungsendenDirektes Stecken von eindrähtigen, sowie feindrähtigen Leitern durch Betätigen der Kontaktöffnungsfunktion Untere Leiteranschlüsse:- 0.5 - 2.5 mm² für eindrähtige Leitungsenden- 1.5 - 2.5 mm² für starre und mehrdrähtige Leitungsenden- Leiterlösefunktion durch Drehen und Ziehen Abisolierlänge: 9 ±1 mmTop-Test ÖffnungenApprobationen: ÖVE Reg. Die Einhaltung der Kriech- und Luftstrecken (z.B. gemäß EN 60598) ist durch die bauliche Ausführung der Leuchte sicherzustellen.Blechausschnitt ist kompatibel zu Netzanschlussklemme 46.415.1115.50

alte Artikelnummer:	46.485.1114.50
Befestigungsart 1:	Steckzapfen 3NEZ12
Beschriftung:	3 N ⏚ 1 2
Erdkontakt:	Erdungsbügel
Gewicht:	12 g
Hinweis Garantiebedingungen:	*Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/
Kontaktöffnung:	Mit integrierter Taste zur Kontaktöffnung extern
Leuchtenwanddicke:	0,5 - 1,2
Material:	Gehäuse: PA: beige, PC: weiß
Polzahl:	5
Produkttyp:	Flat terminal block 5 pole
Serie:	Flache Netzanschlussklemme 5-polig
Verpackungsmenge:	500

Verfügbare Downloads

Verfügbare CAD Downloads

3D-CAD_(STEP,_Parasolid,_IGES,_3D-PDF)022-F00-06

Prüfzeichen

Artikel-Nr	Status	Beschreibung	Dokument
46.485.1114-0			Genehmigung_liegt_vor-Approval_at_hand6131943
