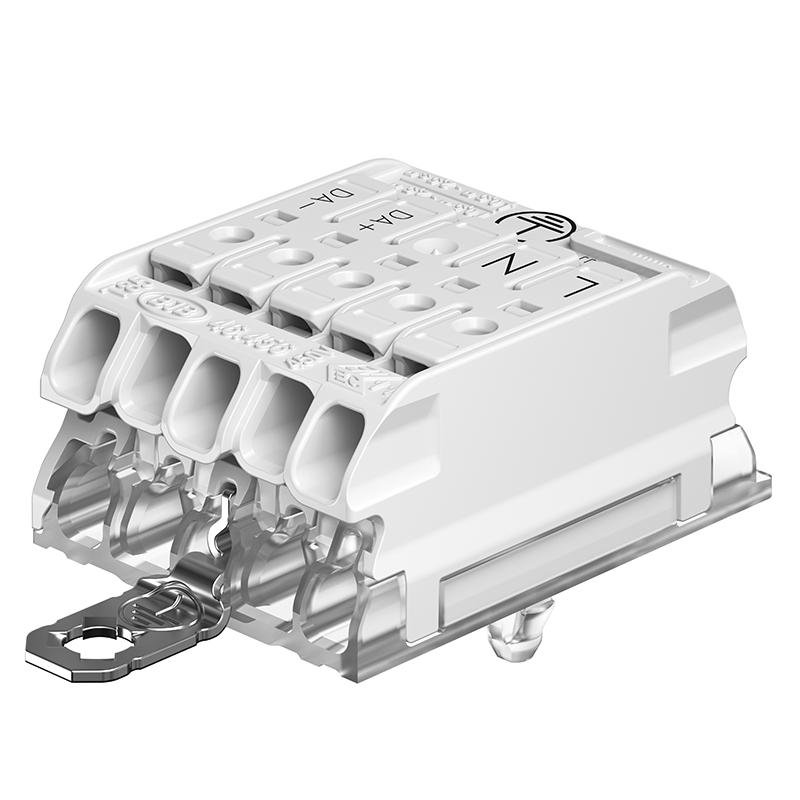

Compact Rast5 Snap-in L-N-ES-D+-DA- EB Verbindungsklemme
Artikelnummer:
46.456.1006-0
EAN:
-
-
-
-
9 - 10 mm
-
ø 0.5 - 2.5 mm²
-
ø 0.5 - 2.5 mm²
-
ø 1.5 - 2.5 mm²
-
-
-
Produktinformationen "Compact Rast5 Snap-in L-N-ES-D+-DA- EB Verbindungsklemme"
Neue Familie von RAST5-Verbindungsklemme mit 16 mm Höhe, eine perfekte Passform für alle Standard-EVGs Drahtlösefunktion auf beiden Seiten für den Anschluss von oben Einfache Bedienung durch Steckkontakt Anschluss von flexiblen Leitern oben möglich Mehrere Erdungsmöglichkeiten: Erdungsbügel, Schnellerdungskontakt (REK) und Erdungszeichen Verschiedene mechanische Befestigungsmethoden: Rastzapfen, Stift für Aluminiumprofile und Schraubbefestigung Verschiedene Standardmarkierungen verfügbar, weitere auf Anfrage
| Anschluss: | Steckkontakt |
|---|---|
| Ausführung: | Beschriftung 3L N ⏚ DA+ DA- und Erdungsbügel |
| Befestigungsart 1: | Steckbefestigung mit Steckzapfen |
| Beschriftung: | L N ⏚ DA+ DA- |
| Betriebsspannung: | 450V |
| Betriebsstrom: | 24A |
| Betriebstemperatur: | -40 °C bis 85 °C (bei maximalem Prüfstrom von 24 A) |

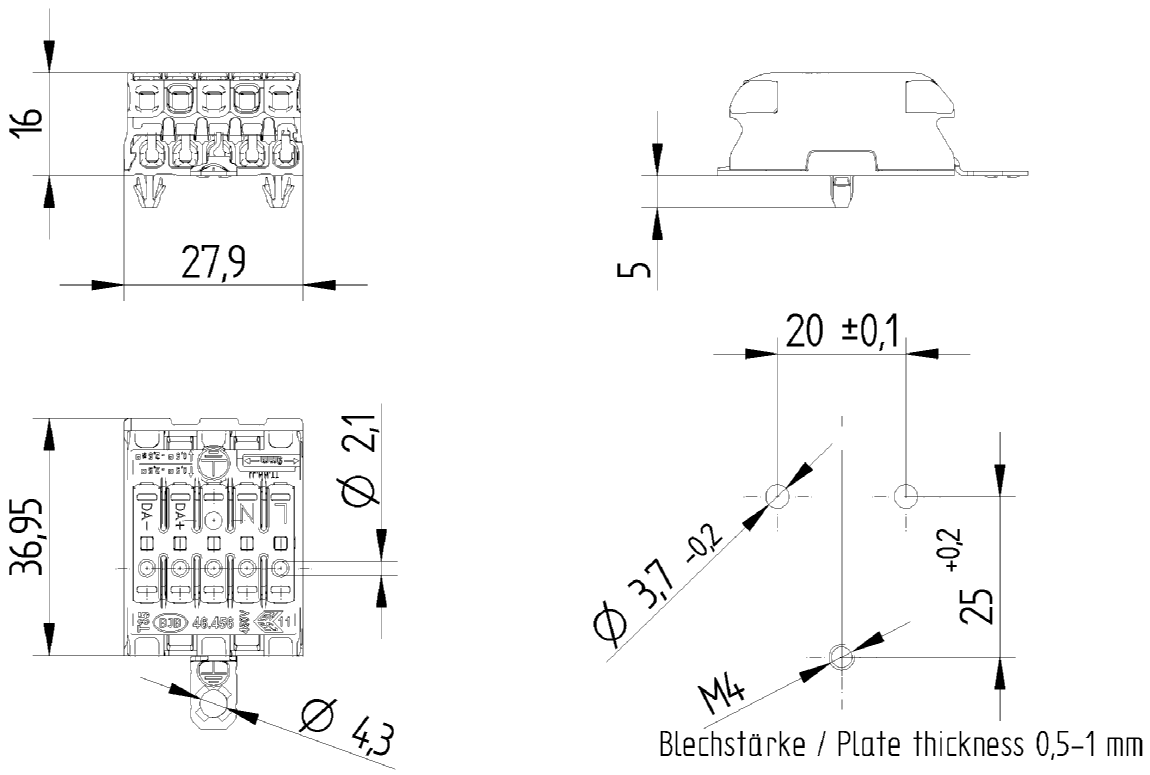

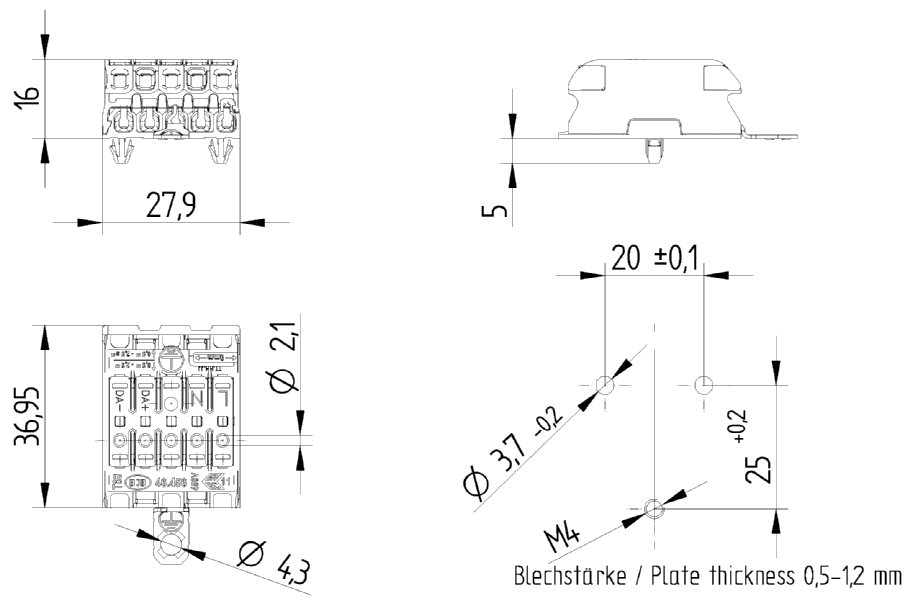

| Breite: | 27,9 mm |
| Erdkontakt: | Erdungsbügel |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| Höhe: | 16 mm |
| Kontaktöffnung: | Oberer Anschluss: Leiter lösbar per Schraubenzieher, Drücker und lösbar - Unterer Anschluss: Leiter lösbar per Lösestift, Drehen und Ziehen |
| Leiterquerschnitt: | 0.5 - 2.5 mm² |
| Leitungslänge: | Abisolierlänge 9 - 10 mm |
| Länge: | 37 mm |
| Material: | Gehäuse: PC weiß und klarKontakte: Cu |
| Polzahl: | 5 |
| Produkttyp: | Compact Rast 5 terminal block |
| Prüfzeichen: | ENEC11 Zertifikat Lizenz Nr. 19415-003 |
| Prüfzeichen Status: | aktiv |
| Serie: | Compact Rast5 Verbindungsklemmen |
| Sonstiges: | Prüföffnung Ø 2,1 |
| T-Kennzeichnung: | T85 (IEC) / UL T105 (UL) |
| UL: | ja |
| Verdrahtung: | Steckkontakt |
| Verpackungsmenge: | 400 |
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 46.456.1006-0 | ENEC_Zeichen-ENEC_Approval7066641 | ||
| 46.456.1006-0 | cURus,_gültig_für_USA_und_Kanada-cURus_(USA_and_Kanada)7072587 |
-
-
-
