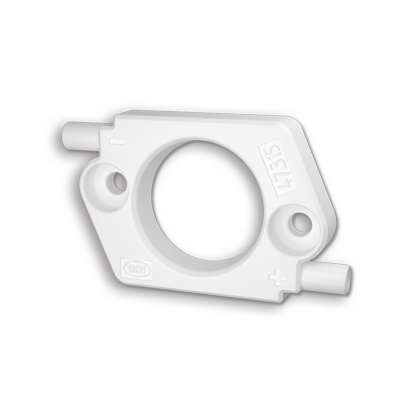

COB Connector Spec for diverse COBs
Artikelnummer:
47.315.4009-0
EAN:
-
-
-
0,25 - 0,5 mm²
-
0,5 mm²
-
Produktinformationen "COB Connector Spec for diverse COBs"
Schraubbefestigung: für Schrauben M3 mit Sicherungsscheiben
Max. Drehmoment für Schraubbefestigung 0,5 Nm*
Abisolierlänge: 6+1 mm
Bitte beachten Sie die Polung der LED
Bitte beachten Sie die Spezifikationen des LED-Herstellers
VDE-Reg. Nr. D971
*Das max. Drehmomente des COB-Herstellers ist zu beachten
Max. Drehmoment für Schraubbefestigung 0,5 Nm*
Abisolierlänge: 6+1 mm
Bitte beachten Sie die Polung der LED
Bitte beachten Sie die Spezifikationen des LED-Herstellers
VDE-Reg. Nr. D971
*Das max. Drehmomente des COB-Herstellers ist zu beachten
| alte Artikelnummer: | 47.315.4009.50 |
|---|---|
| Befestigungsart 1: | Schraubbefestigung |
| Betriebstemperatur: | max. 110°C |
| Geeignet für: | CL-L030, L032, 091 und CL-U034, HM16/HM30, PACB 032, ZC12, ZC18, G17, LES17, DMC 114/125/128 |
| Gewicht: | 3 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| LED?: | für den Einsatz von COBs |
| Leiterquerschnitt: | 0.5 mm² |
| Material: | Gehäuse: PBTKontakte: CuSn |
| Produkttyp: | Connectors für special COB's |
| Prüfzeichen: | VDE GUTACHTEN MIT FERTIGUNGSÜBERWACHUNG EN 60838-1 |
| Rating: | 3A / 150 VDC |
| Serie: | Anschlusselemente für Spezial COBs - 47.315-318 |
| UL: | ja |
| Ursprungsland: | DE |
| Verpackungsart: | Tablett |
| Verpackungsmenge: | 280 |
| Vorzentrierung für COB: | Nein |
| cURus file no.: | E-345385 |
Verfügbare Downloads
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 47.315.4009-0 | Genehmigung_liegt_vor-Approval_at_hand5665445 | ||
| 47.315.4009-0 | ÜG_Überwachungsgutachten-Certificate_of_Conformity3848859 | ||
| 47.315.4009-0 | cURus,_gültig_für_USA_und_Kanada-cURus_(USA_and_Kanada)3437952 |
Geeignet für die nachfolgenden LED-Typen
| LED Hersteller | LED Bezeichnung | Weitere Informationen |
|---|---|---|
| Citizen | CL-L030 | ce.citizen.co.jp |
| Citizen | CL-L032 | ce.citizen.co.jp |
| Citizen | CL-L091 | ce.citizen.co.jp |
| Citizen | CL-U034 | ce.citizen.co.jp |
| Edison | HM16 | www.edison-opto.com |
| Edison | HM30 | www.edison-opto.com |
| Prolight Opto | PACB 032 | www.prolightopto.com |
| Samsung | LES17 | www.samsung.com/led |
| Seoul Semiconductor | ZC12 | www.seoulsemicon.com |
| Seoul Semiconductor | ZC18 / SDWx3F1C | www.seoulsemicon.com |
| Sunpu | G17 | www.sunpu-opto.com |
| Vossloh-Schwabe | DMC114 | www.vossloh-schwabe.com |
| Vossloh-Schwabe | DMC125 | www.vossloh-schwabe.com |
| Vossloh-Schwabe | DMC128 | www.vossloh-schwabe.com |
-
-
