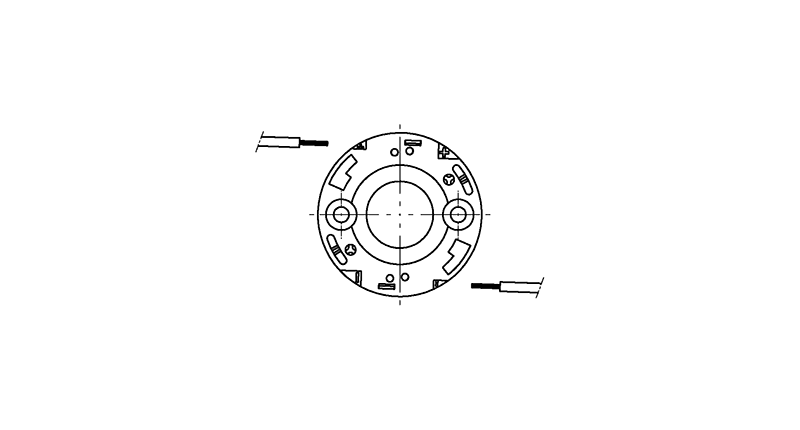

COB Connector Slim Ø35 LED array 16x19
Artikelnummer:
47.360.1110-0
EAN:
-
-
-
-
0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm
-
0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm
-
8.0 + 1 mm
Produktinformationen "COB Connector Slim Ø35 LED array 16x19"
Mit integriertem COB-Halter und Schnittstelle für Reflektoren 47.935 und 35.835Einfaches Handling durch Vorzentrierung der COBSchraubbefestigung: für Schrauben M3 mit SicherungsscheibeMax. Drehmoment für Schraubbefestigung 0,5 Nm*Abisolierlänge: 8+1 mmBitte beachten Sie die Polung der LEDBitte beachten Sie die Spezifikationen des LED- HerstellersBei der Reihenschaltung von LED-Modulen müssen die Kriech- und Luftstrecken der einzelnen Module für die Gesamtspannung der Reihenschaltung ausgelegt sein*Das max. Drehmoment des COB-Herstellers ist zu beachten
| alte Artikelnummer: | 47.360.1110.50 |
|---|---|
| 1drähtige Leitungen: | 0.35 - 0.5 mm², AWG 22 - 20 |
| Befestigungsart 1: | Schraubbefestigung |
| Befestigungsart 2: | P2F-Befestigung mit 28.902.-102 |
| Befestigungsart 3: | Tipp zum Befestigen per Schrauben: Die Schraubkammer der 47.360-Serie hat eine Höhe von 1,9 mm. Der Schraubkopf darf nicht höher sein, da ansonsten der Reflektor nur schlecht oder gar nicht passt. |
| Betriebstemperatur: | max. 110°C |

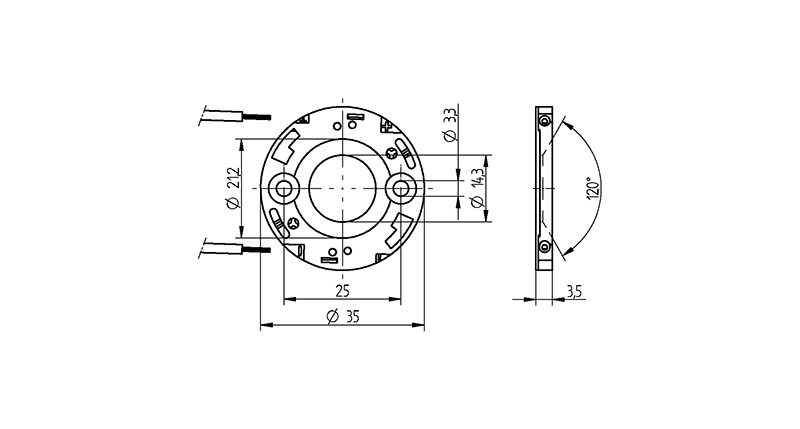

| Durchmesser: | Ø 35 mm |
| Gewicht: | 2,4 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| LED?: | für den Einsatz von COBs |
| LED Array: | 16 x 19 mm |
| Leiterquerschnitt: | Solid wires: 0.35 - 0.5 mm², AWG 22 - 20 / Stranded, tinned wires: 0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm |
| Material: | Gehäuse: PBTKontakte: CuSn |
| Produkttyp: | Slim Spotlight Connectors and Accessories |
| Prüfzeichen: | VDE GUTACHTEN MIT FERTIGUNGSÜBERWACHUNG EN 60838-1 |
| Rating: | 3A / 150 VDC |
| Serie: | COB Slim Anschlusselemente - 47.360 |
| UL: | ja |
| Verpackungsmenge: | 945 |
| Verzinnte Leitungen: | 0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm |
| Vorfixierung: | Klemmlasche |
| Vorzentrierung für COB: | Ja |
Verfügbare Downloads
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 47.360.1110-0 | ÜG_Überwachungsgutachten_--Certificate_of_Conformity_-5663881 | ||
| 47.360.1110-0 | cURus_(USA_and_Kanada)--3437952 |
Geeignet für die nachfolgenden LED-Typen
| LED Hersteller | LED Bezeichnung | Weitere Informationen |
|---|---|---|
| LUMILEDS | LUXEON CoB 1202 | www.lumileds.com |
| LUMILEDS | LUXEON CoB 1203 | www.lumileds.com |
| LUMILEDS | LUXEON CoB 1204HD | www.lumileds.com |
| LUMILEDS | LUXEON CoB 1205HD | www.lumileds.com |
| LUMILEDS | Luxeon 1203 | www.lumileds.com |
| LUMILEDS | Luxeon 1205HD | www.lumileds.com |
| Nichia | NFCLL036B-V1 | www.nichia.co.jp |
| Nichia | NFCWL036B-V3 | www.nichia.co.jp |
| Nichia | NFCWL048B-V3 | www.nichia.co.jp |
| Nichia | NFCWL060B-V3 | www.nichia.co.jp |
| Nichia | NFCWL072B-V3 | www.nichia.co.jp |
| Nichia | NVCWL024Z-V1 | www.nichia.co.jp |
| Nichia | NVEWL016Z-V1 | www.nichia.co.jp |
| Philips | Fortimo SLM L09 CoB | www.lighting.philips.co.uk/oem-emea |
-
-
-
0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm
-
0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm
-
8.0 + 1 mm
