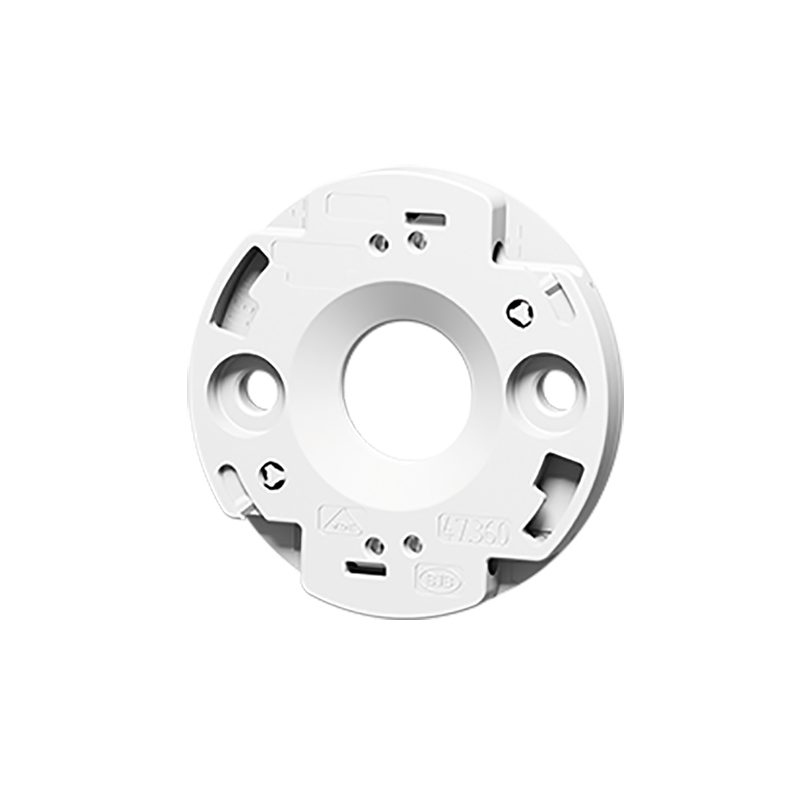

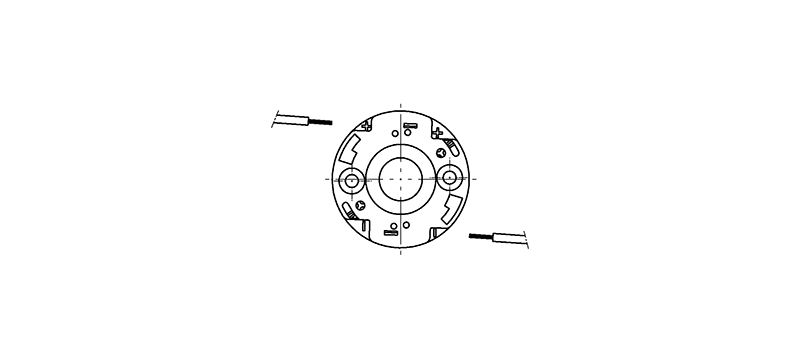

COB Connector Slim Ø35 LED array 15.85 x 15.85
Artikelnummer:
47.360.1030-0
EAN:
4049853
-
-
-
0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm
-
0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm
-
8.0 + 1 mm
Produktinformationen "COB Connector Slim Ø35 LED array 15.85 x 15.85"

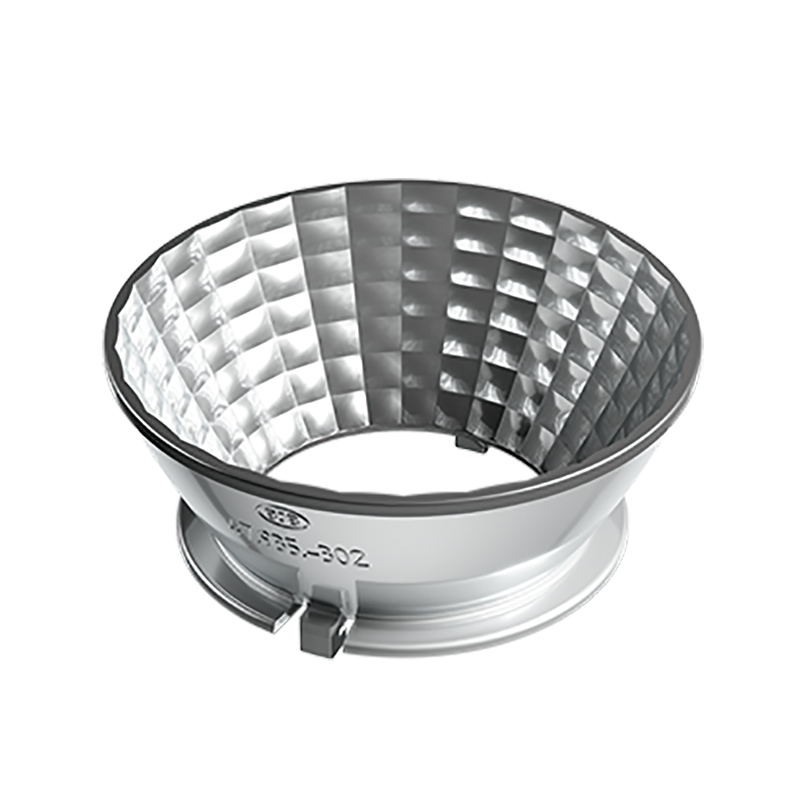

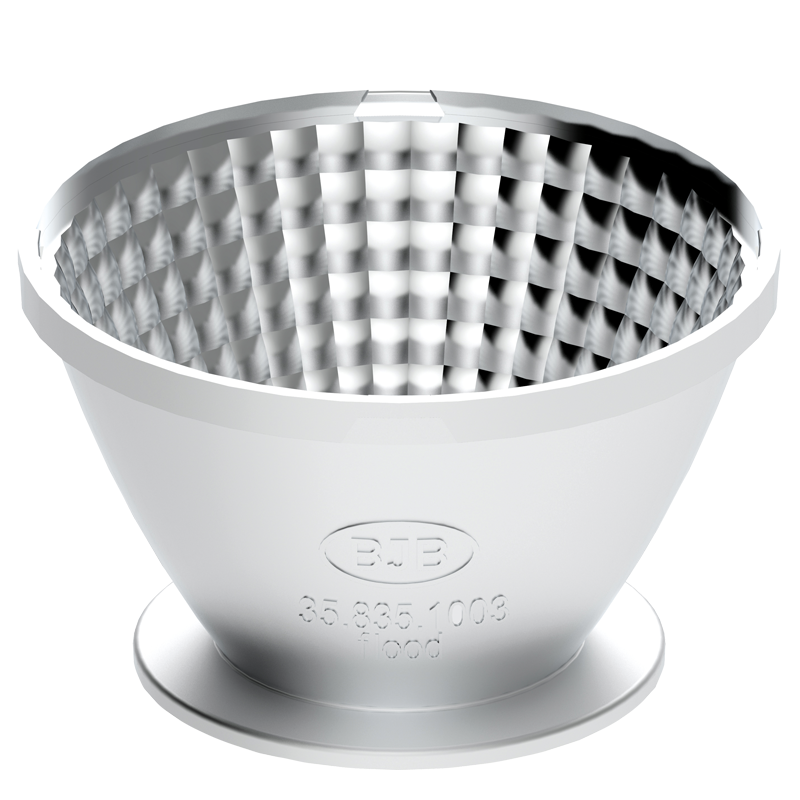

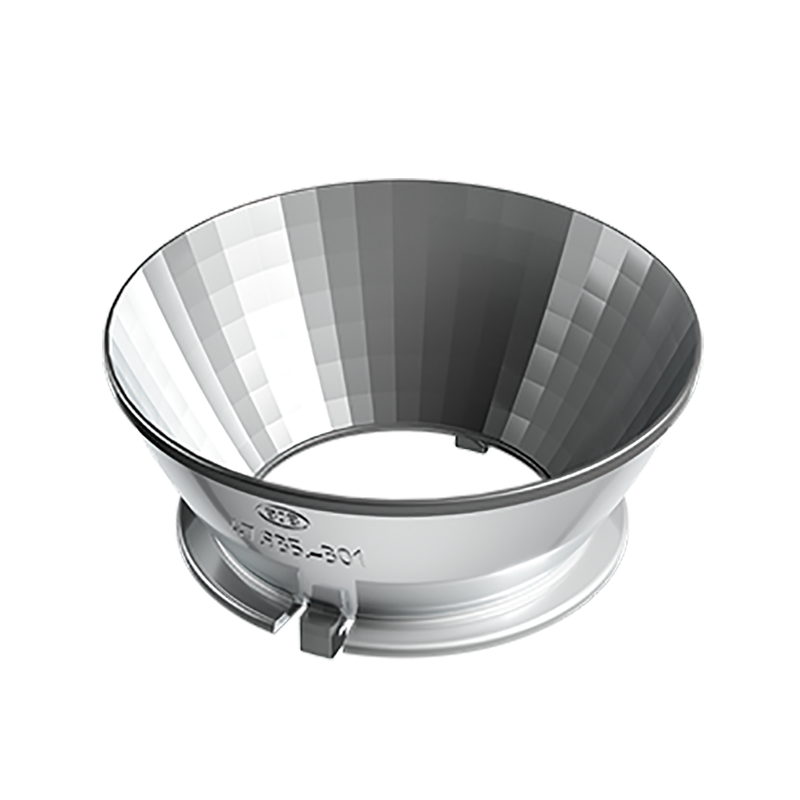

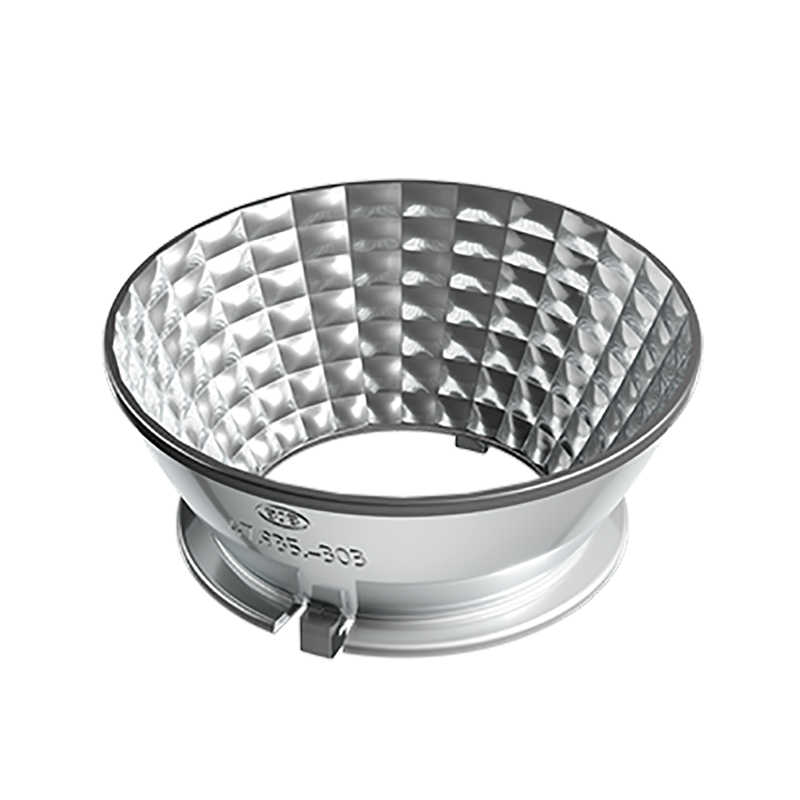

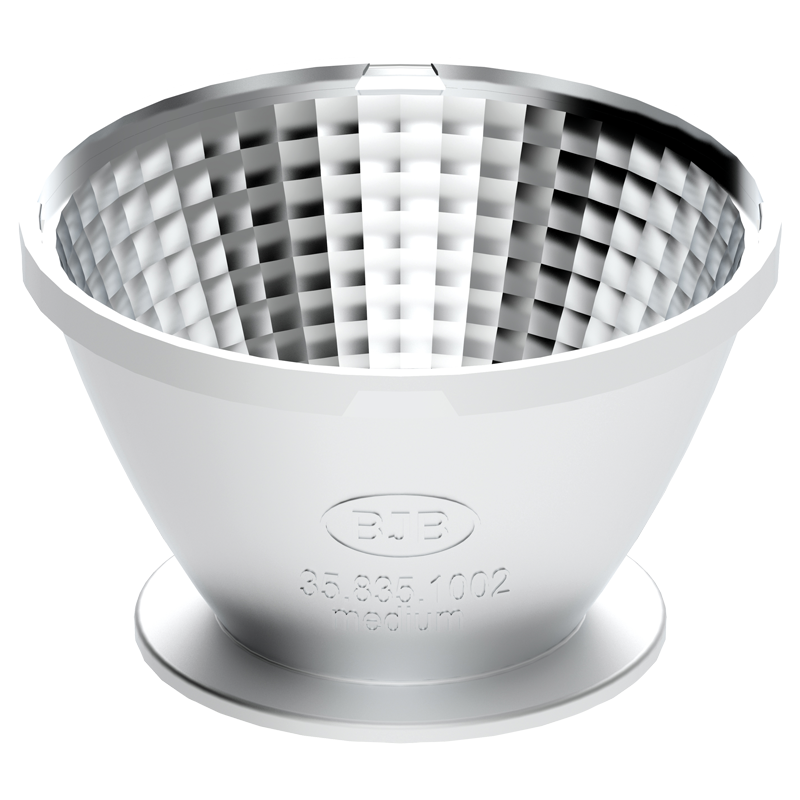

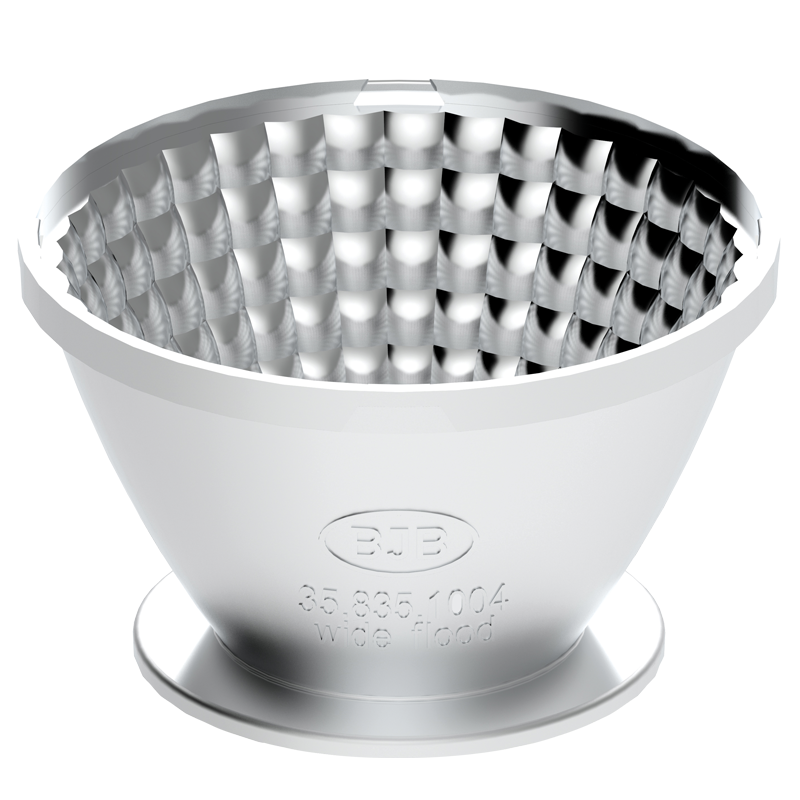

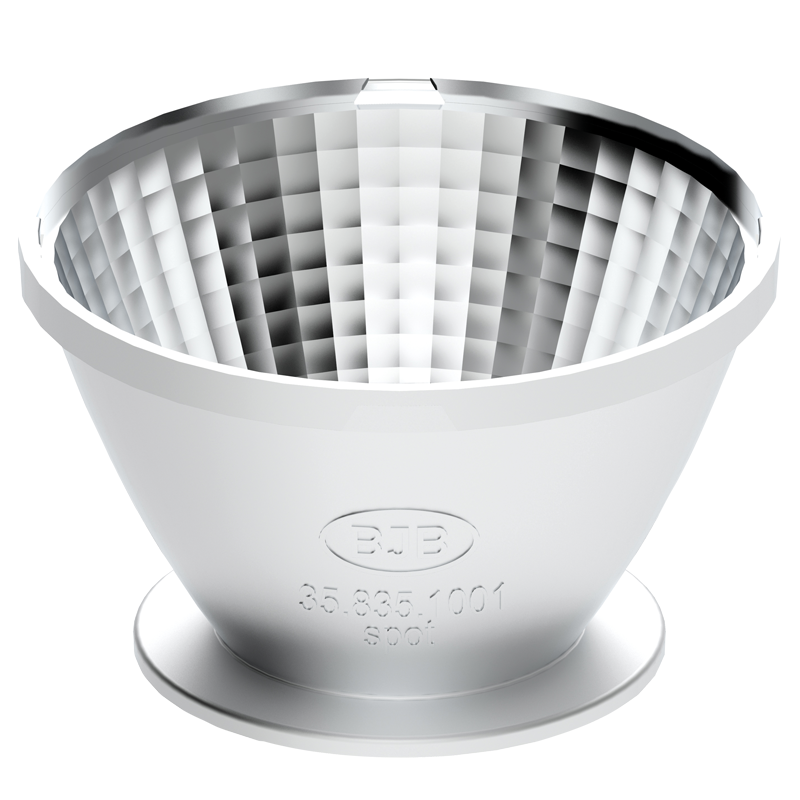

Mit integriertem COB-Halter und Schnittstelle für Reflektoren 47.935 und 35.835
Einfaches Handling durch Vorzentrierung der COB
Schraubbefestigung: für Schrauben M3 mit Sicherungsscheibe
Max. Drehmoment für Schraubbefestigung 0,5 Nm*
Abisolierlänge: 8+1 mm
Bitte beachten Sie die Polung der LED
Bitte beachten Sie die Spezifikationen des LED- Herstellers
Bei der Reihenschaltung von LED-Modulen müssen die Kriech- und Luftstrecken der einzelnen Module für die Gesamtspannung der Reihenschaltung ausgelegt sein
*Das max. Drehmoment des COB-Herstellers ist zu beachten
Einfaches Handling durch Vorzentrierung der COB
Schraubbefestigung: für Schrauben M3 mit Sicherungsscheibe
Max. Drehmoment für Schraubbefestigung 0,5 Nm*
Abisolierlänge: 8+1 mm
Bitte beachten Sie die Polung der LED
Bitte beachten Sie die Spezifikationen des LED- Herstellers
Bei der Reihenschaltung von LED-Modulen müssen die Kriech- und Luftstrecken der einzelnen Module für die Gesamtspannung der Reihenschaltung ausgelegt sein
*Das max. Drehmoment des COB-Herstellers ist zu beachten
| alte Artikelnummer: | 47.360.1030.50 |
|---|---|
| 1drähtige Leitungen: | 0.35 - 0.5 mm², AWG 22 - 20 |
| Befestigungsart 1: | Schraubbefestigung |
| Befestigungsart 2: | P2F-Befestigung mit 28.902.-102 |
| Befestigungsart 3: | Tipp zum Befestigen per Schrauben: Die Schraubkammer der 47.360-Serie hat eine Höhe von 1,9 mm. Der Schraubkopf darf nicht höher sein, da ansonsten der Reflektor nur schlecht oder gar nicht passt. |
| Betriebstemperatur: | max. 110°C |

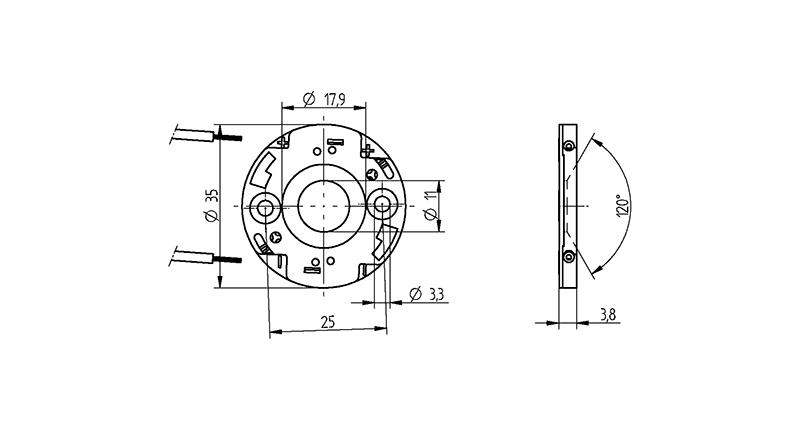

| Durchmesser: | Ø 35 mm |
| Gewicht: | 2,9 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| LED?: | für den Einsatz von COBs |
| LED Array: | 15.85 x 15.85 mm |
| Leiterquerschnitt: | Solid wires: 0.35 - 0.5 mm², AWG 22 - 20 / Stranded, tinned wires: 0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm |
| Material: | Gehäuse: PBTKontakte: CuSn |
| Produkttyp: | Slim Spotlight Connectors and Accessories |
| Rating: | 3A / 150 VDC |
| Serie: | COB Slim Anschlusselemente - 47.360 |
| Verpackungsmenge: | 840 |
| Verzinnte Leitungen: | 0.35 - 0.5 mm², AWG 22 - 20 / max. 1.05 mm |
| Vorzentrierung für COB: | Ja |
Verfügbare Downloads
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 47.360.1030-0 | cURus,_gültig_für_USA_und_Kanada-cURus_(USA_and_Kanada)3437952 | ||
| 47.360.1030-0 | ÜG_Überwachungsgutachten-Certificate_of_Conformity5663881 |
Geeignet für die nachfolgenden LED-Typen
| LED Hersteller | LED Bezeichnung | Weitere Informationen |
|---|---|---|
| Cree | CXA1507 | cree-led.com |
| Cree | CXA1507 (18V) | cree-led.com |
| Cree | CXA1507 (37V) | cree-led.com |
| Cree | CXA1510 (18V) | cree-led.com |
| Cree | CXA1510 (37V) | cree-led.com |
| Cree | CXA1512 | cree-led.com |
| Cree | CXA1512 (18V) | cree-led.com |
| Cree | CXA1512 (37V) | cree-led.com |
| Cree | CXB1507 | cree-led.com |
| Cree | CXB1507 (18V) | cree-led.com |
| Cree | CXB1507 (36V) | cree-led.com |
| Cree | CXB1512 | cree-led.com |
| Cree | CXB1512 (18V) | cree-led.com |
| Cree | CXB1512 (36V) | cree-led.com |
-
-
-
