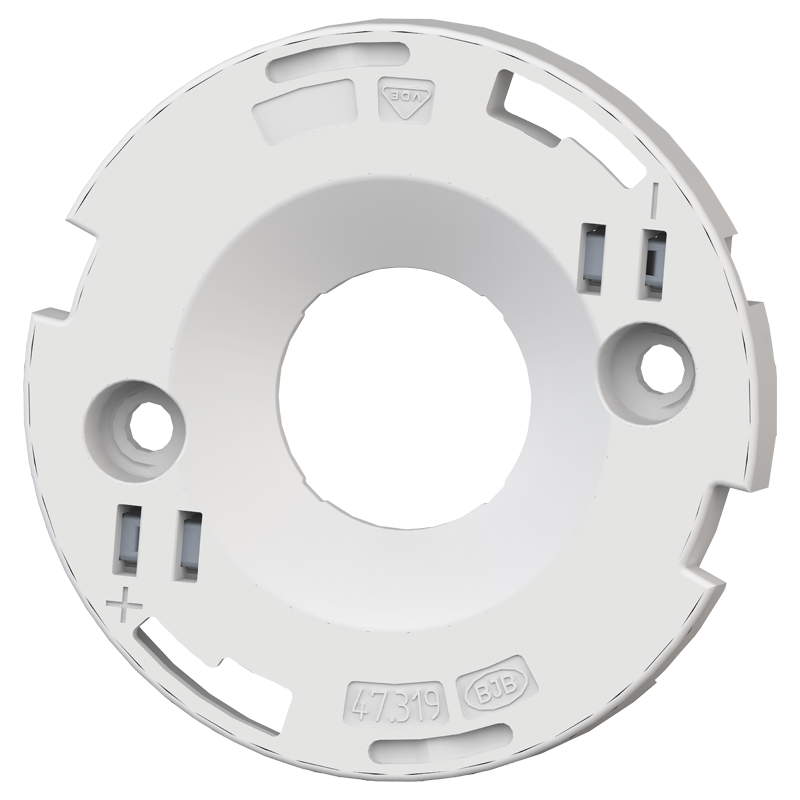

COB Connector Ø50 LED array 24 x 19
Artikelnummer:
47.319.2394-0
EAN:
-
-
-
0,25 - 0,5 mm²
-
0,5 mm²
-
Produktinformationen "COB Connector Ø50 LED array 24 x 19"
Spotlight-Anschlusselement für COB-LEDs. Geeignet für die nachfolgenden COB-Typen Hersteller: Nichia COB-Typ: NFCLJ108B-V1M7 • Integrierte Reflektorschnittstelle • Einfaches Handling durch Vorfixierung der COB durch Befestigungsarme • Schraubbefestigung: für Schrauben M3 mit Sicherungsscheibe • Max. Drehmoment für Schraubbefestigung 0,5 Nm • Abisolierlänge: 7-1 mm • Bitte beachten Sie die Polung der LED • Bitte beachten Sie die Spezifikationen des LED- Herstellers • Bei der Reihenschaltung von COB-Modulen müssen die Kriech- und Luftstrecken der einzelnen Module für die Gesamtspannung der Reihenschaltung ausgelegt sein • VDE-Reg. Nr. E289 • cURus: Für limitierte Anwendungen
| alte Artikelnummer: | 47.319.2394.50 |
|---|---|
| Befestigungsart: | Schraubbefestigung |
| Befestigungsart 2: | P2F-Befestigung mit 28.902.-102 |
| Betriebstemperatur: | max. 130°C |

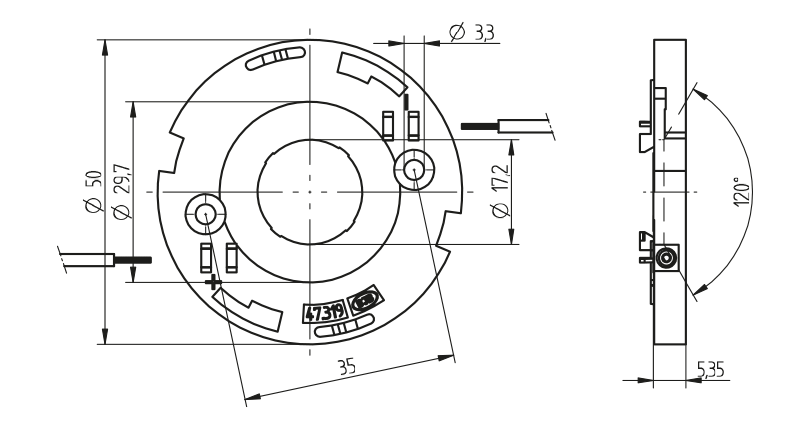

| Durchmesser: | Ø 50 mm |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| LED?: | für den Einsatz von COBs |
| LED Array: | 24 x 19 mm |
| Leiterquerschnitt: | 0.5 mm² |
| Material: | Gehäuse: PBTKontakte: CuSn |
| Produkttyp: | Spotlight Connectors and Accessories |
| Prüfzeichen: | VDE GUTACHTEN MIT FERTIGUNGSÜBERWACHUNG EN 60838-1 |
| Rating: | 3A / 60 VDC |
| Serie: | COB Anschlusselemente - 47.319 |
| UL: | nein |
| Verpackungsmenge: | 420 |
| cURus file no.: | E-345385 |
Verfügbare Downloads
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 47.319.2394-0 | EAC_Genehmigung_liegt_vor_--EAC_approval_at_hand_-5665445 | ||
| 47.319.2394-0 | ÜG_Überwachungsgutachten_--Certificate_of_Conformity_-5852779 |
Geeignet für die nachfolgenden LED-Typen
| LED Hersteller | LED Bezeichnung | Weitere Informationen |
|---|---|---|
| Nichia | NFCLJ108B-V1M7 | www.nichia.co.jp |
-
-
