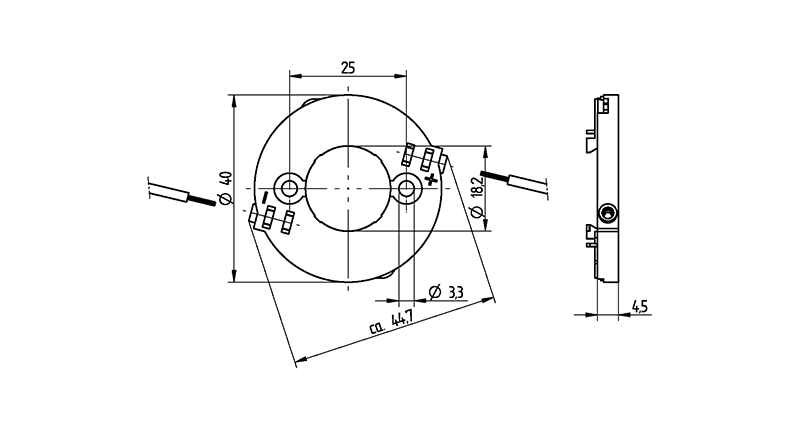

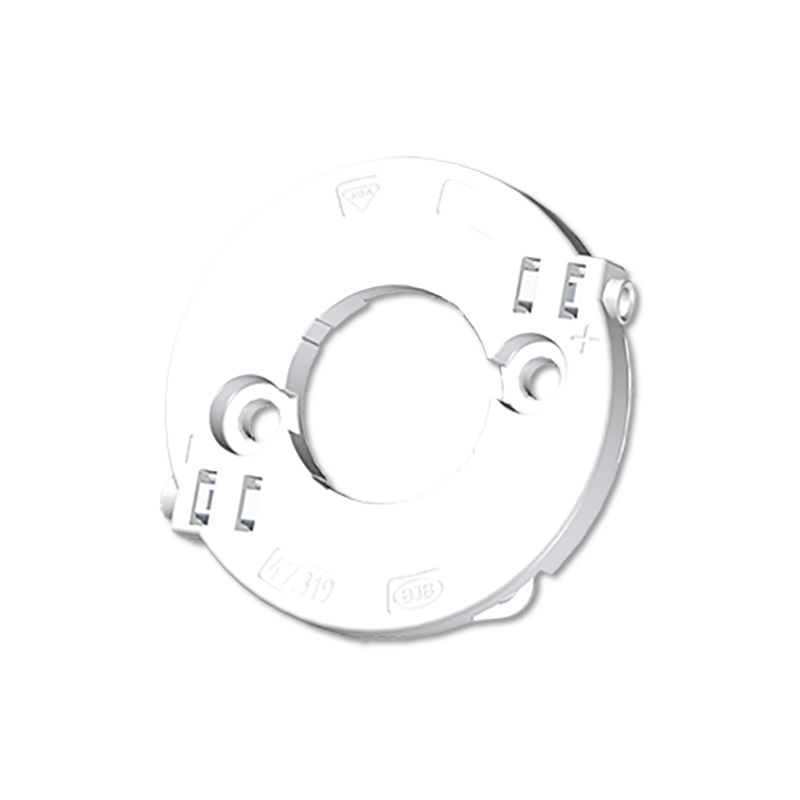

COB Connector Ø40 LED array 20 x 24
Artikelnummer:
47.319.6335-0
EAN:
-
-
-
0,75 mm²
-
0,75 mm²
-
Produktinformationen "COB Connector Ø40 LED array 20 x 24"
Mit integrierter ReflektorbefestigungSchraubbefestigung: für Schrauben M3 mit SicherungsscheibenMax. Drehmoment für Schraubbefestigung 0,5 Nm* Abisolierlänge: 7-1 mm Bitte beachten Sie die Polung der LED Bitte beachten Sie die Spezifikationen des LED-Herstellers VDE-Reg. Nr. E289*Das max. Drehmoment des COB-Herstellers ist zu beachten
| alte Artikelnummer: | 47.319.6335.50 |
|---|---|
| Befestigungsart 1: | Schraubbefestigung |
| Befestigungsart 2: | P2F-Befestigung mit 28.902.-102 |
| Betriebstemperatur: | max. 130°C |
| Durchmesser: | Ø 40 mm |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| LED?: | für den Einsatz von COBs |
| LED Array: | 20 x 24 mm |
| Leiterquerschnitt: | 0.75 mm² |
| Material: | Gehäuse: PBTKontakte: CuSn |
| Produkttyp: | Spotlight Connectors and Accessories |
| Prüfzeichen: | VDE GUTACHTEN MIT FERTIGUNGSÜBERWACHUNG EN 60838-1 |
| Rating: | 3A / 150 VDC |

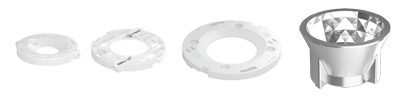

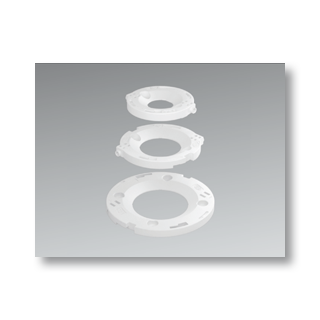

| Serie: | COB Anschlusselemente - 47.319 |
| UL: | nein |
| Verpackungsmenge: | 420 |
| Vorfixierung: | Platinenhalter |
| Vorzentrierung für COB: | Ja |
| cURus file no.: | E-345385 |
Verfügbare Downloads
Verfügbare CAD Downloads
Prüfzeichen
| Artikel-Nr | Status | Beschreibung | Dokument |
|---|---|---|---|
| 47.319.6335-0 | Genehmigung_liegt_vor-Approval_at_hand5665445 | ||
| 47.319.6335-0 | ÜG_Überwachungsgutachten-Certificate_of_Conformity5852779 |
Geeignet für die nachfolgenden LED-Typen
| LED Hersteller | LED Bezeichnung | Weitere Informationen |
|---|---|---|
| Everlight | Ju2024 | www.everlight.com |
| LUMILEDS | Luxeon 1204 | www.lumileds.com |
| LUMILEDS | Luxeon 1205 | www.lumileds.com |
| LUMILEDS | Luxeon 1208 | www.lumileds.com |
| Philips | Fortimo LED SLM 1205 | www.lighting.philips.co.uk/oem-emea |
| Philips | Fortimo LED SLM 1208 | www.lighting.philips.co.uk/oem-emea |
| Sharp | Mega Zenigata | www.sharpsde.com |
-
-
