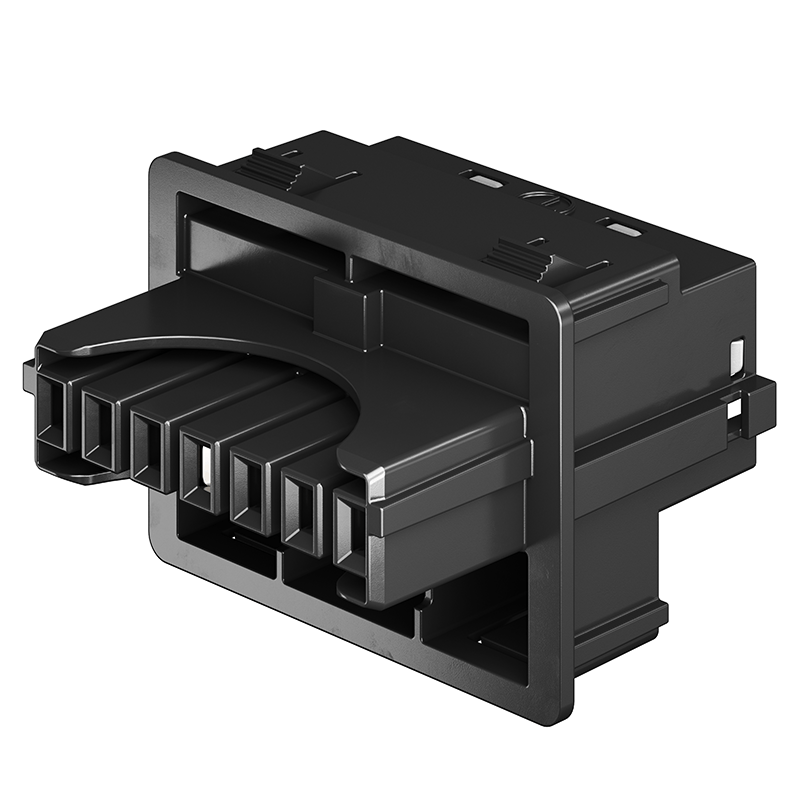

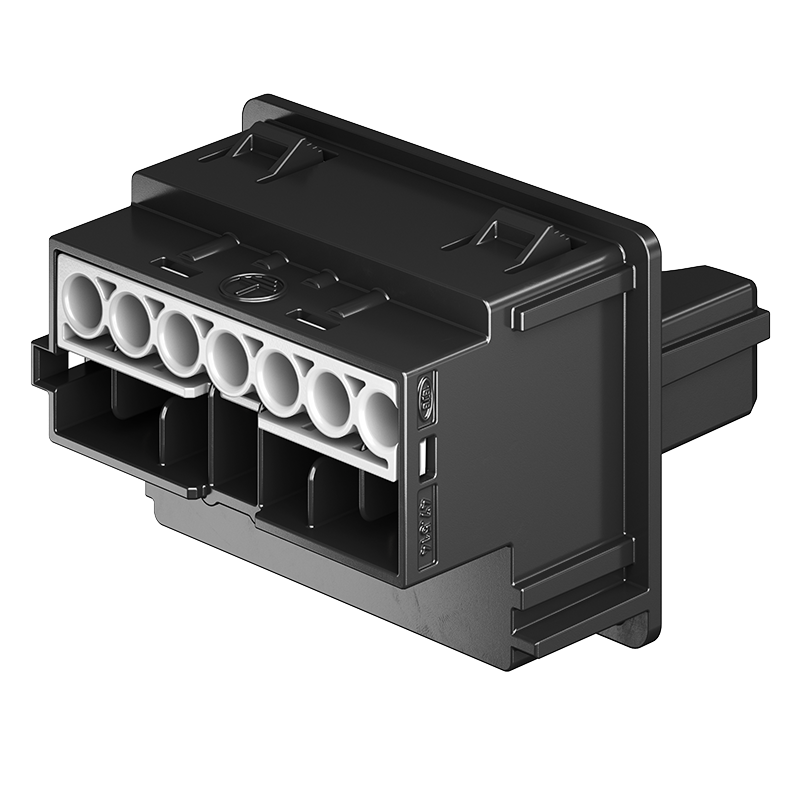

Buchse 7-polig
Artikelnummer:
47.514.5107-0
EAN:
-
Produktinformationen "Buchse 7-polig"

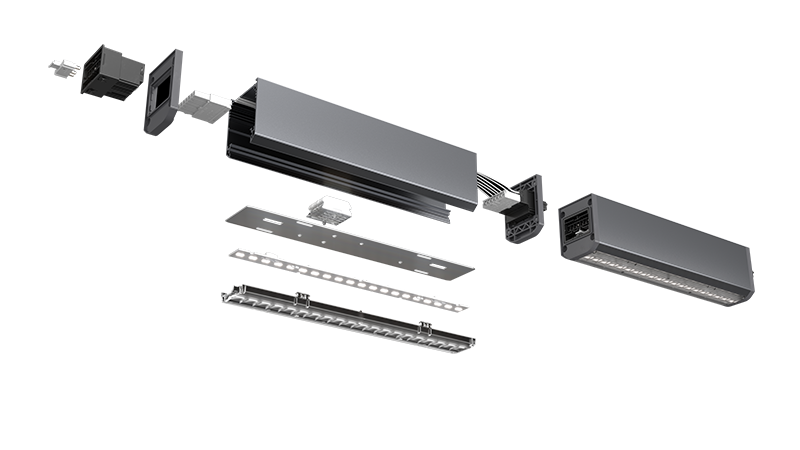

Buchse 7-polig Standard-Steckverbindersystem für Lichtbandverbindersystem • Standard-Verbindungssystem für die Integration in individuelle Endkappen • Vielseitig einsetzbar für alle Arten von Endkappen, die in einem voll integrierten Tragschienensystem oder einer Einzelleuchtenlösung benötigt werden • Push-in-Kontakte für alle elektrischen Anschlüsse • Plug-and-Play-Lösung
| alte Artikelnummer: | 47.514.5107.80 |
|---|---|
| Anschluss: | Steckkontakt |
| Befestigungsart: | Einklipsbefestigung |
| Betriebstemperatur: | Umgebungstemperatur von -40°C bis zu +125°C |
| Breite: | 44,8 |
| Dichtung: | nein |
| Erdkontakt: | Erdungskennzeichen zentral positioniert |
| Gewicht: | 27,1 g |
| Hinweis Garantiebedingungen: | *Es gelten die aktuellen Garantiebedingungen der BJB GmbH & Co. KG im Internet unter https://www.bjb.com/rechtliches/agb/ |
| Höhe: | 32,2 |
| IP-Schutzklasse: | IP 20 |
| Kontaktöffnung: | keine Freigabefunktion |
| Leiterquerschnitt: | 1.5 - 2.5 mm² |
| Leitungen: | Eindrähtige Leiter |
| Leitungslänge: | 12 - 15 mm |
| Länge: | 42,8 |
| Material: | Gehäuse: PA 6.6 |
| Max. Betriebsstrom: | 16 A |
| Nennspannung: | 500 V |
| Polzahl: | 7 |
| Produkttyp: | Connector System for trunking systems |
| Prüfzeichen: | VDE ZEICHENGENEHMIGUNG für Steckverbinder (COC) 47.514 |
| Prüfzeichen Status: | aktiv |
| Serie: | Steckverbindersystem |
| Sonstiges: | integrierte PhasenwahlPaarungs - / Entpaarungszyklen: 10 |
| Verpackungsmenge: | 1 |
| Widerstand: | Glühdrahtwiderstand: 850°C |
